Méthode

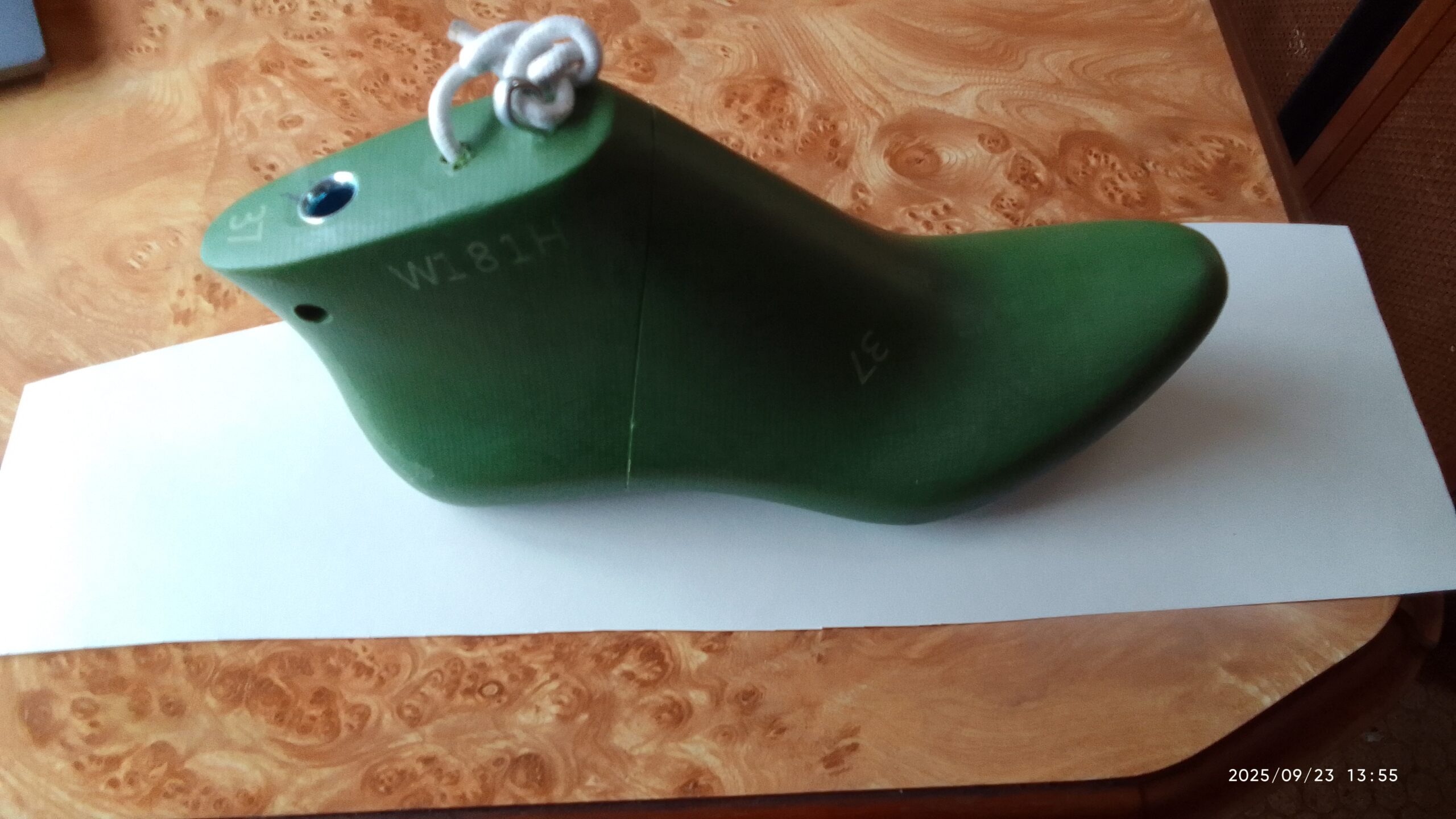

1. Traçage sur forme

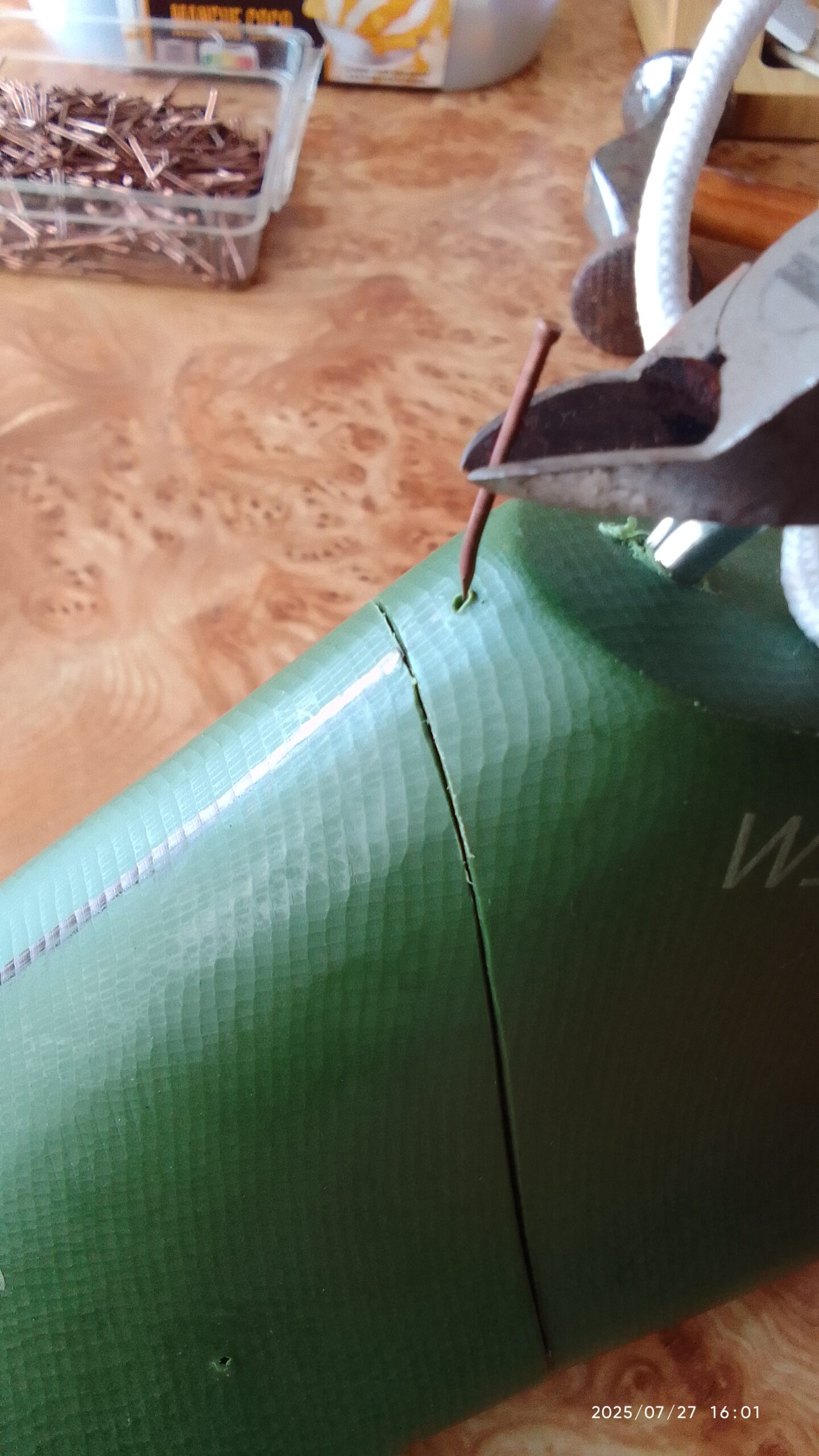

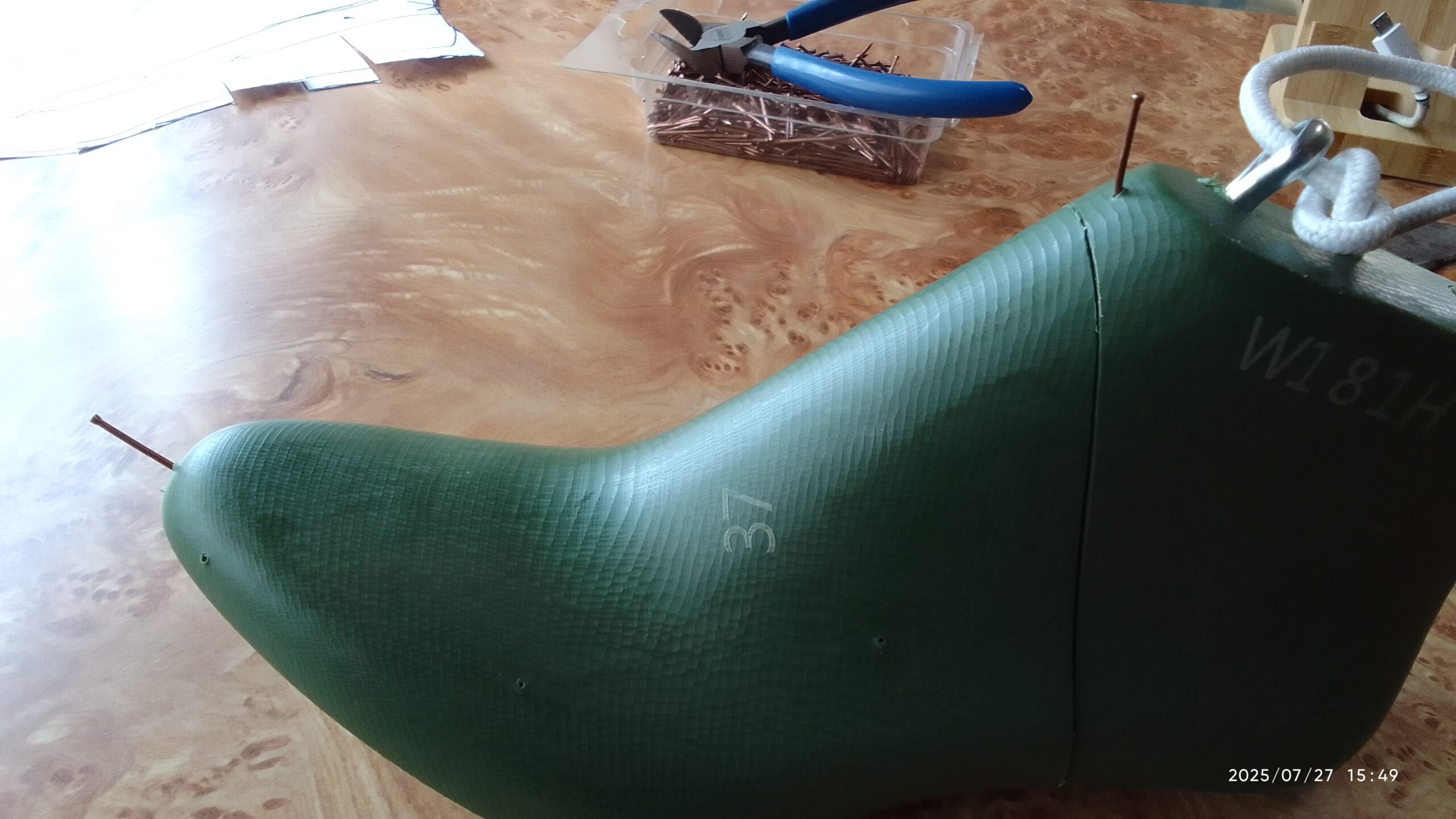

1.1. Pointer une semence sur l’extrémité haute du cou-de-pied (au centre)
1.2. Pointer une semence sur le bout à l’extrémité

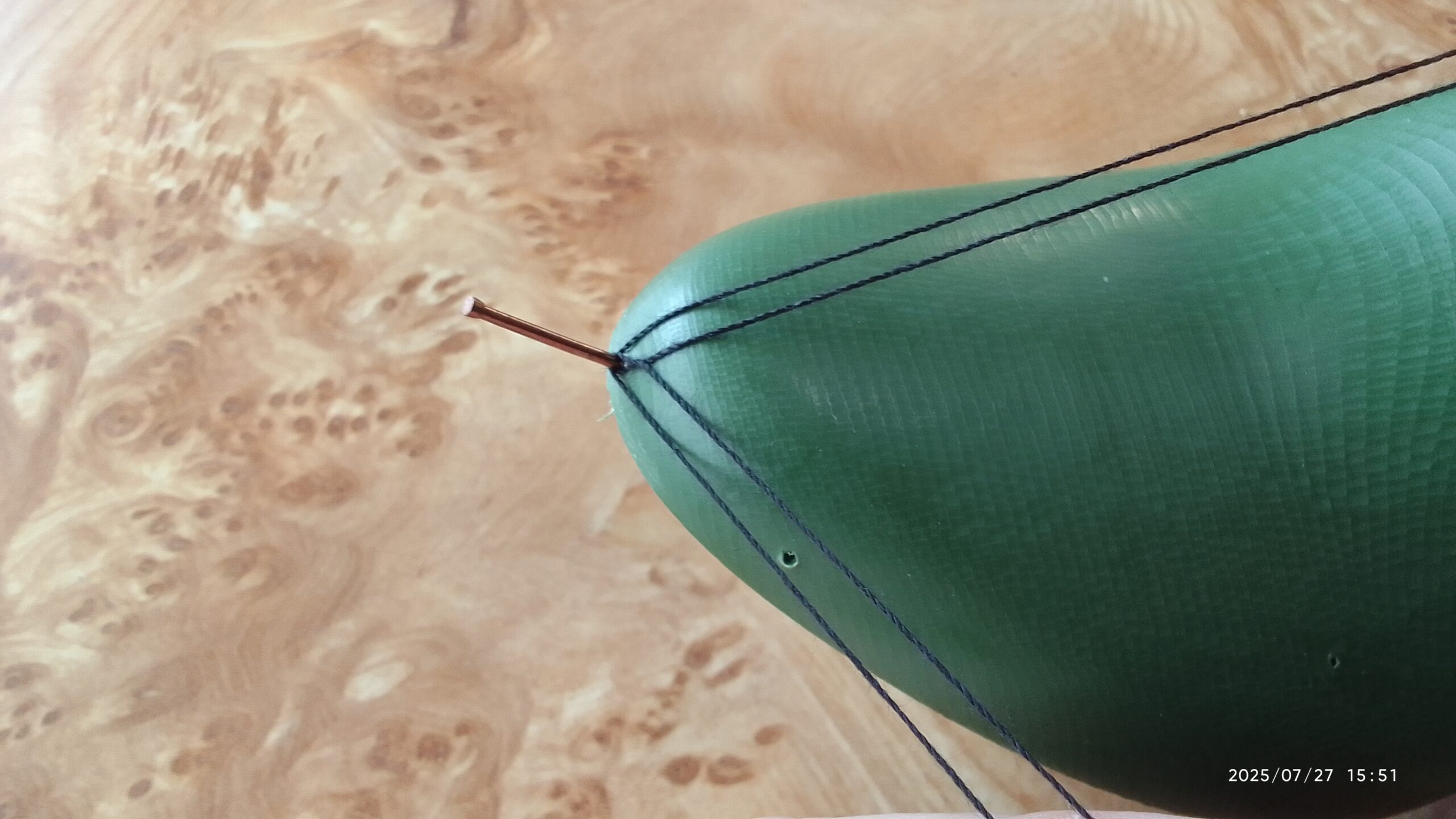

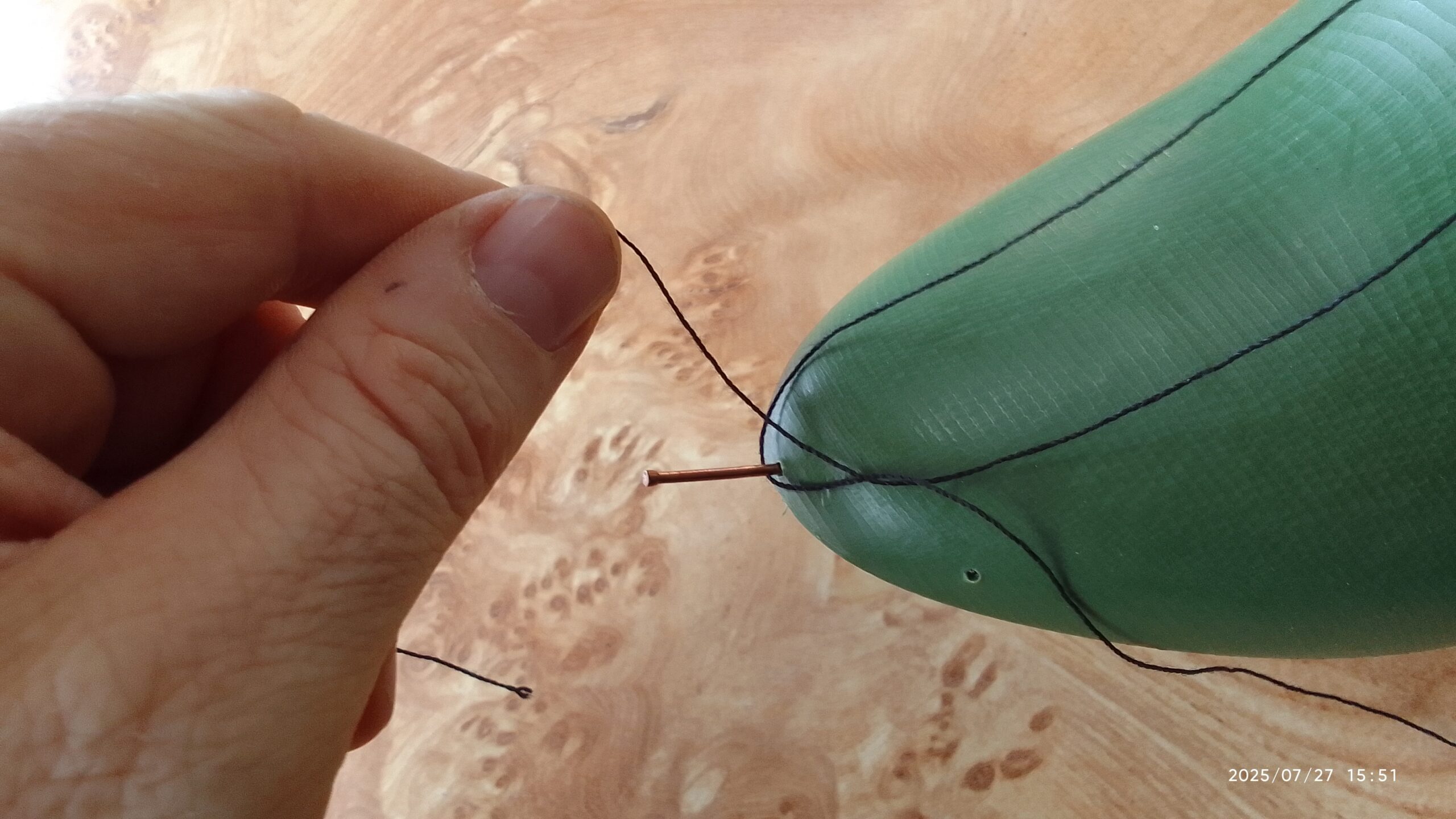

1.3. Placer un fil doublé sur l’axe longitudinal

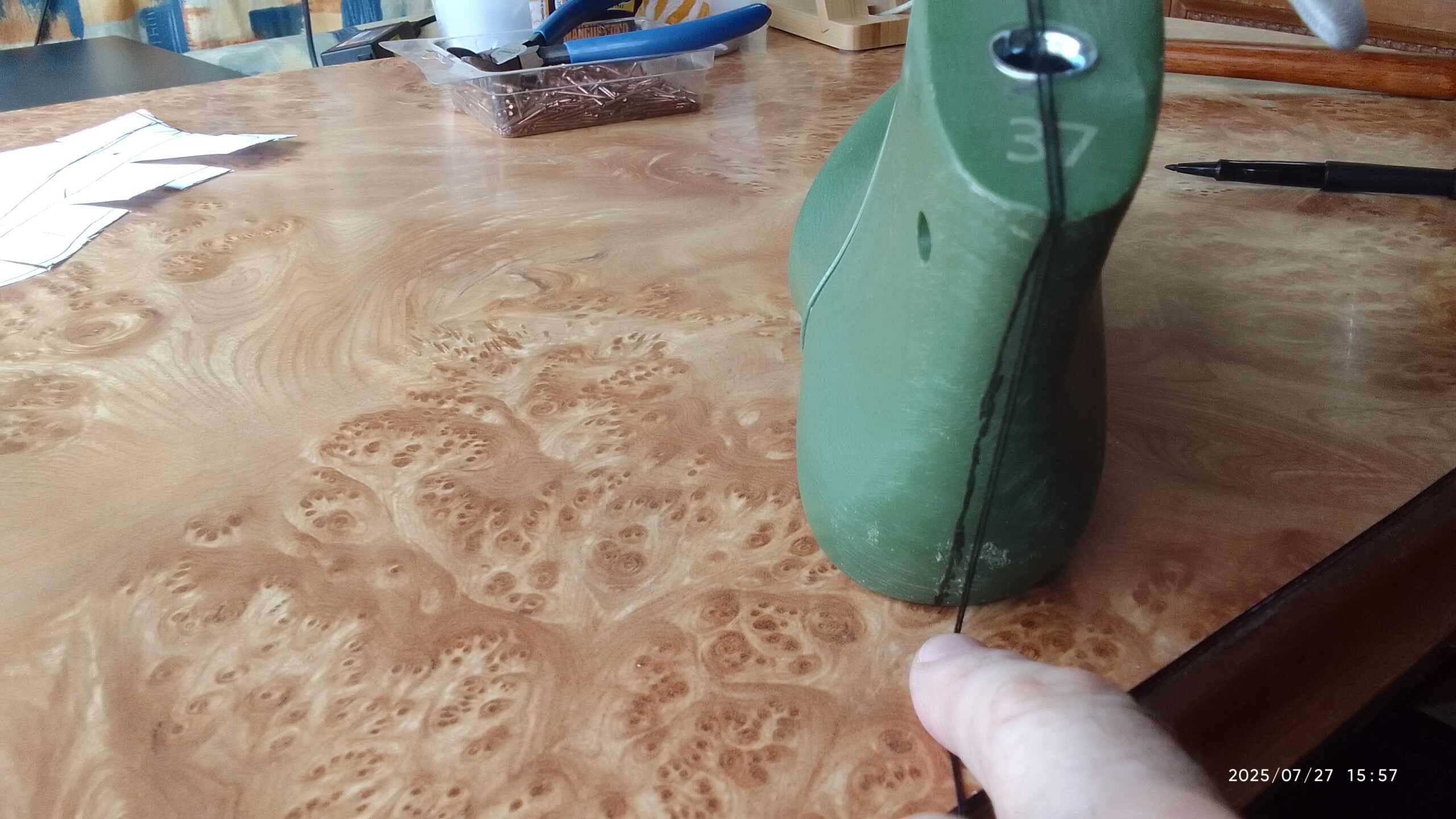

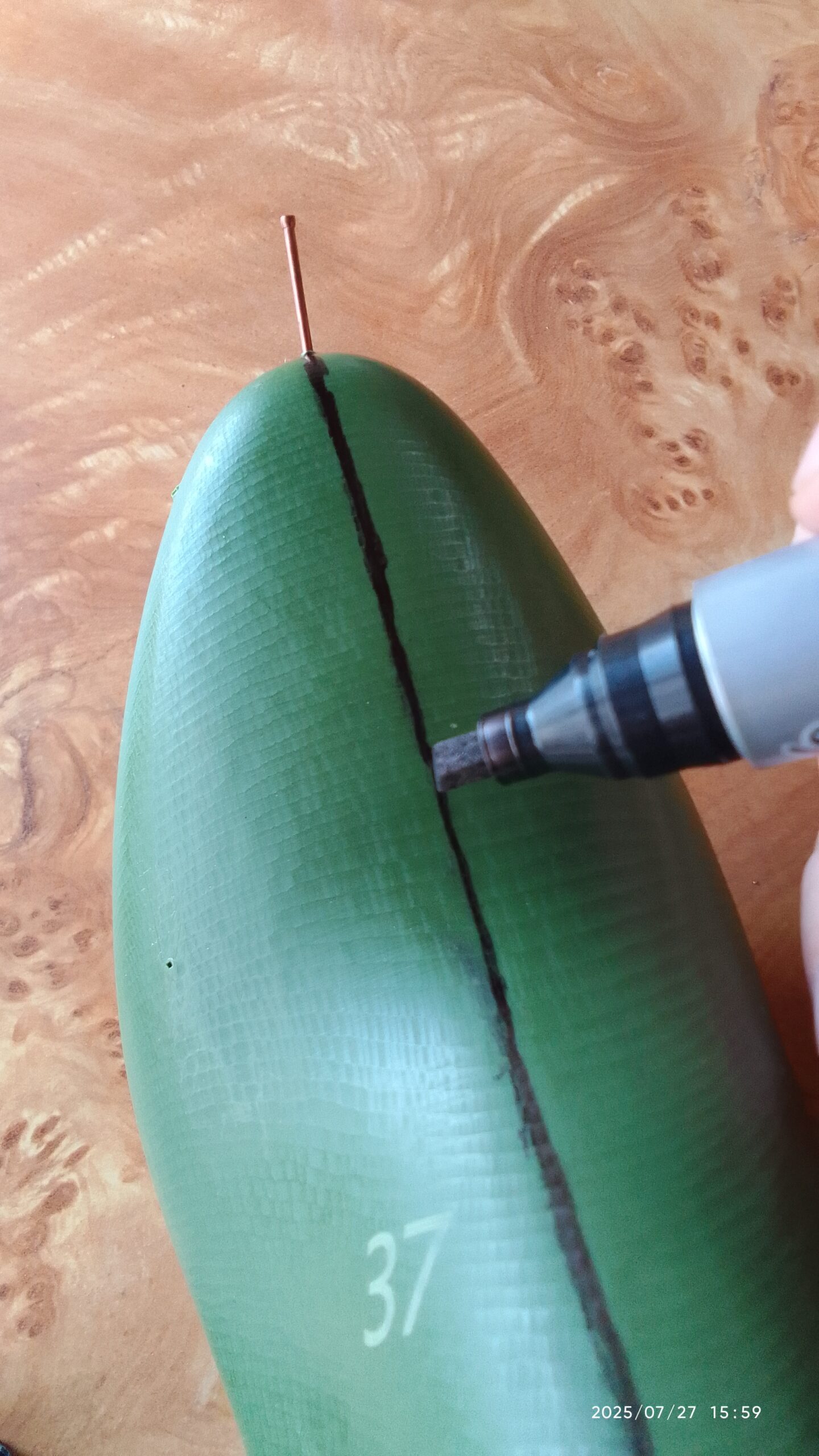

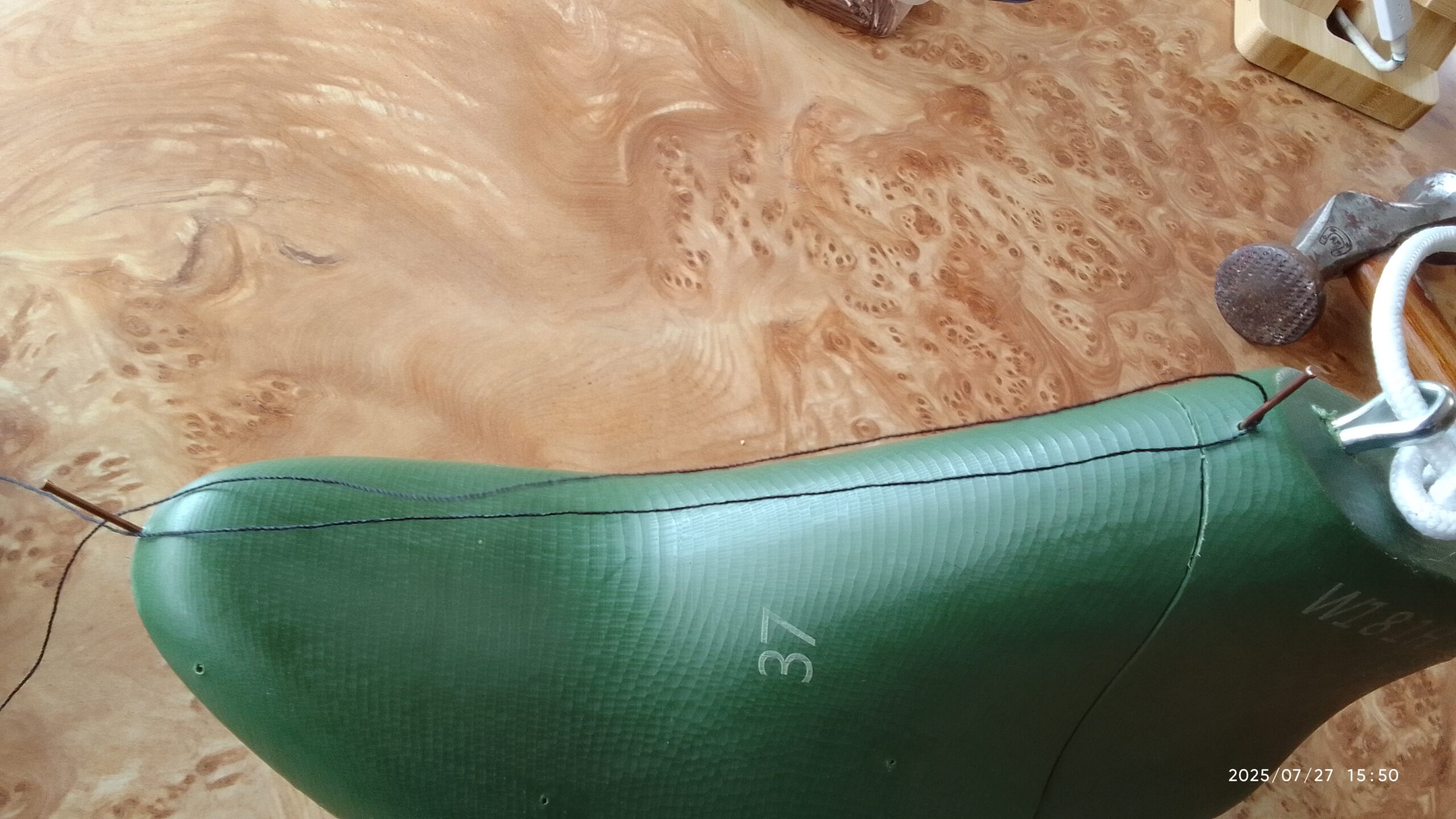

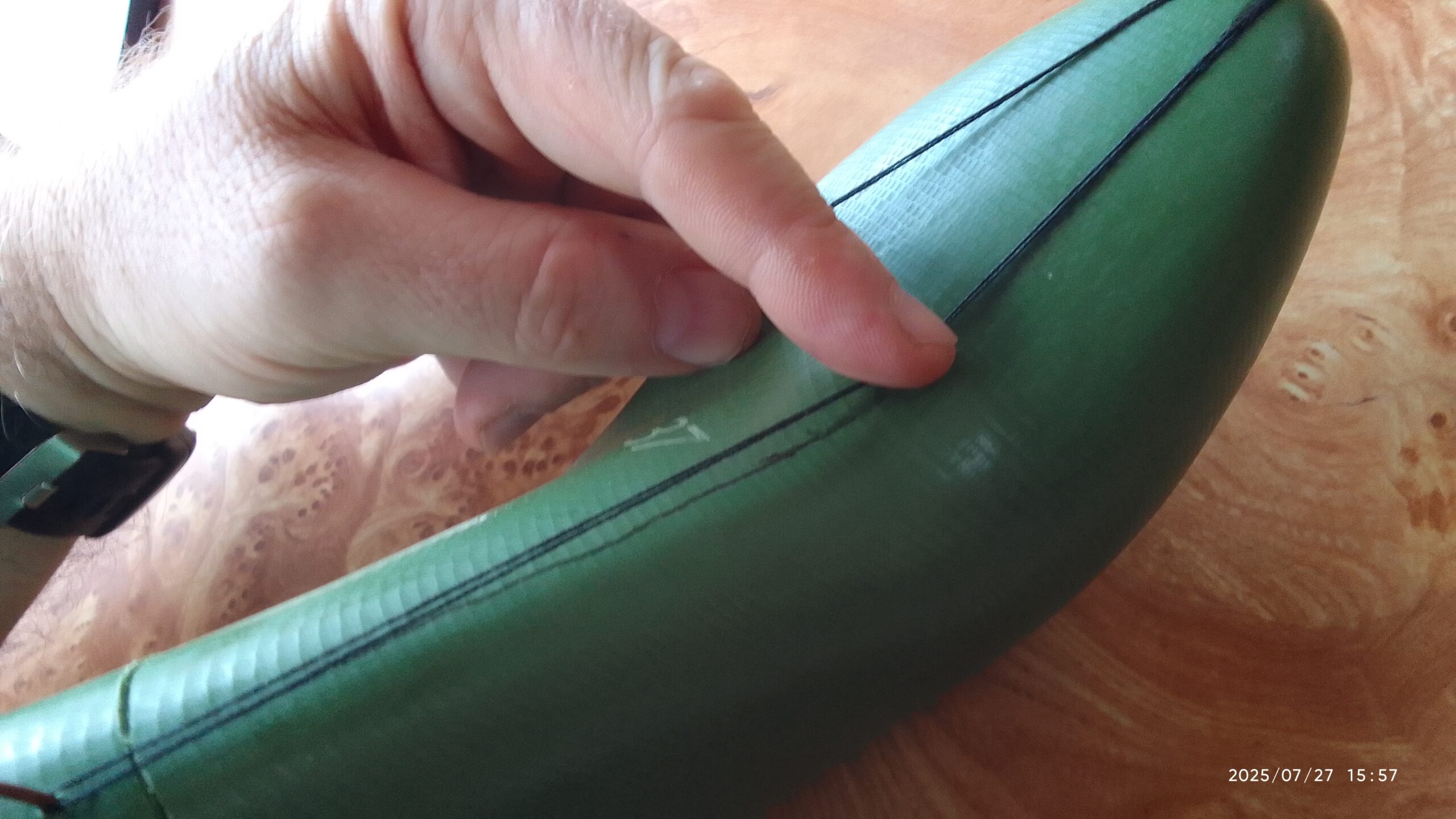

1.4. Tracer l’axe longitudinal sur la forme en appuyant le fil sur la forme et en traçant au milieu du fil qui revient sur lui-même
1.5. Tracer l’axe longitudinal du talon en tirant le fil depuis la semence du cou-de-pied.
1.6. Enlever les 2 semences

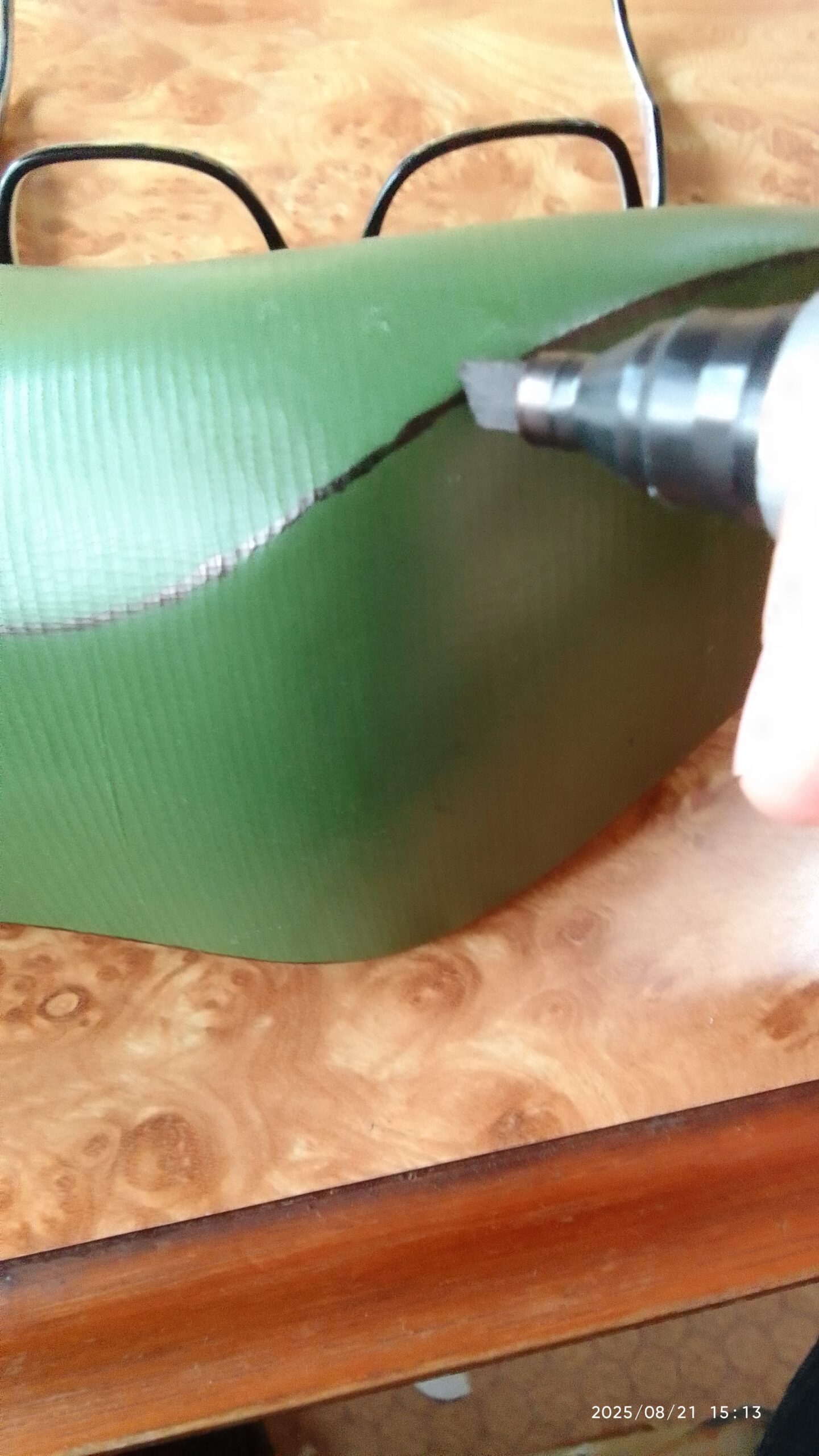

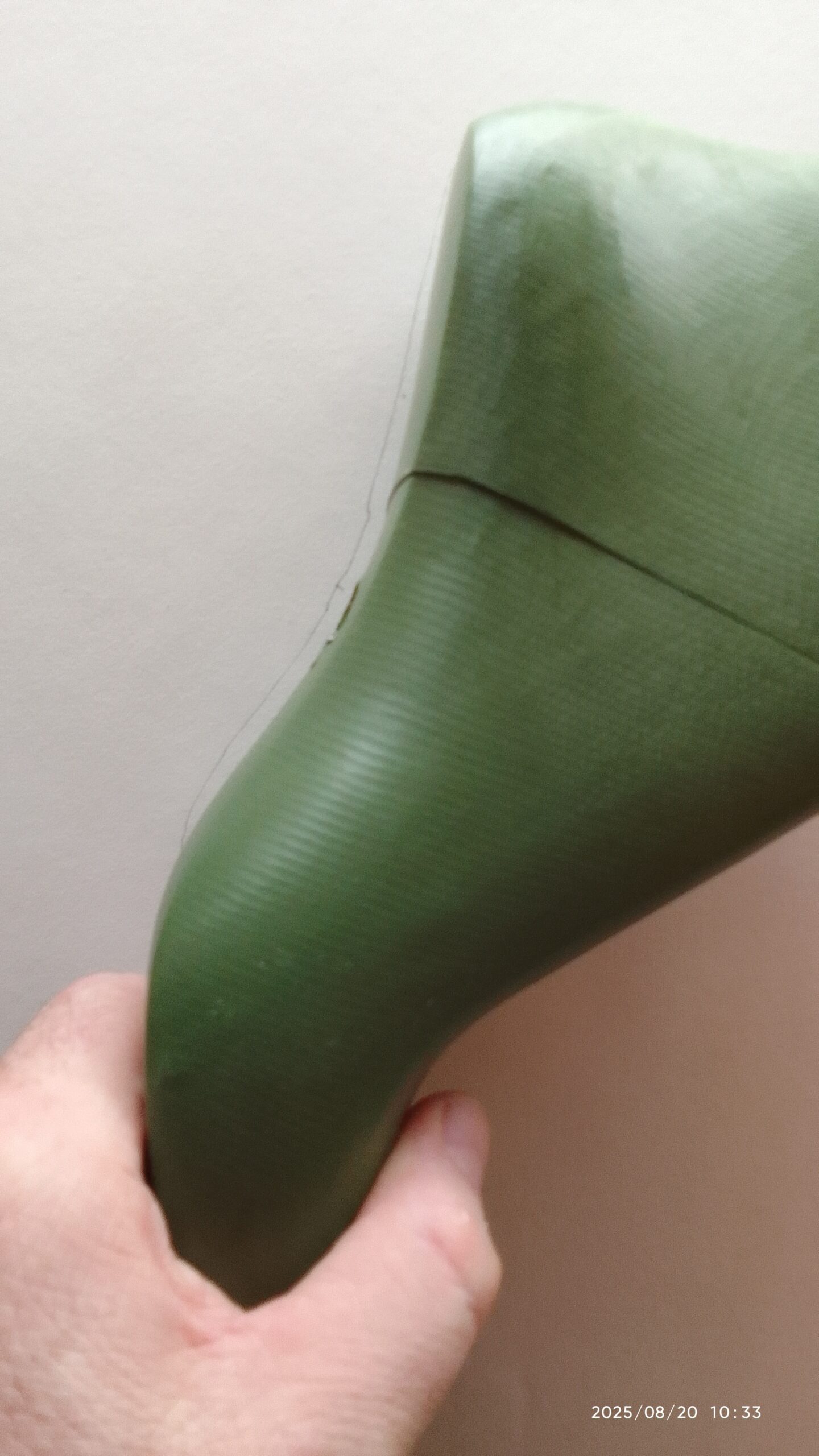

1.7. Tracer au marqueur la carre de forme en suivant la ligne de celle-ci . Faire attention à la partie intérieure dont les lignes sont quasi invisibles.

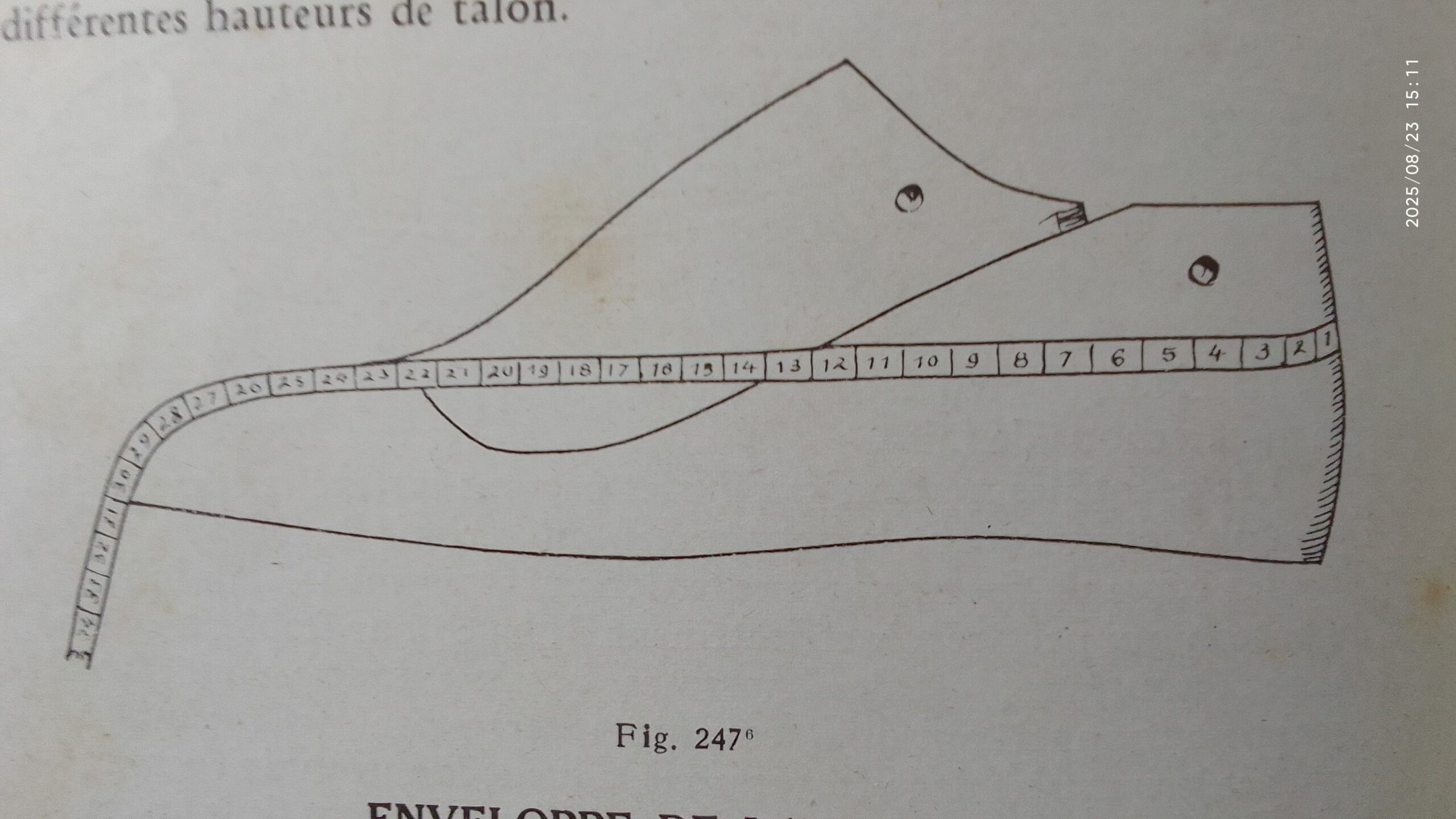

2. Création des enveloppes de forme

2.1. Prendre une pochette transparente sur laquelle sera marquée, au marqueur noir, les informations suivantes : PATRON-PLAN / Modèle / Pointure / Ref de la forme et fabricant de la forme , autre indication éventuelle…). Dans cette pochette seront placés tous les patrons qui auront été réalisés pour faire le patron-plan.
2.2. Prendre 2 papiers format A3 n’ayant pas de fort grammage (ex : 90 g en Canson) afin de plier facilement les enveloppes sur la forme. Les opérations qui suivent s’entendent pour 2 enveloppes de forme (externe et interne)
2.3. Tracer approximativement avec un crayon tenu à la verticale le contour de la forme en posant le flanc correspondant (interne ou externe) de la forme sur le papier . Attention tenir avec la main la forme positionnée horizontalement en la surélevant sur sa partie la plus haute (le bracelet). Indiquer les lettres EXT ou INT au centre du dessin.

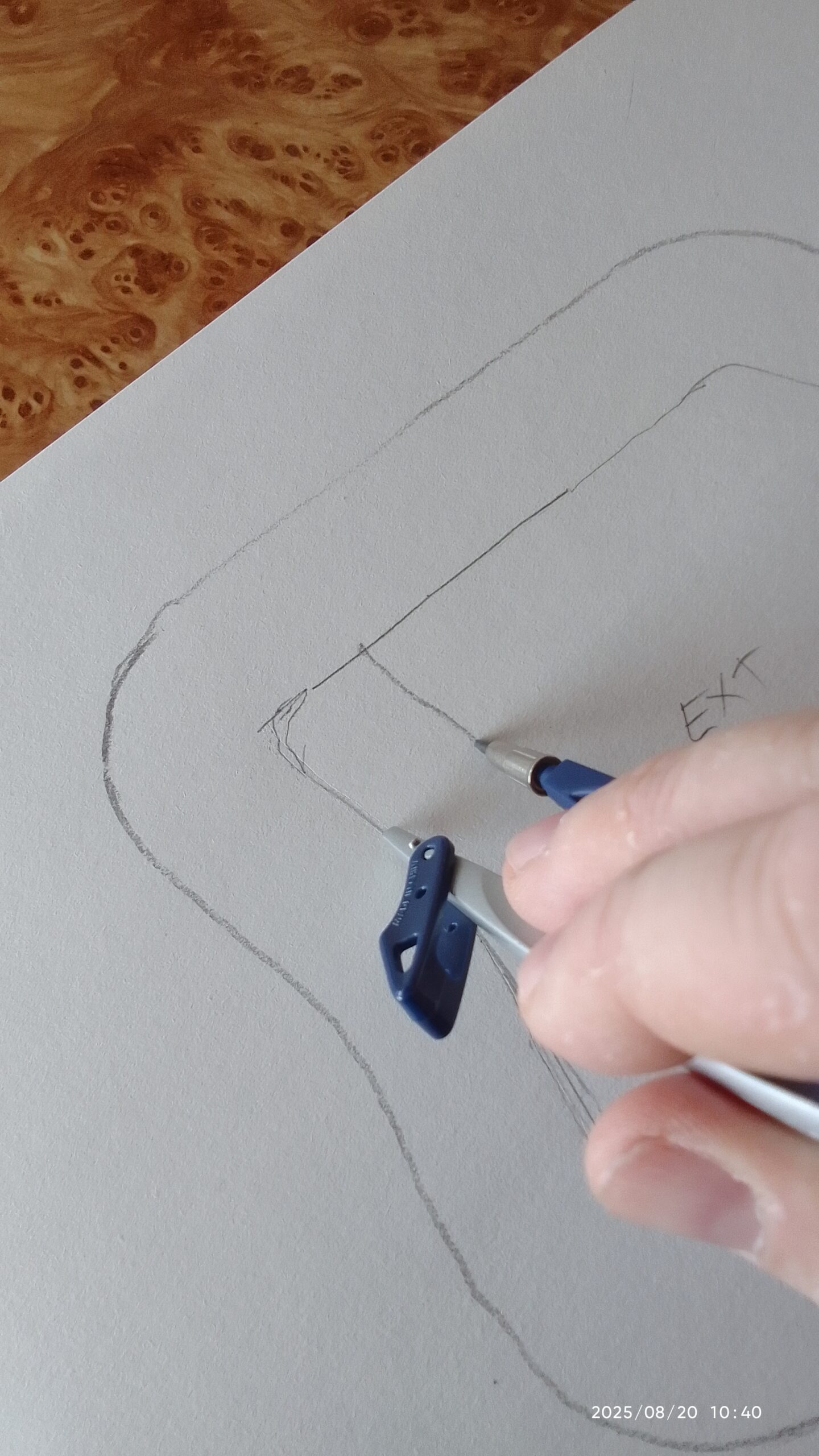

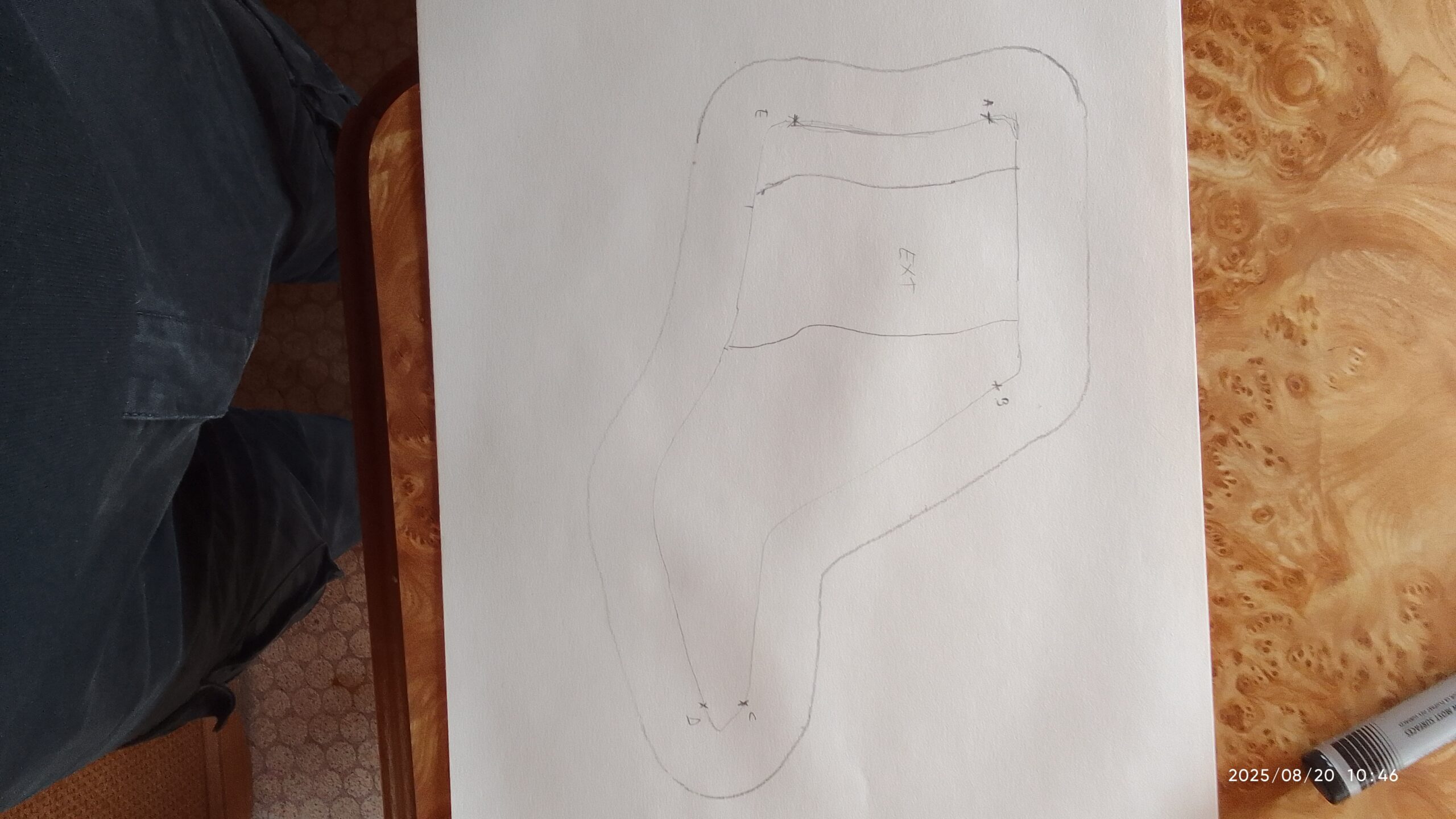

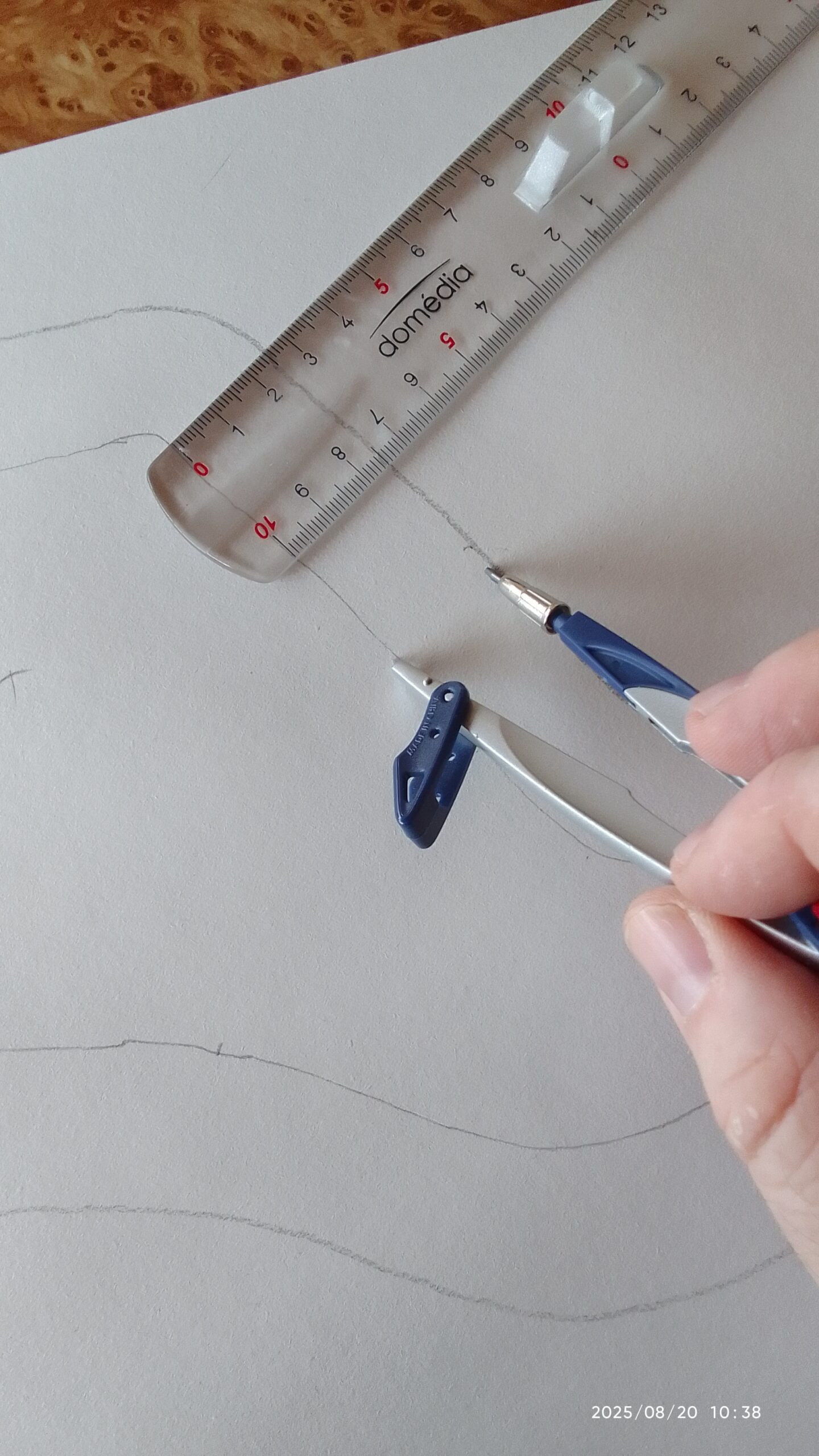

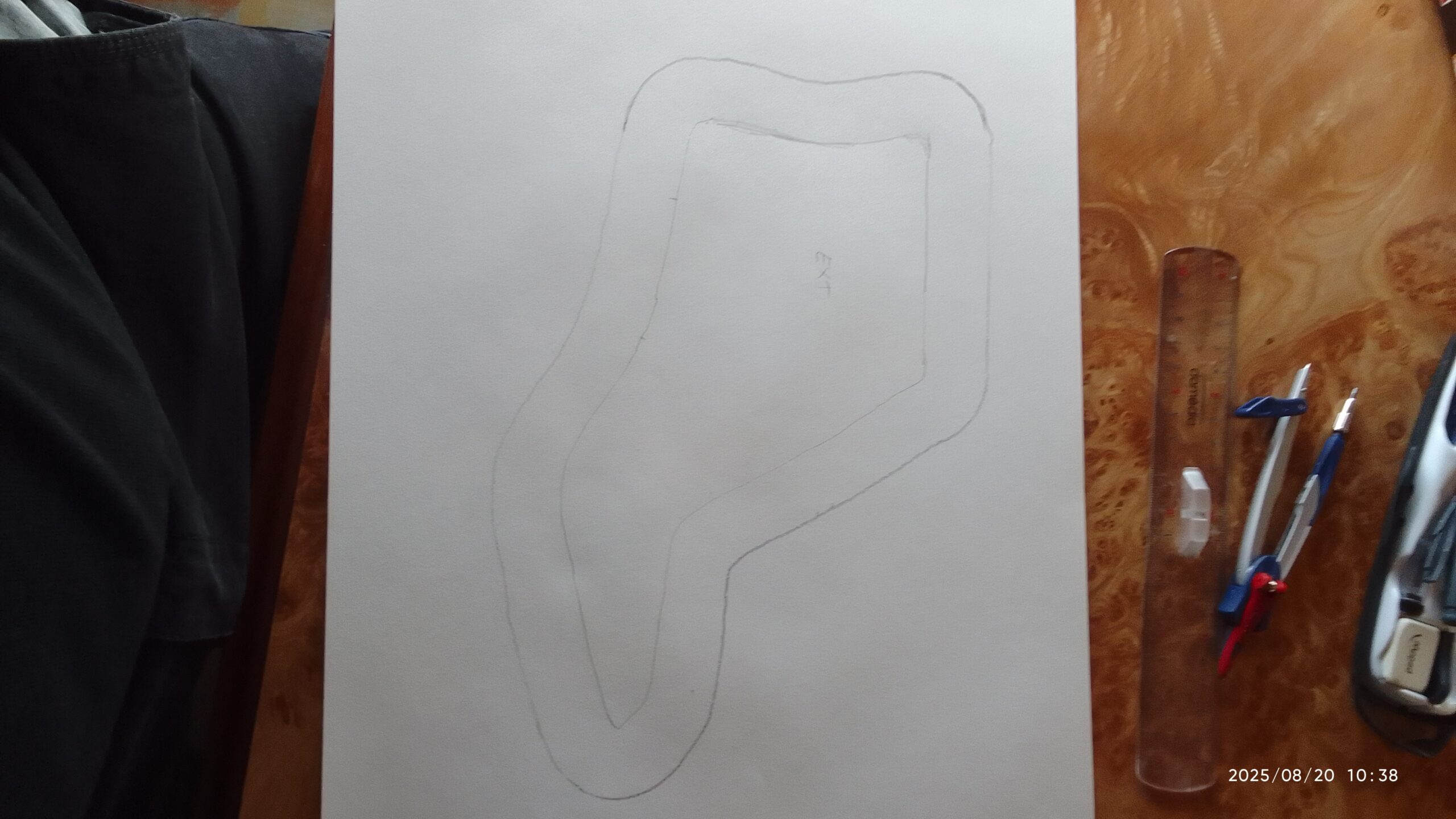

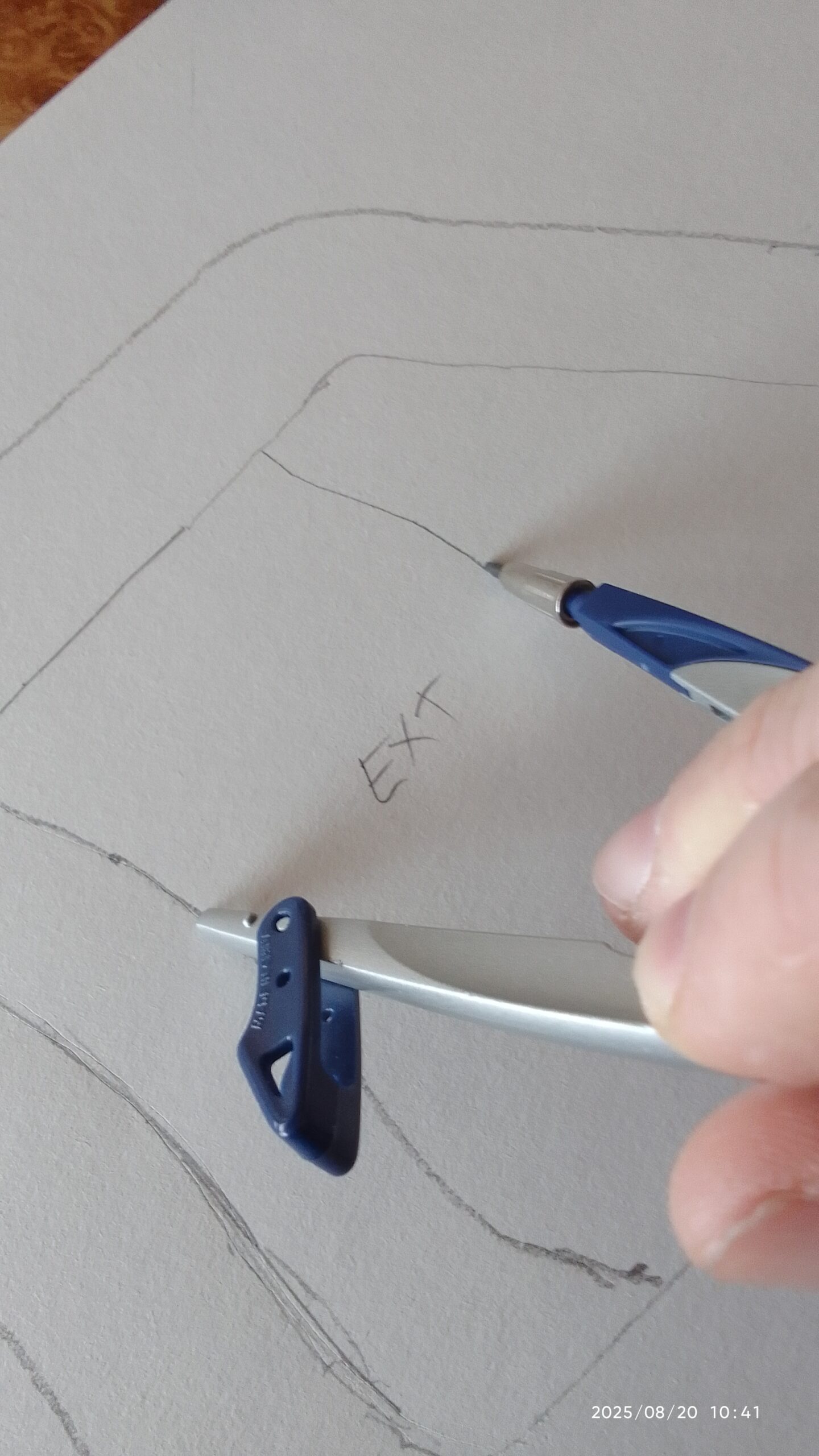

2.4. Avec un compas tracer une marge de 2.5 cm tout autour du contour de la forme. (3 cm pour des pointures supérieures ? Ici les 2.5 cm sont pour du 37).La pointe sèche suit le tracé déjà réalisé tandis que la pointe crayon va tracer cette marge. Bien contourner dans les courbes en conservant la parallèle .
2.5. Tracer au compas une marge intérieure verticale de 2 cm côté talon, partant du haut de la forme jusqu’en bas (hors marges extérieures tracées au compas précédemment) (Voir photo).

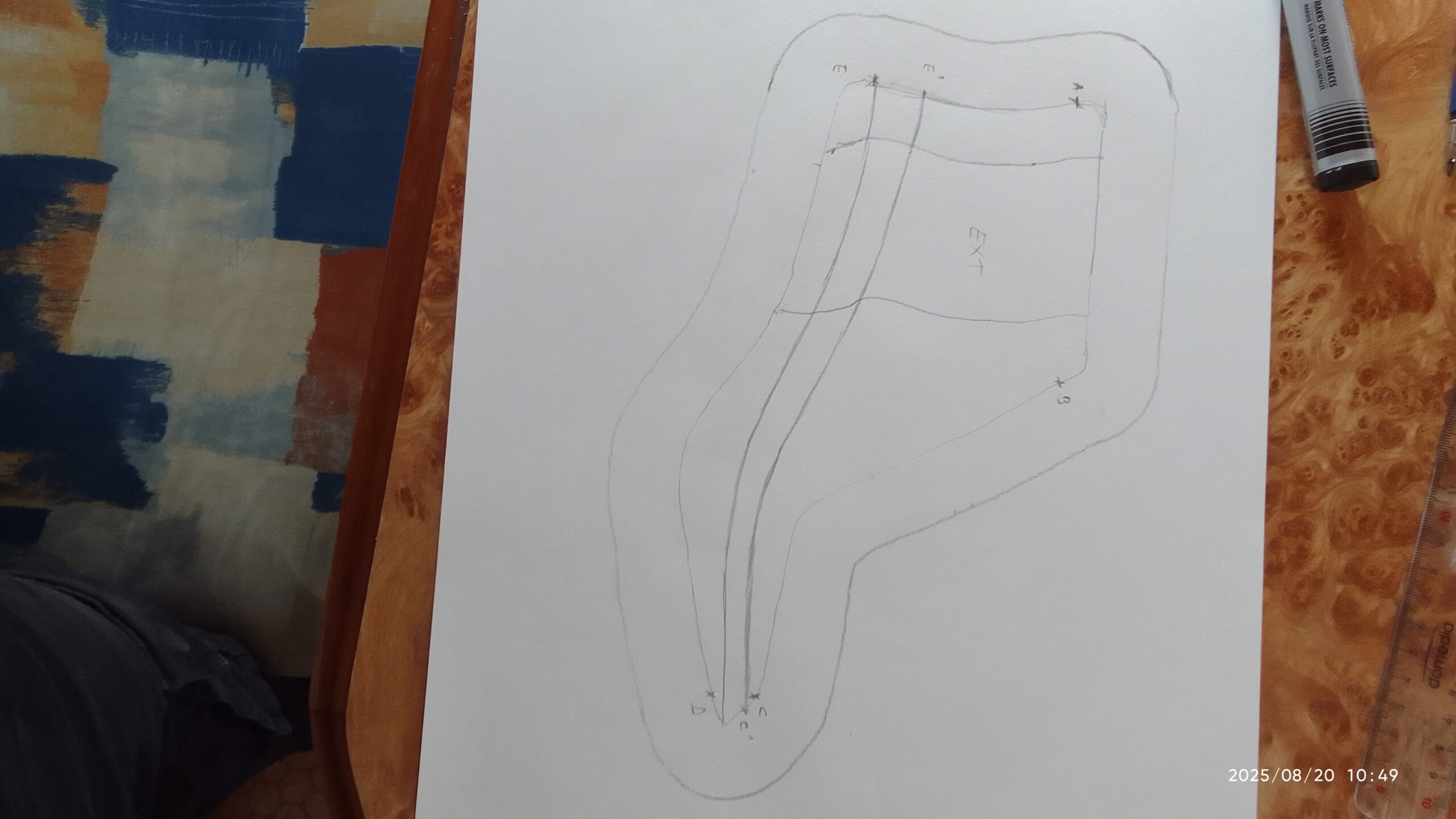

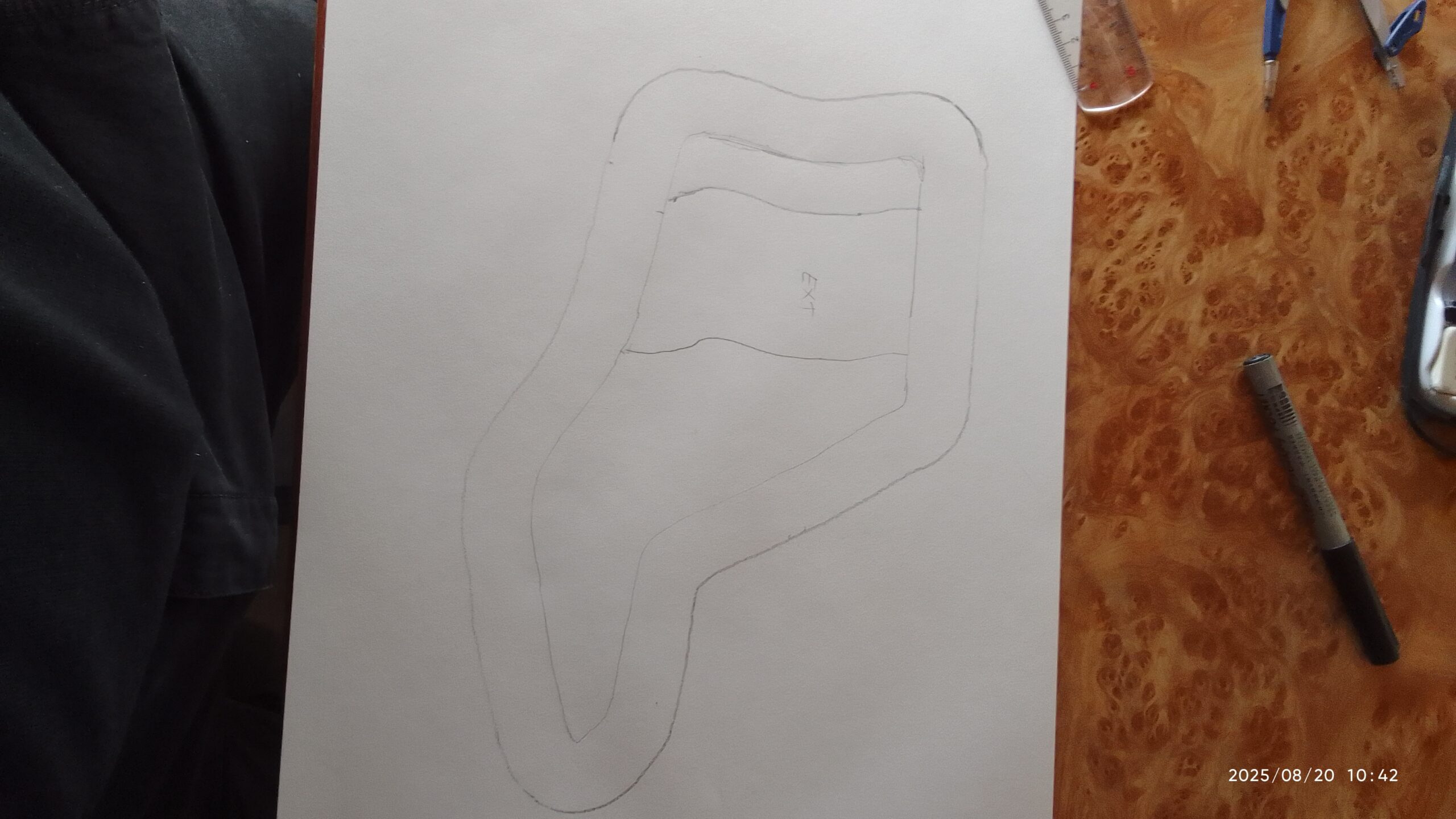

2.6. A partir de cette marge tracer de la même façon une autre ligne verticale jusqu’à la limite de la bande latérale. Largeur : 6 cm
2.7. Sur la ligne de la forme (et non des marges) tracer 8 points . Ces 8 points sont les limites des coins .
2.8. Sur la feuille de la forme tracer une bande latérale qui part de la moitié du talon jusqu’au bout de la forme. 2 cm au talon et 1 cm en bout , ceci de façon progressive. Suivre à peu près la cambrure de la forme tout en restant positionné latéralement.

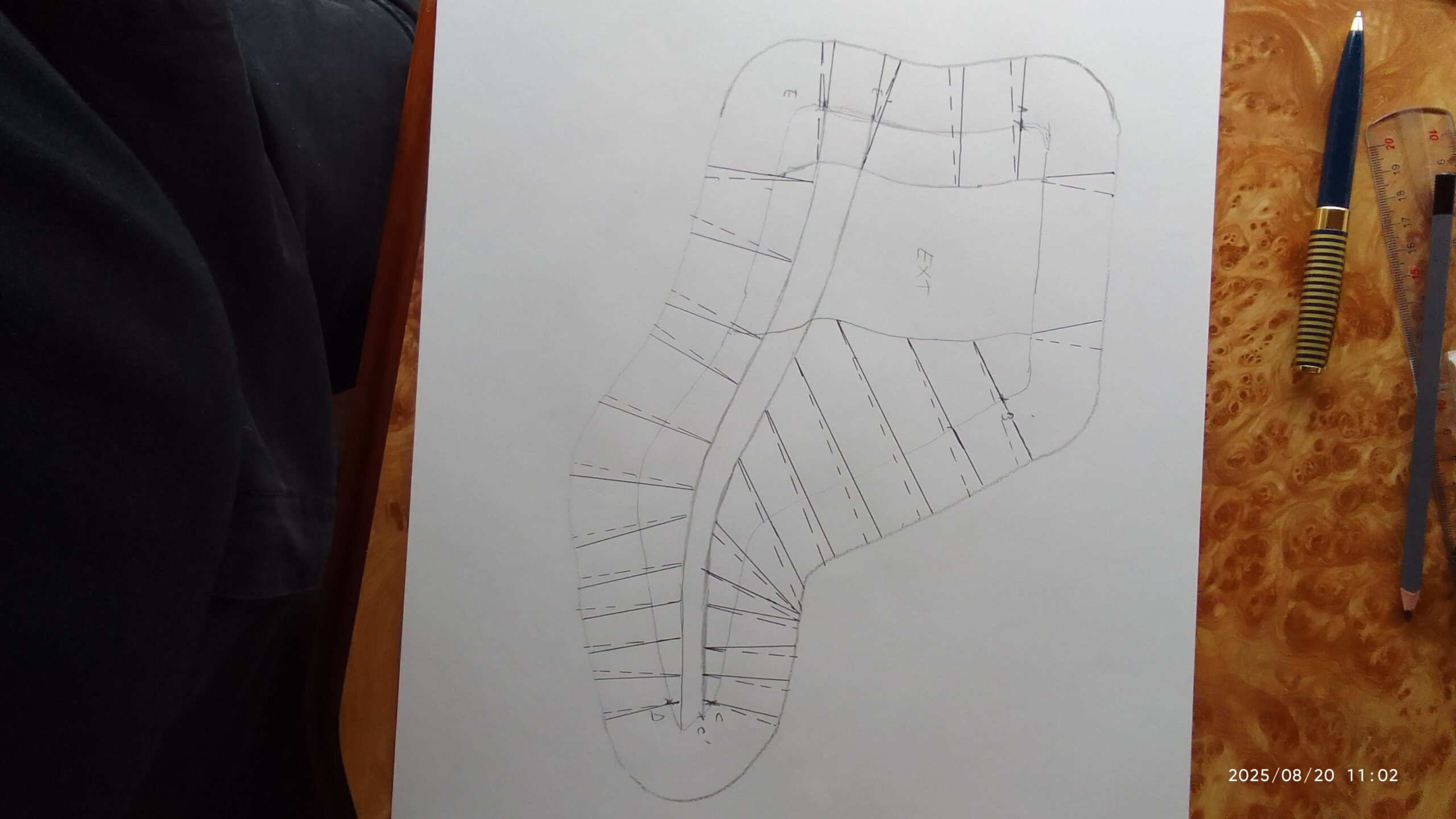

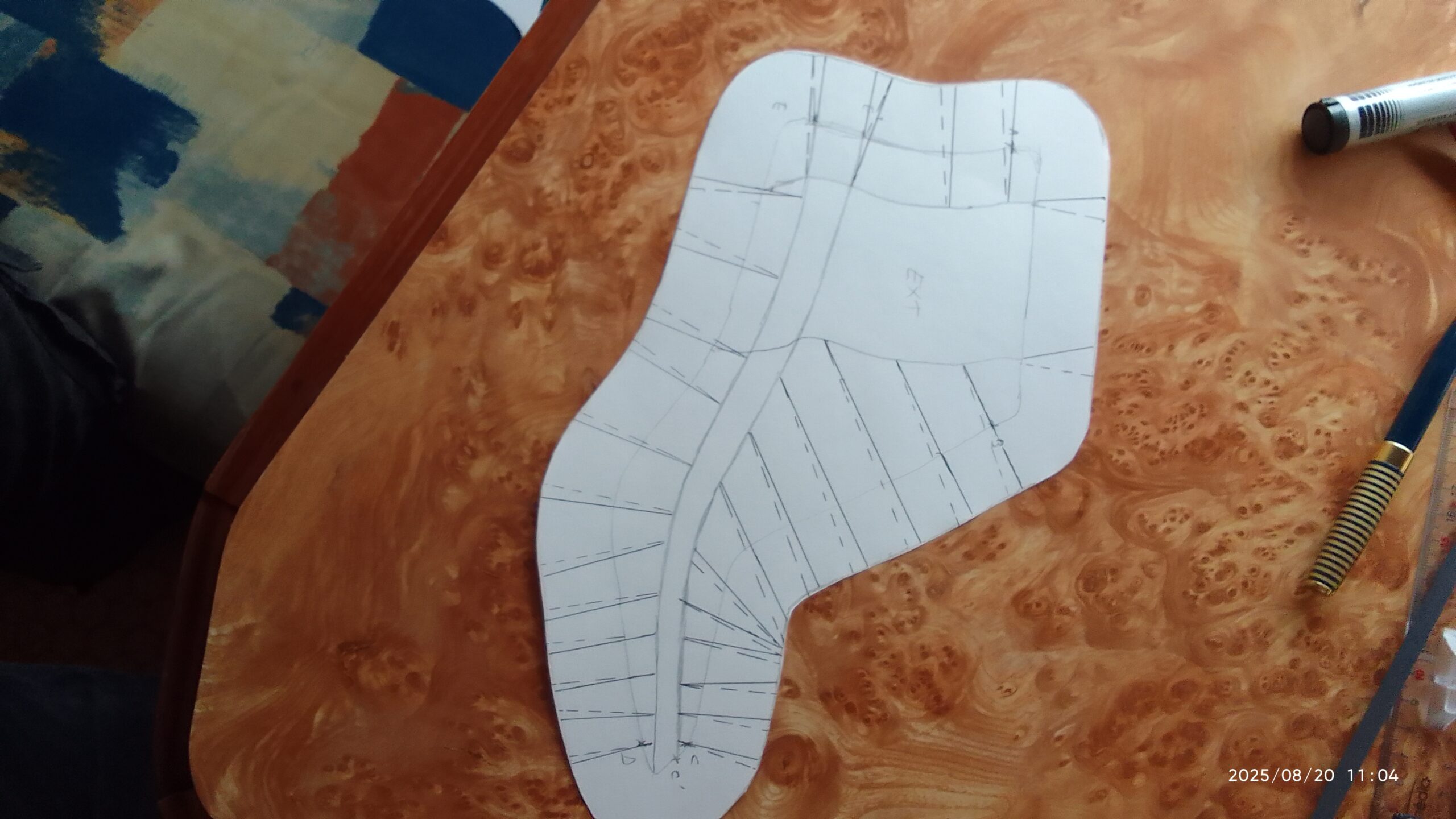

2.9. Tracer des droites perpendiculaires comme indiquées sur les photos. Au niveau de l’articulation des doigts, faire un triangle afin de récupérer la perpendicularité sur le devant .
2.10. Découper le pourtour de la marge extérieure

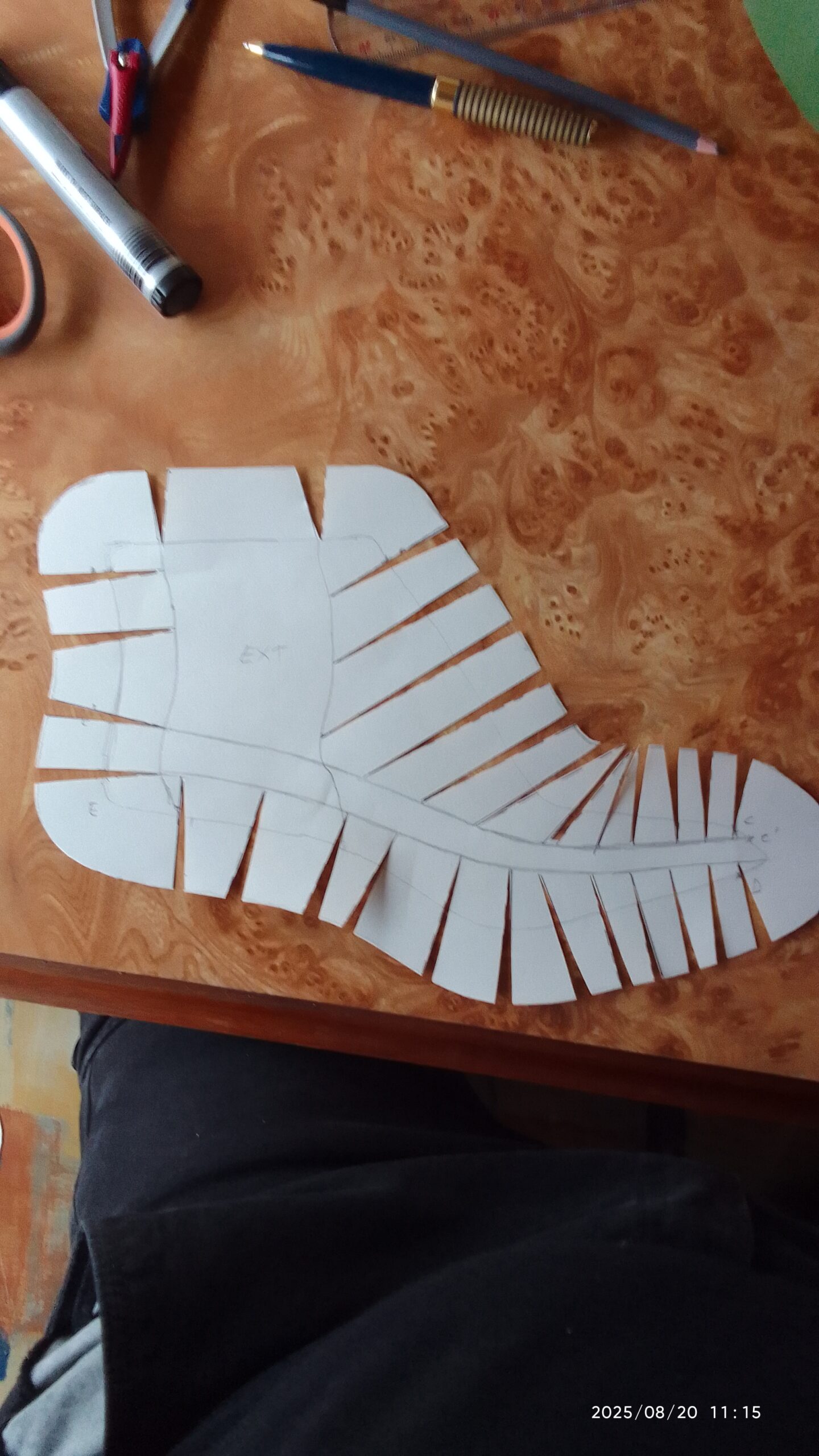

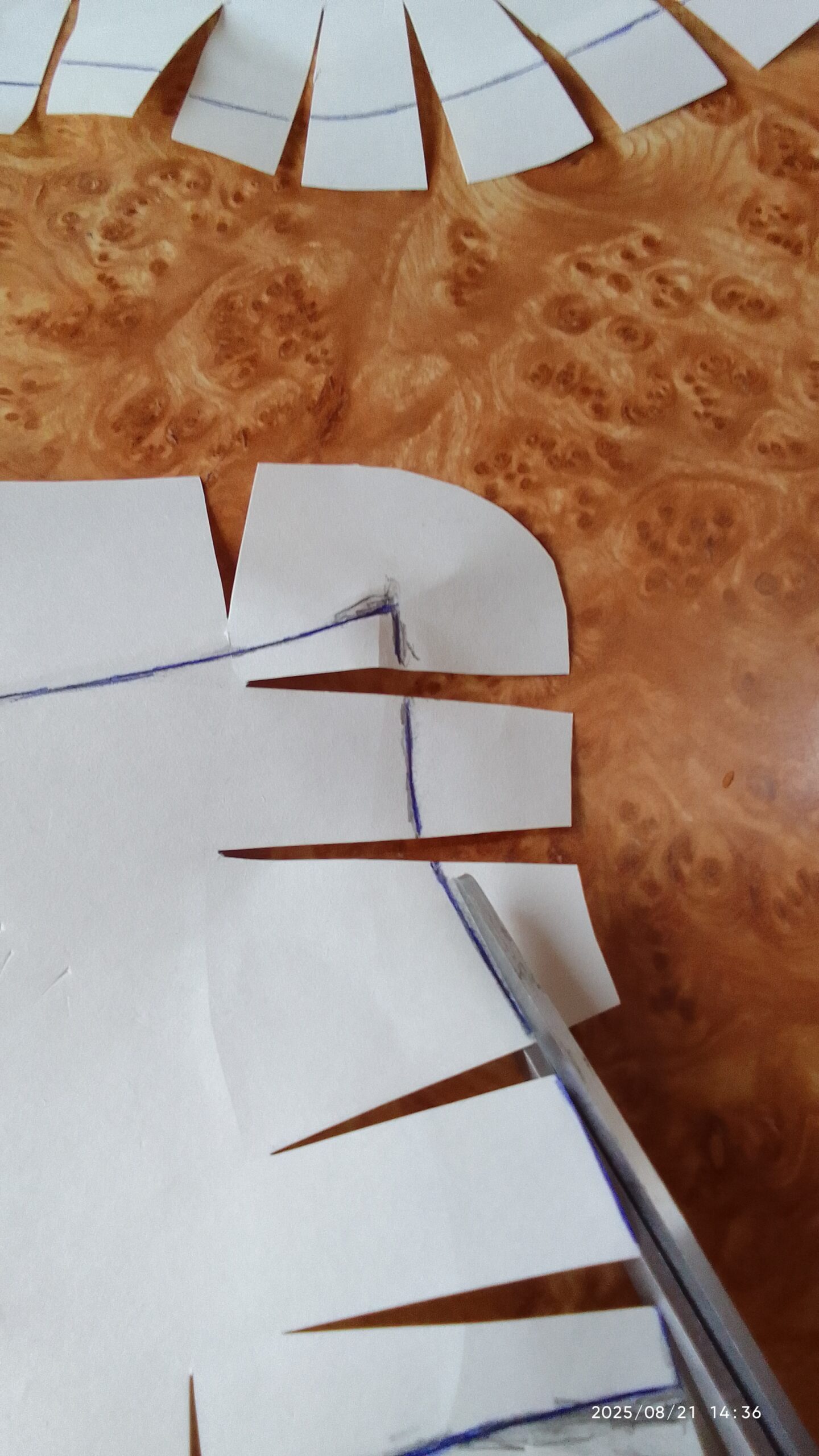

2.11. Faire les encoches (largeur de 1 cm chacune) en prenant les droites perpendiculaires comme centre.

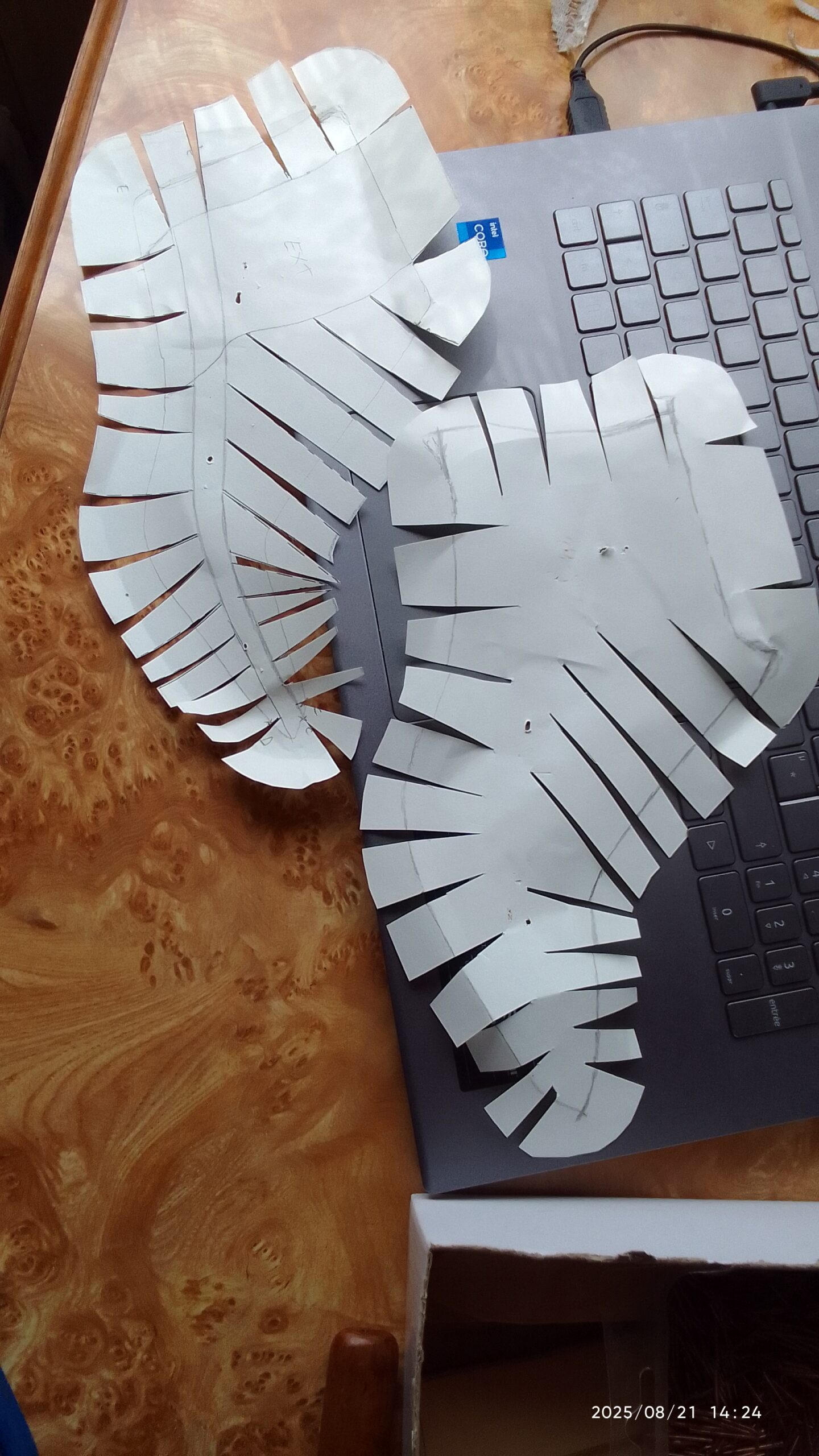

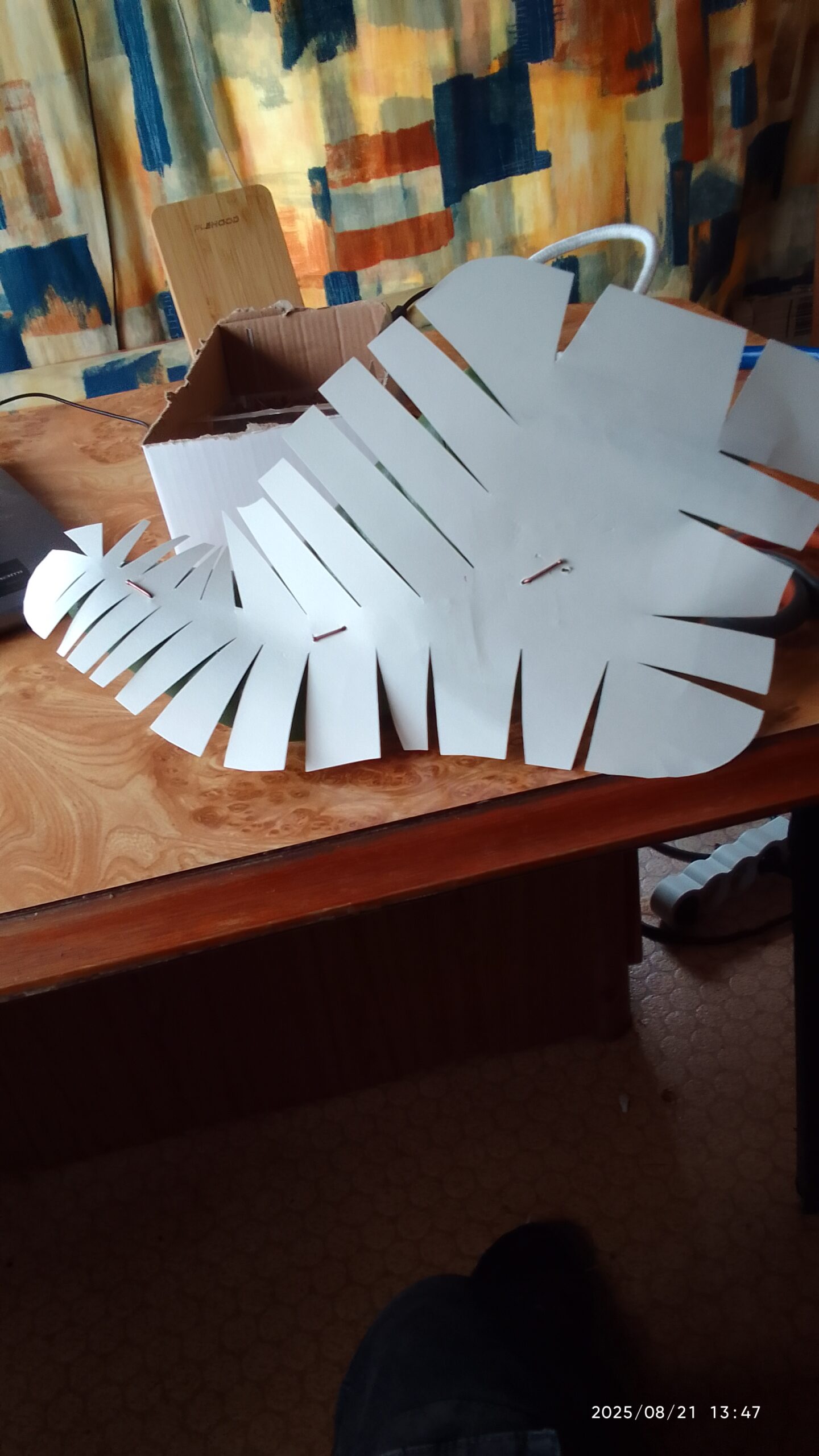

2.12. Découper le pourtour + faire encoches aux ciseaux IL Y A 2 EXEMPLAIRES : INTERIEUR ET EXTERIEUR DE LA FORME

3. Prise d’empreinte de la forme.

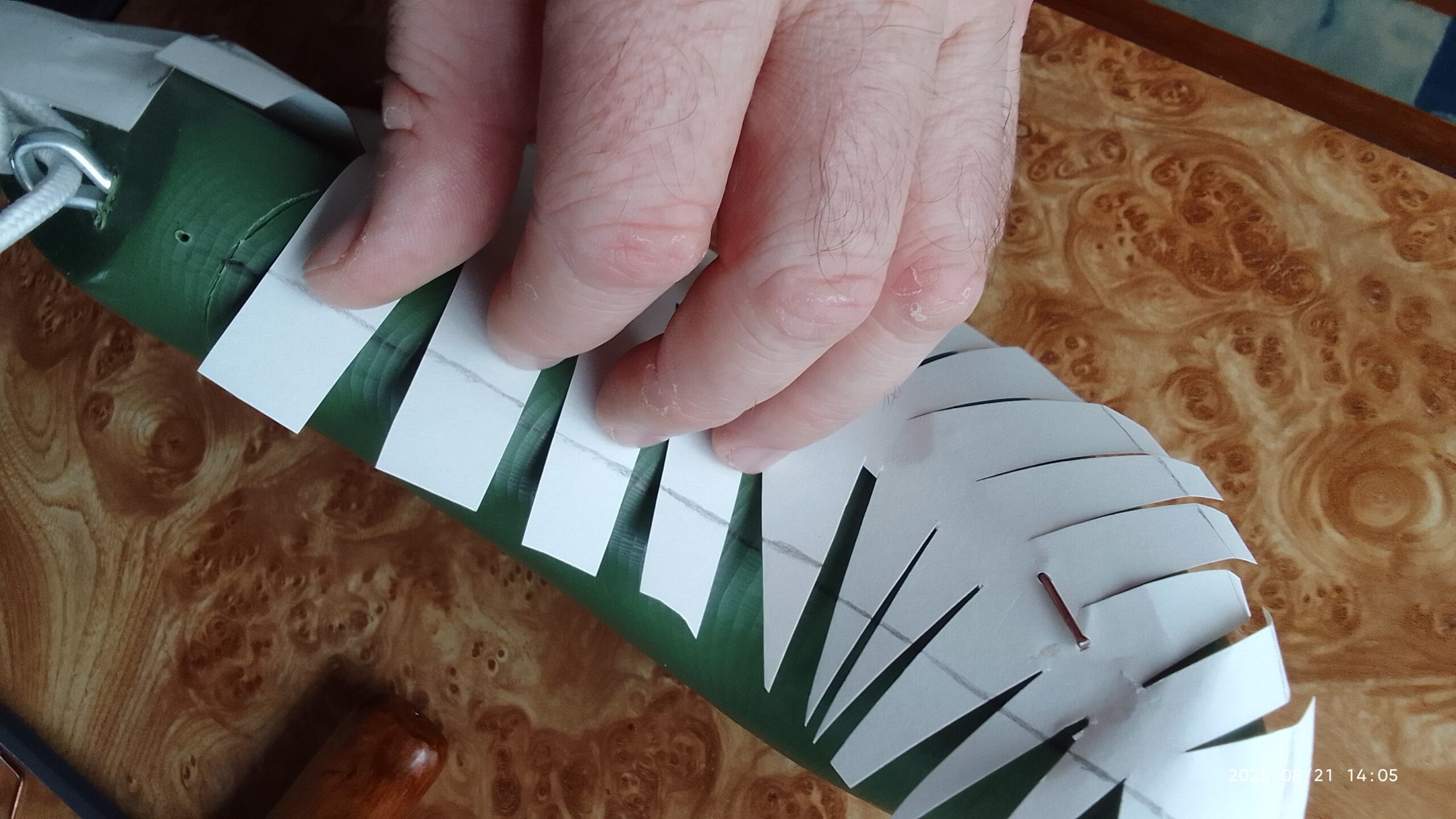

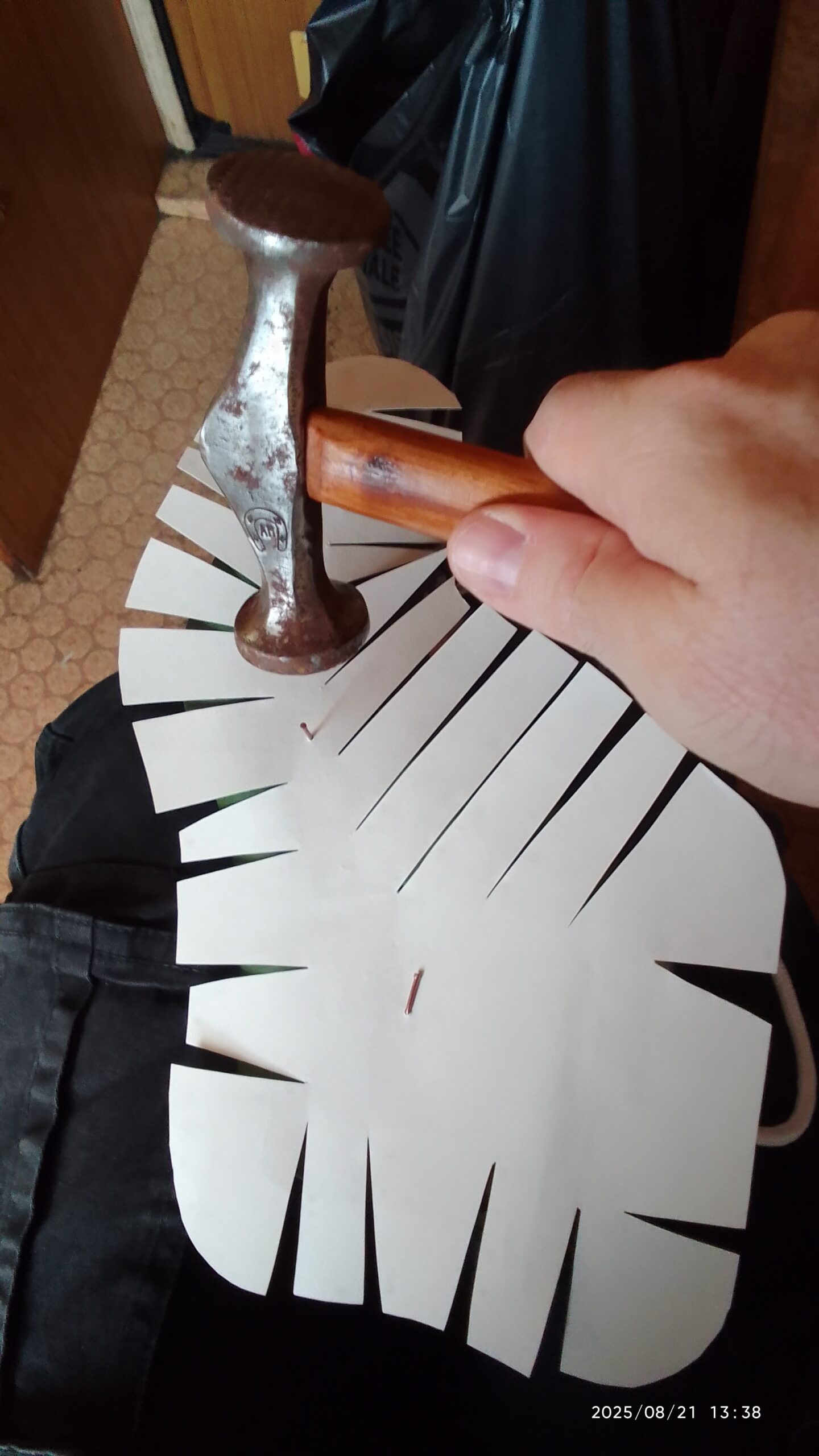

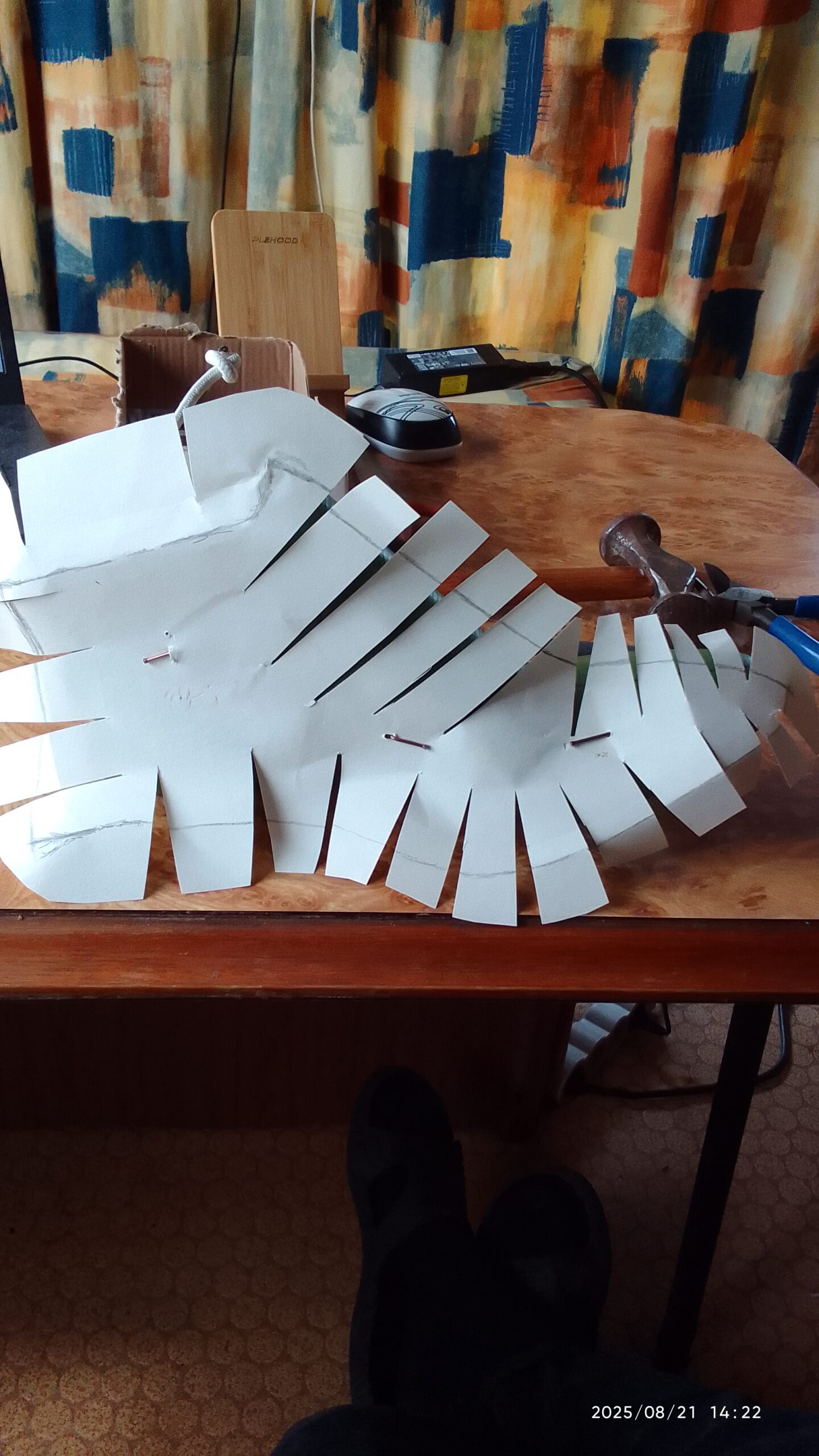

3.1. Afficher (pointer) l’enveloppe à l’aide de 4 semences placées sur la bande latérale . Commencer par le talon. Replier les semences afin d’éviter que l’enveloppe ne se dégage d’elle-même à cause des manipulations. Eventuellement s’aider par transparence pour ajuster au mieux l’enveloppe avant d’afficher.
3.2. Replier chaque arête sur la forme en reportant avec un crayon gris les lignes longitudinales. Le faire aussi pour la carre de forme (la base de la forme où commence le dessous) . Même si les traits sont grossiers ou imprécis ce n’est pas très grave mais il est préférable de vérifier plusieurs fois l’opération afin que l’ensemble soit le plus juste possible.

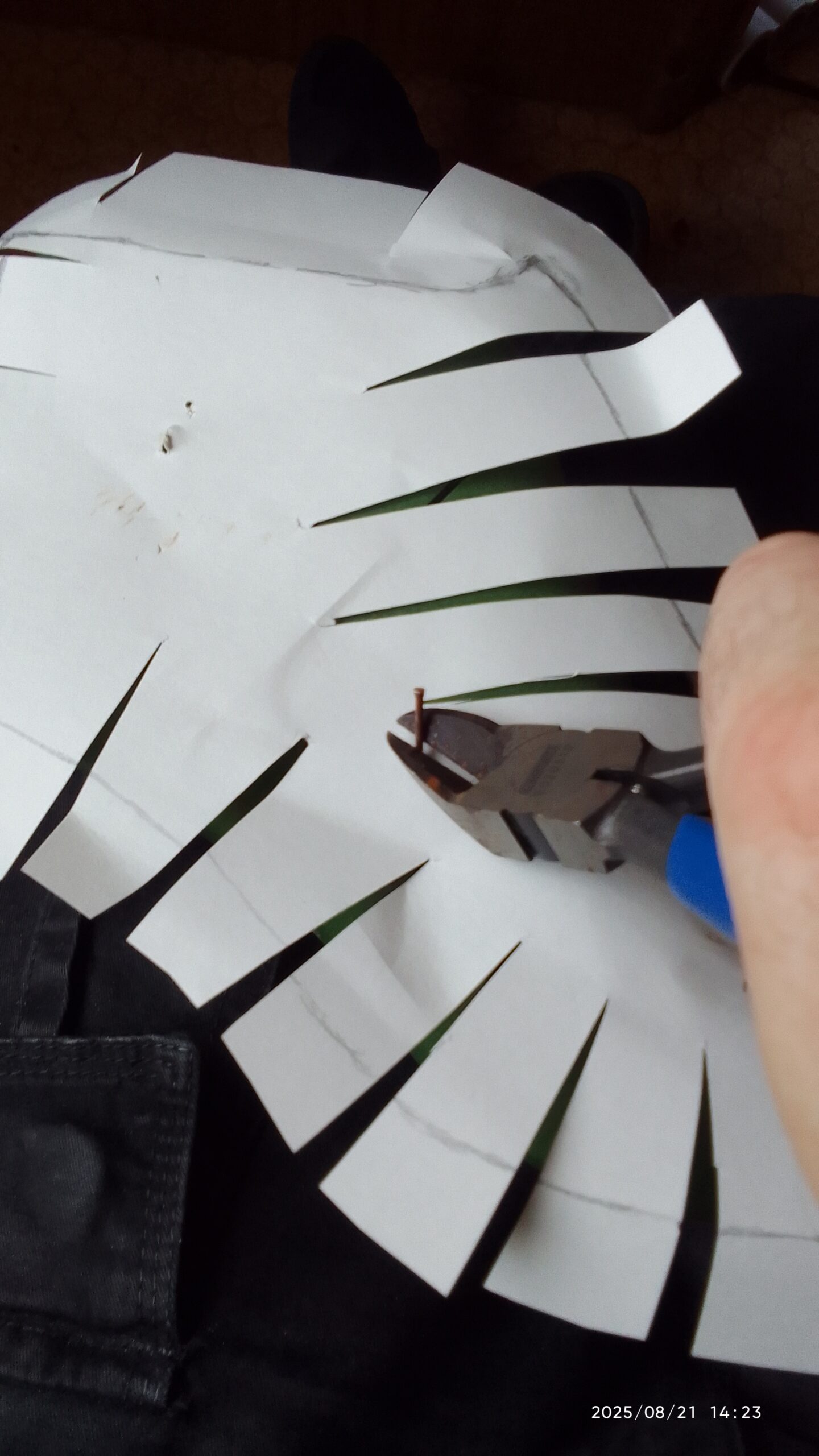

3.3. Enlever les semences lentement afin de ne pas déchirer les enveloppes
3.4. Redéfinir le contour en repassant au stylo encre ou Bic de façon à harmoniser les lignes (sans les fausser)

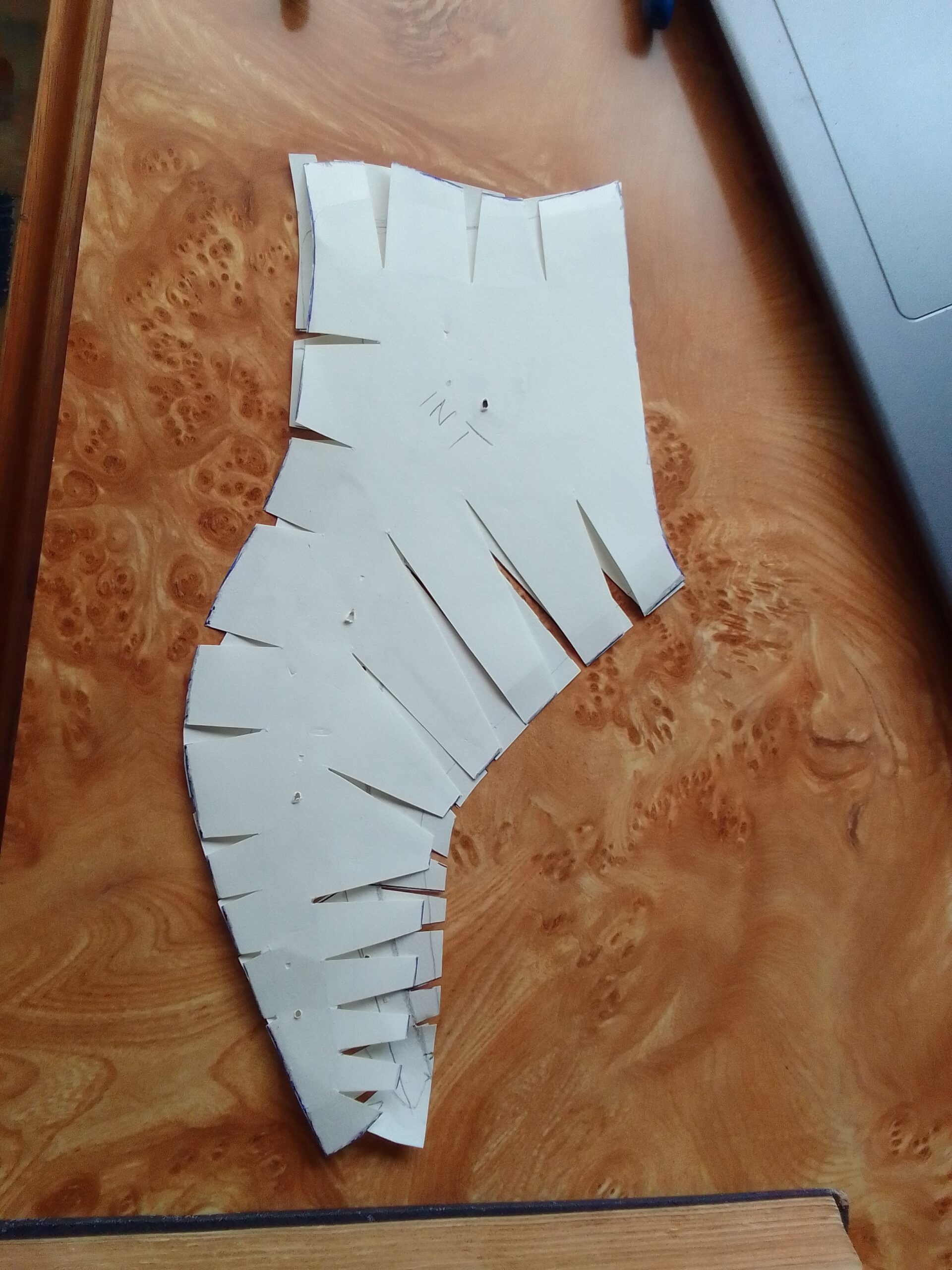

3.5. Découper soigneusement le contour des empreintes tracées
3.6. Vérification sur forme. Si erreur importante, il faut recommencer l’enveloppe depuis le début.

4. Patron de forme.

3.1. Sur une nouvelle feuille de type Canson 90 grammes minimum, tracer le contour du relevé de forme externe au crayon gris. Faire très attention à ne pas bouger le relevé. Idéalement placer une petite pierre pour stabiliser ou bien conserver toujours un appui avec l’autre main.
3.2. Sur cette même feuille, positionner le relevé de forme interne de sorte que les 2 relevés se chevauchent le plus précisément possible. Partir du talon puis la base de l’avant pied.
3.3. Tracer le relevé de forme intérieur avec un crayon gris . Si le résultat est convenable alors tracer (ou repasser à main levée ) avec un stylo bleu de nouveau le relevé de forme intérieur.

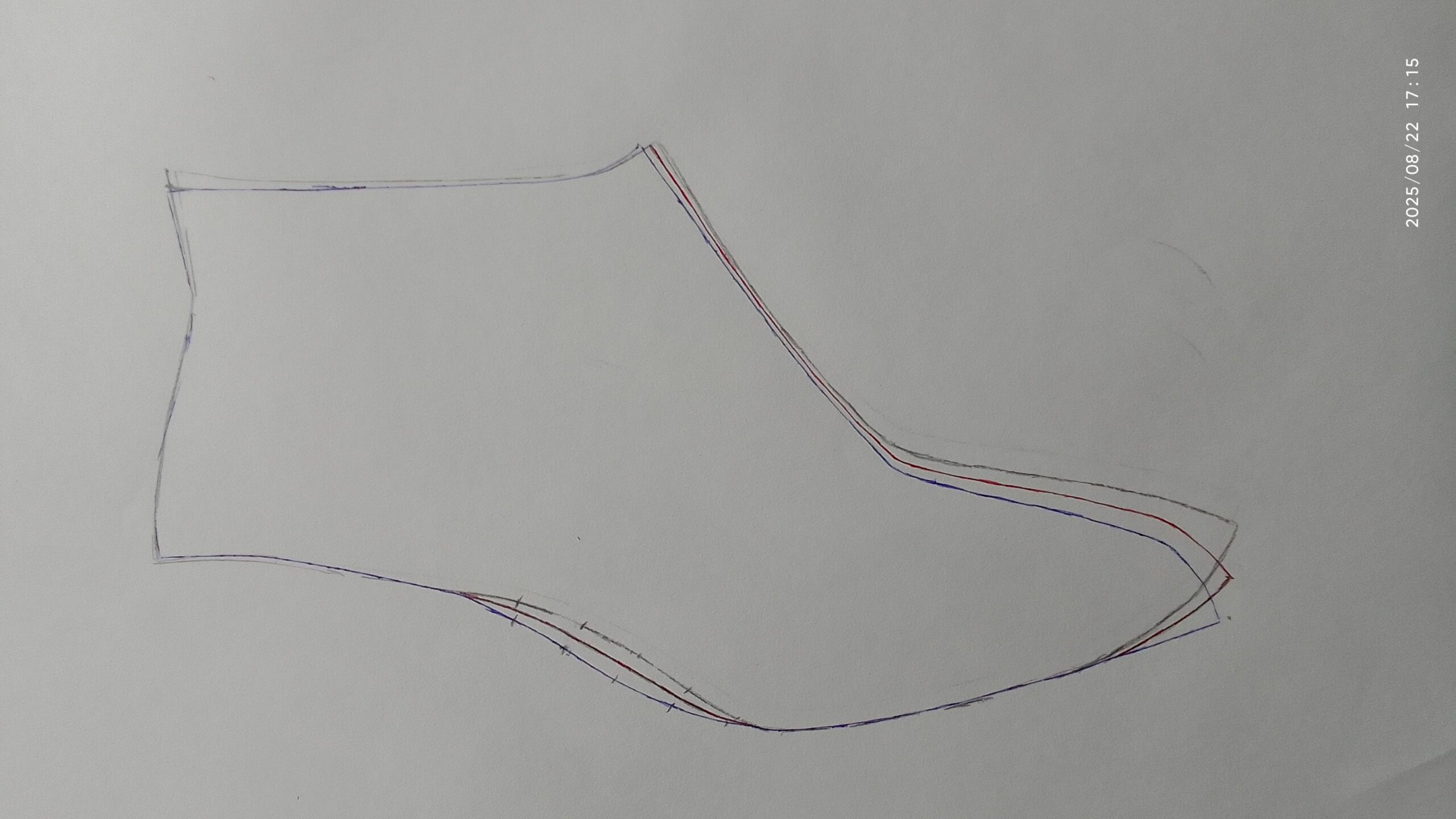

3.4. Tracer au crayon gris une ligne qui sera la moyenne des relevés intérieurs et extérieurs.
3.5. Vérifier le développement de la forme (voir photo) et comparer avec la longueur réelle de la copie de forme médiane entre le talon et le bout. La longueur du développement de la forme et la longueur de la copie de forme doivent être identiques.
3.6. Une fois la copie de forme médiane réalisée et validée, la repasser au stylo rouge.

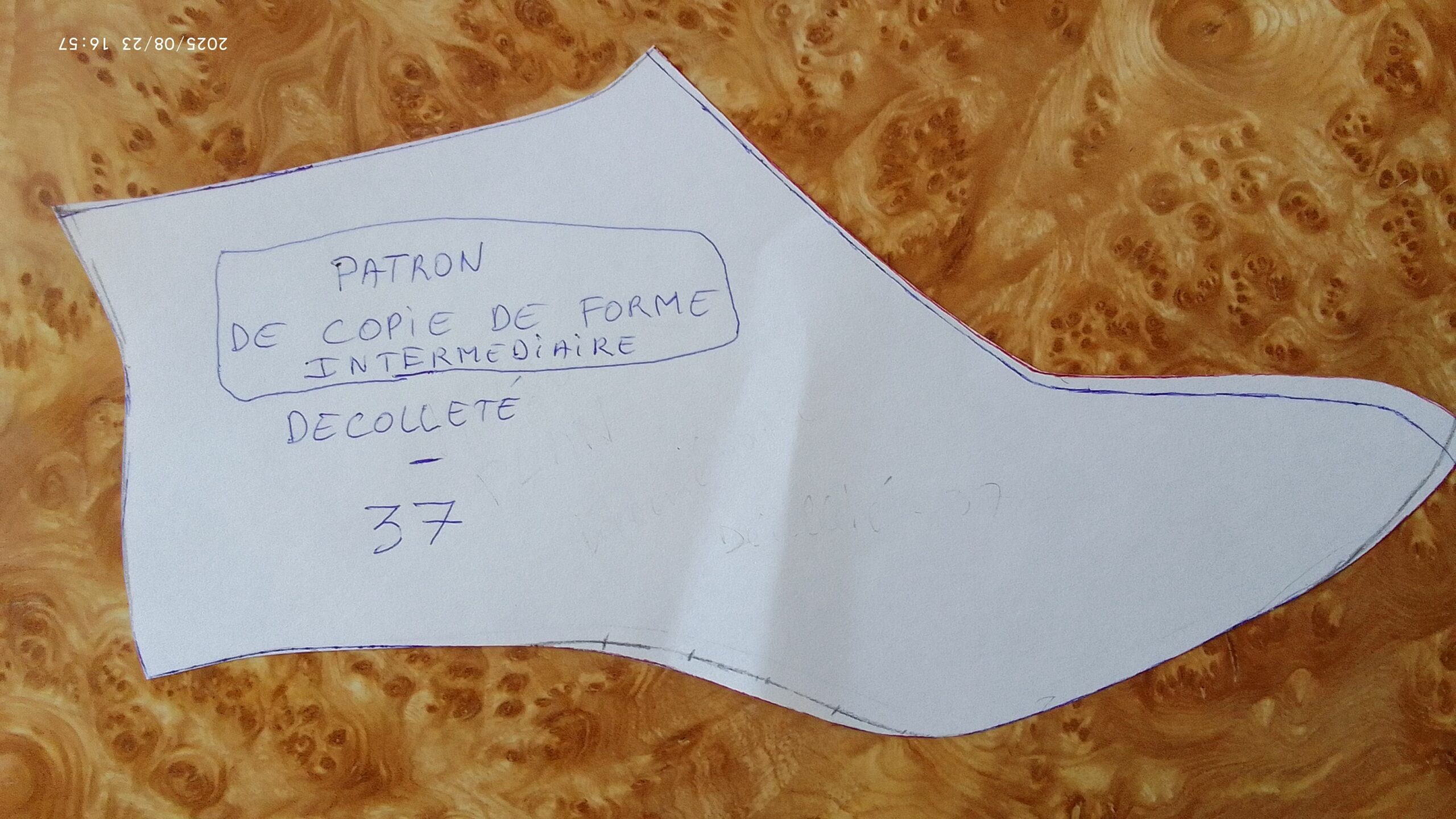

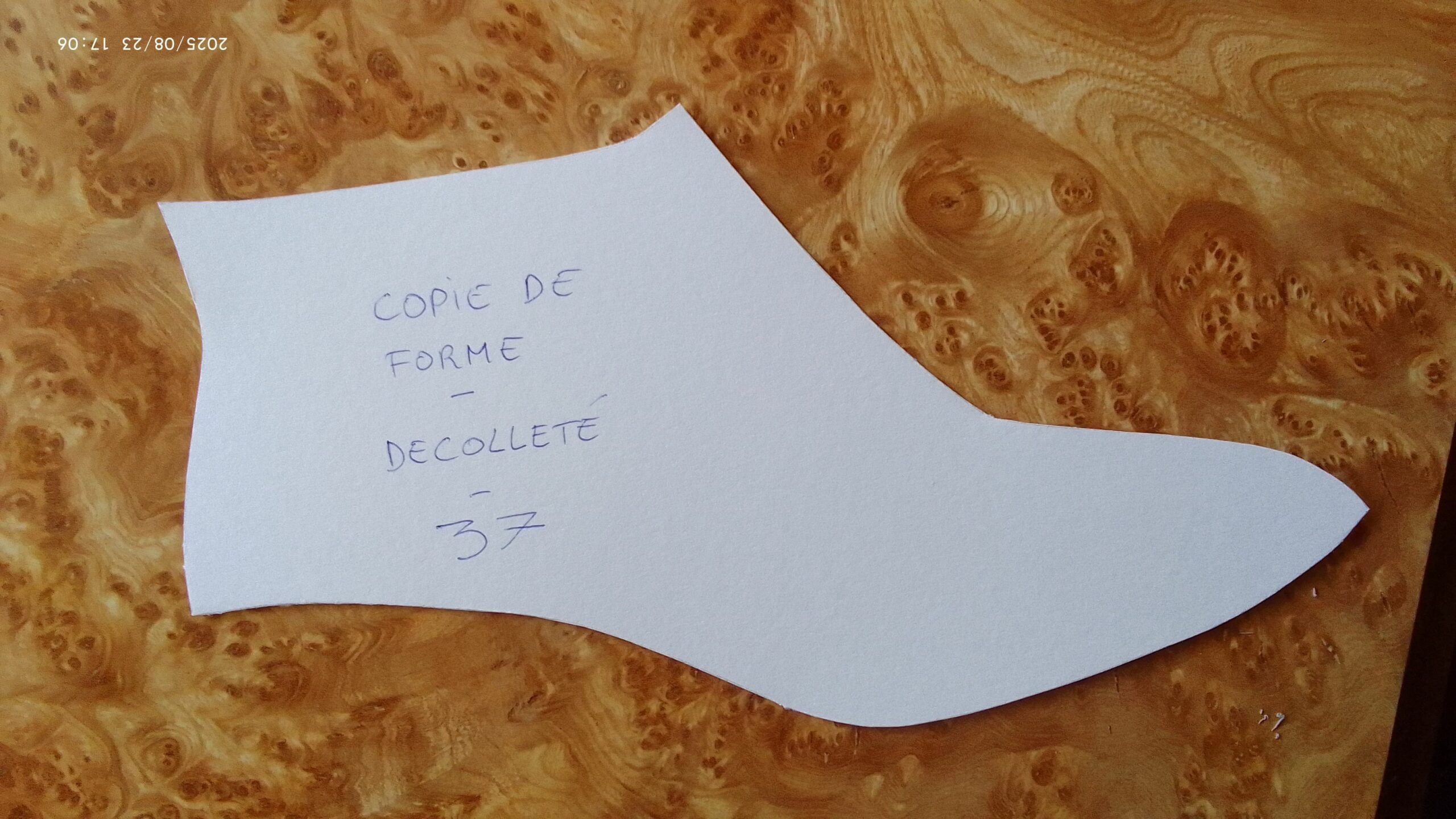

3.7. Découper le pourtour de la ligne rouge. Nous obtenons alors une copie de forme intermédiaire. Intermédiaire car celle-ci permet de faire des erreurs et de recommencer si nécessaire sur du papier moins onéreux.
3.8. Placer la copie de forme intermédiaire sur une feuille de type Canson 300 grammes. Tracer le pourtour au crayon gris.
3.9. Découper la copie de forme définitive.
3.10. Ecrire les références sur les deux copies de forme (intermédiaire et définitive) (Patron-plan final / Modèle / Pointure / autre indication éventuelle)
3.11. La copie de forme définitive, la copie de forme intermédiaire ainsi que les 2 relevés de forme doivent impérativement être placés ensemble à l’intérieur de la pochette. Celle-ci doit toujours suivre le dossier patronage de chaque modèle. Conserver précieusement ces éléments permet de gagner du temps s’il faut refaire ou créer un modèle de chaussures basé sur cette forme.

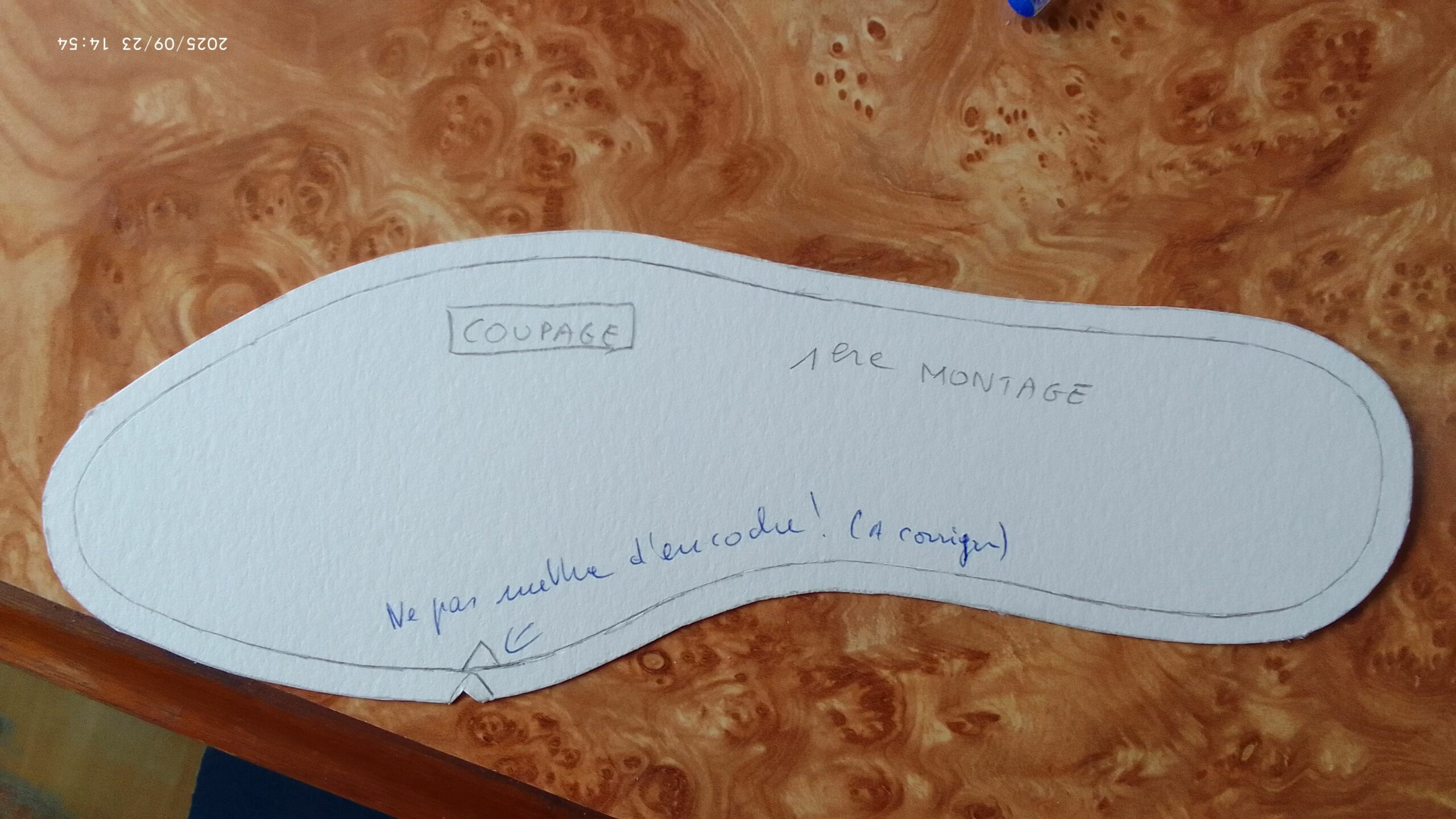

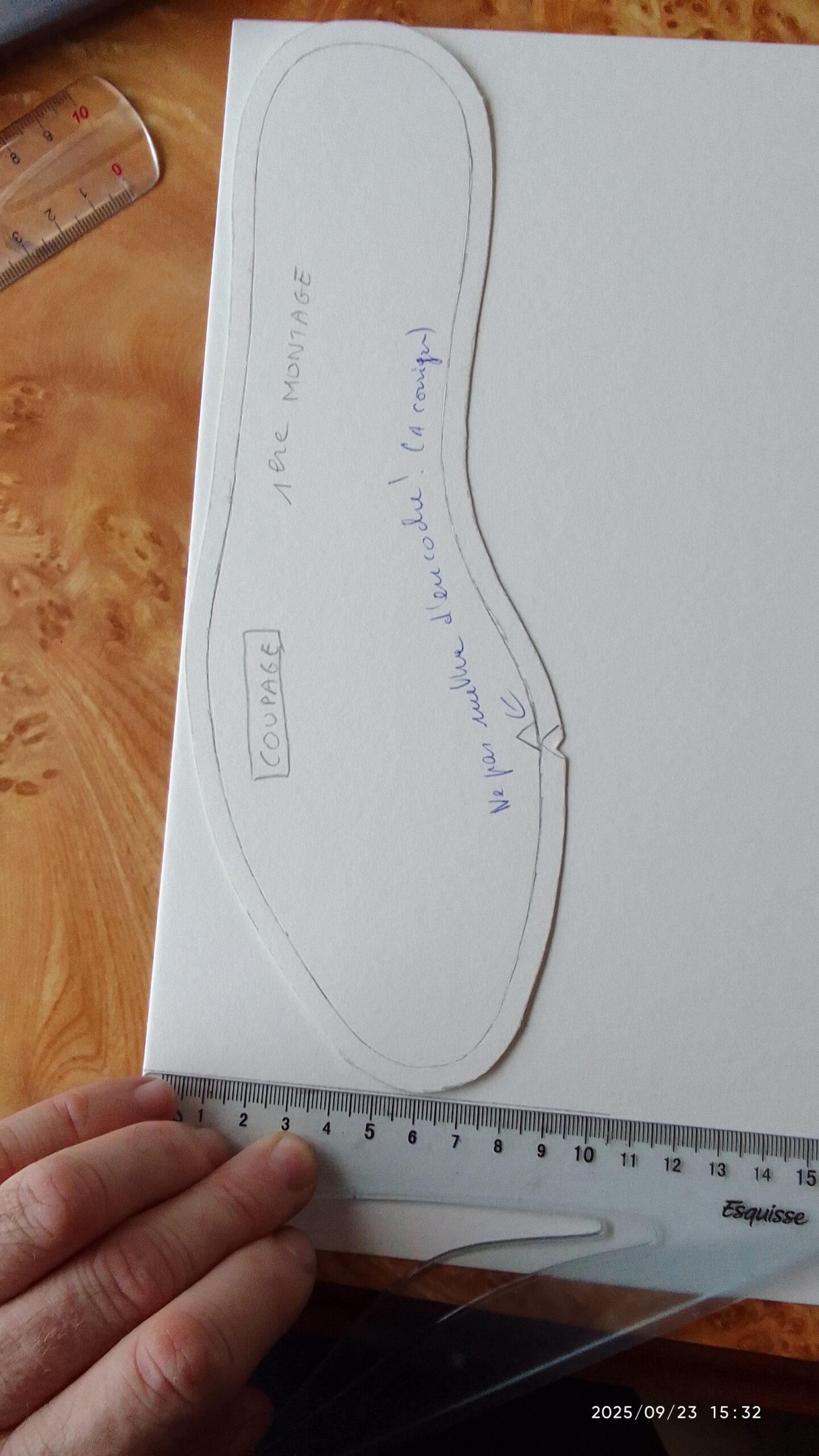

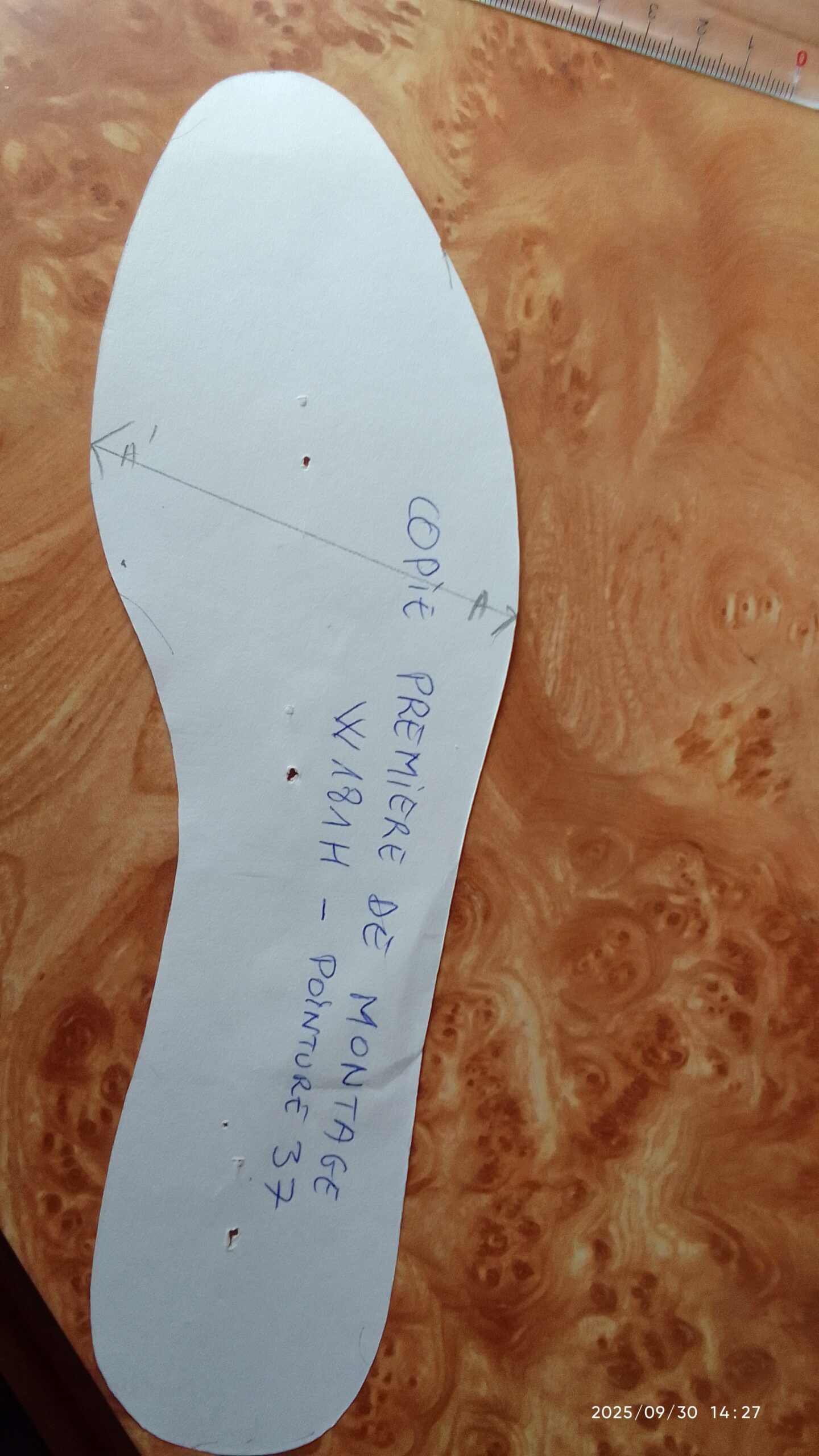

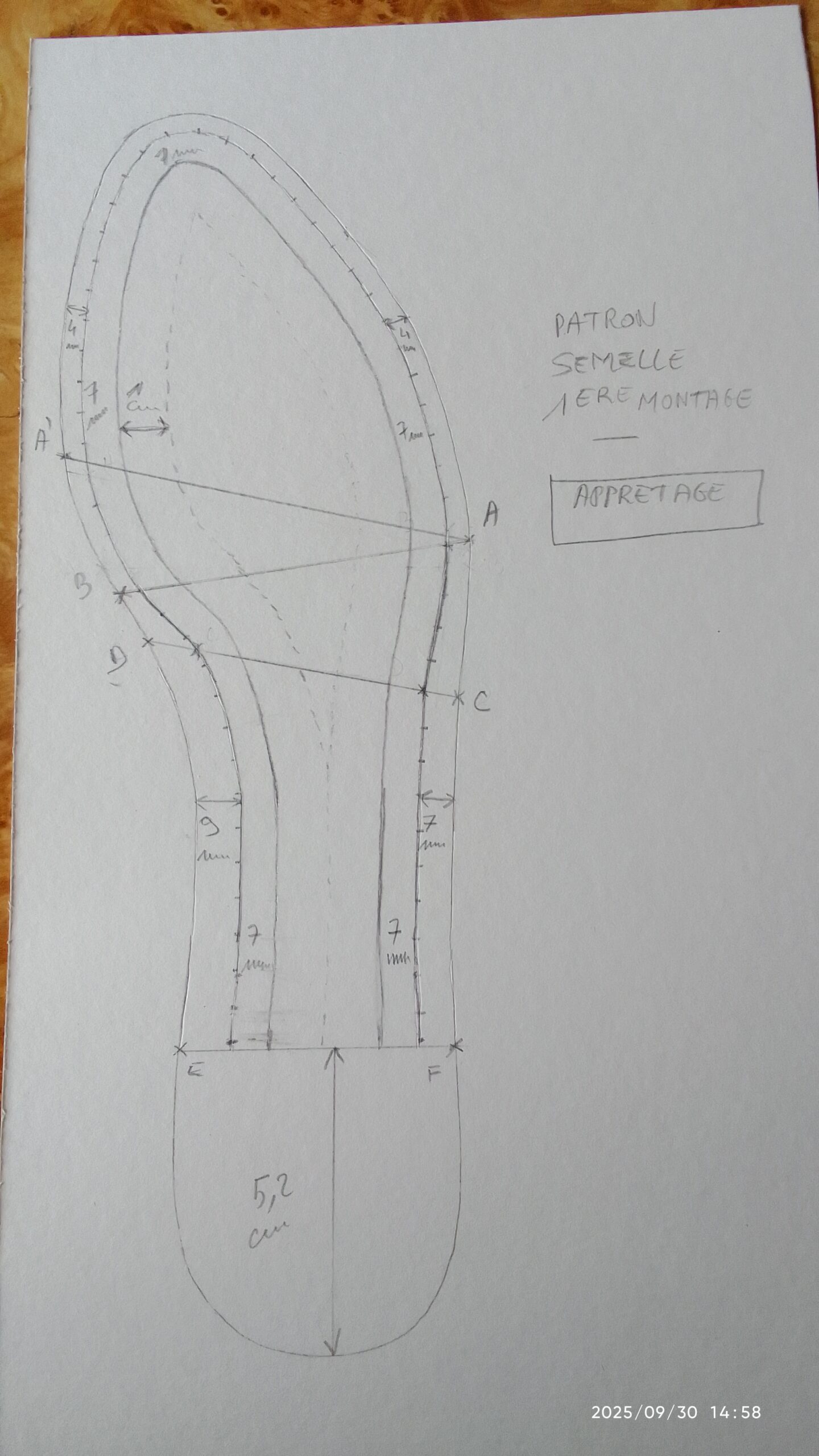

5. Patron de première de montage.

4.1. Prendre un papier format A3 90 g
4.2. Découper une bande de papier plus large et plus longue que la base de la forme

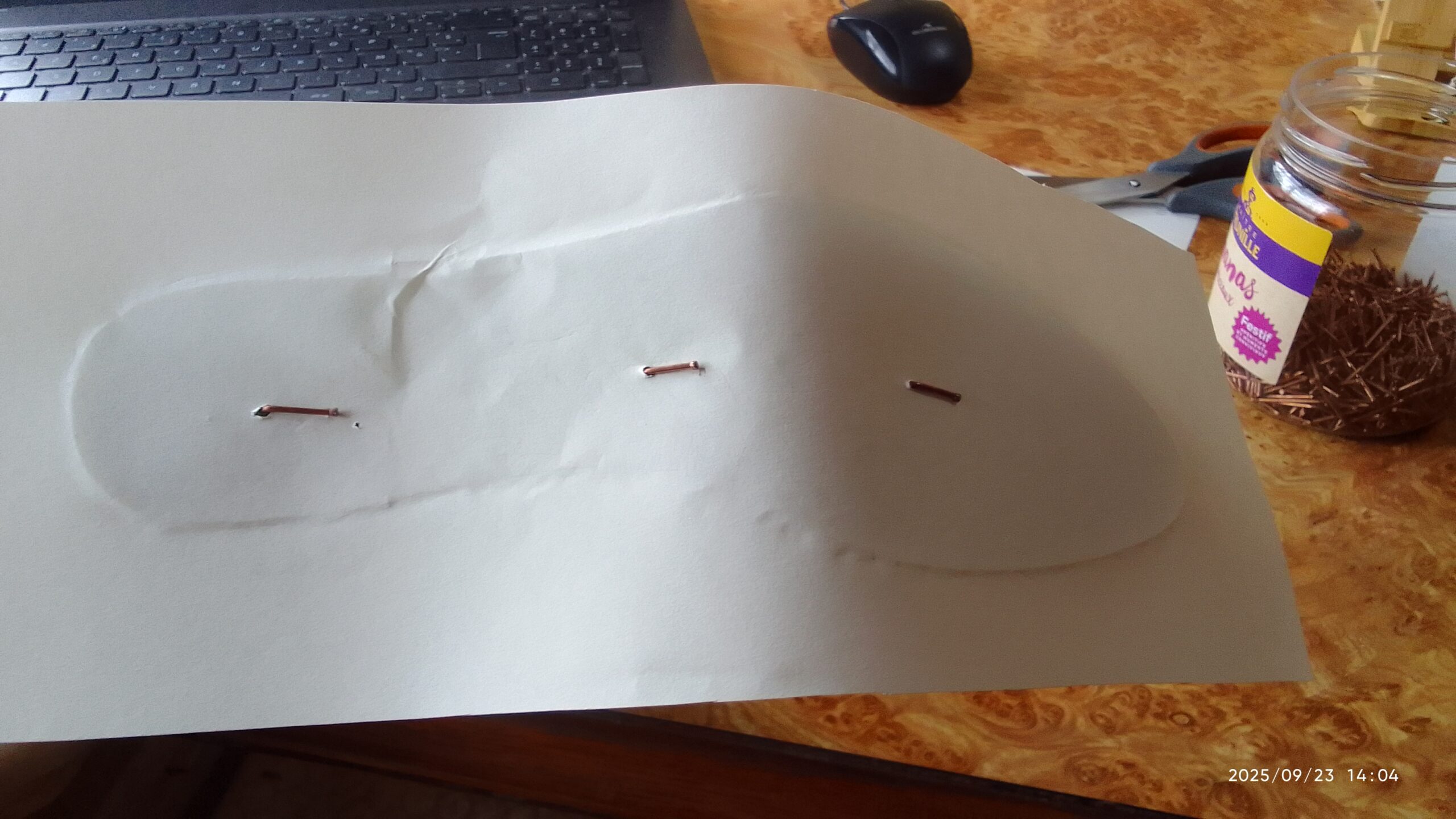

4.3. Afficher cette bande de papier avec 3 semences en faisant attention à bien faire épouser le papier à la cambrure

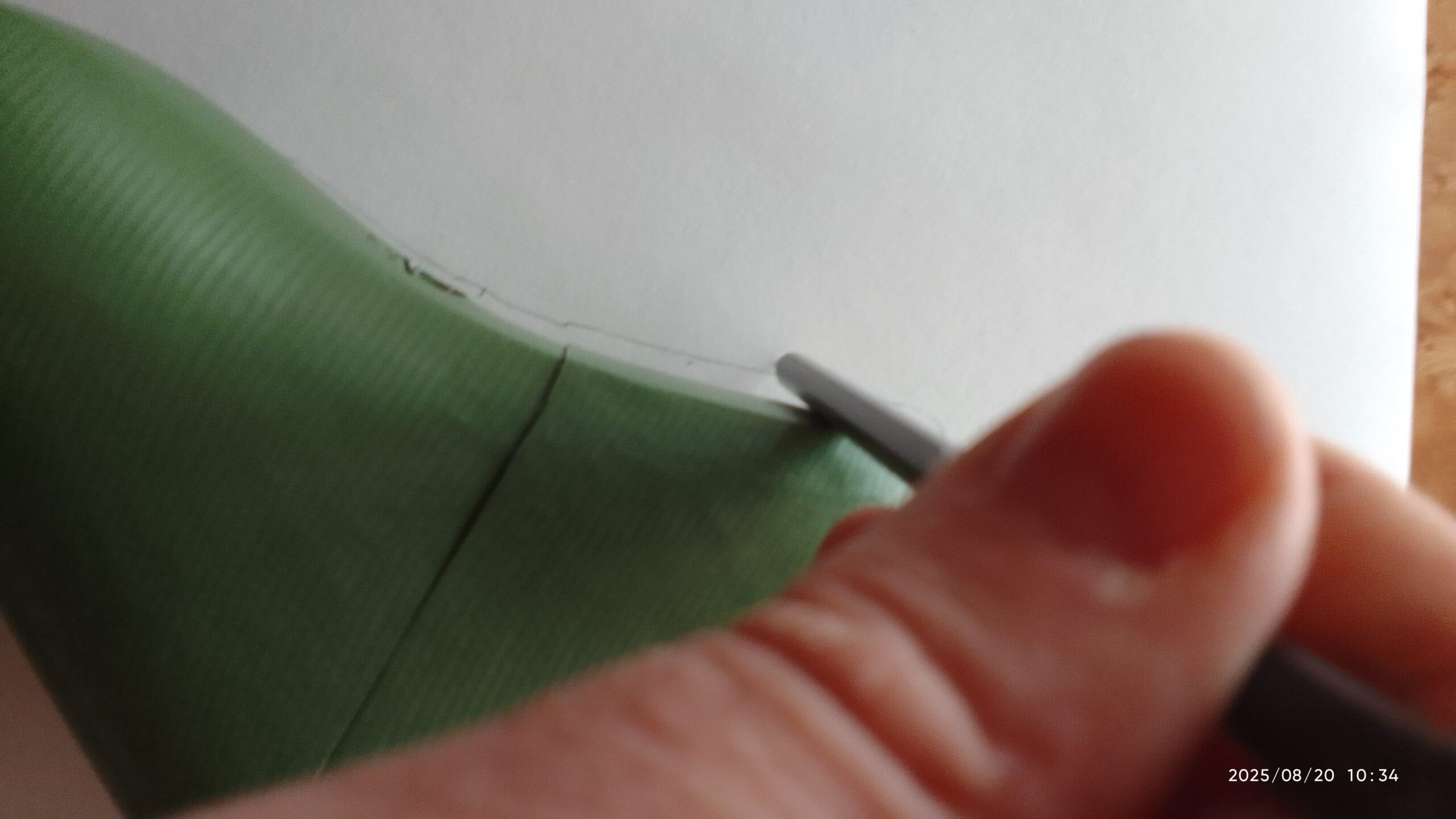

4.4. Avec l’ongle , gratter tout le contour de la carre de forme afin d’obtenir un tracé en relief.
4.5. Enlever les semences
4.6. Découper le tracé
4.7. Indiquer sur le patron la ligne de flanc (AA’) . Pour trouver A et A’ il faut coucher le patron sur chaque côté. Les points concernés touchent la table.
4.8. Indiquer les refs sur la copie (COPIE DE PREMIERE/ MODELE DE FORME/ POINTURE)

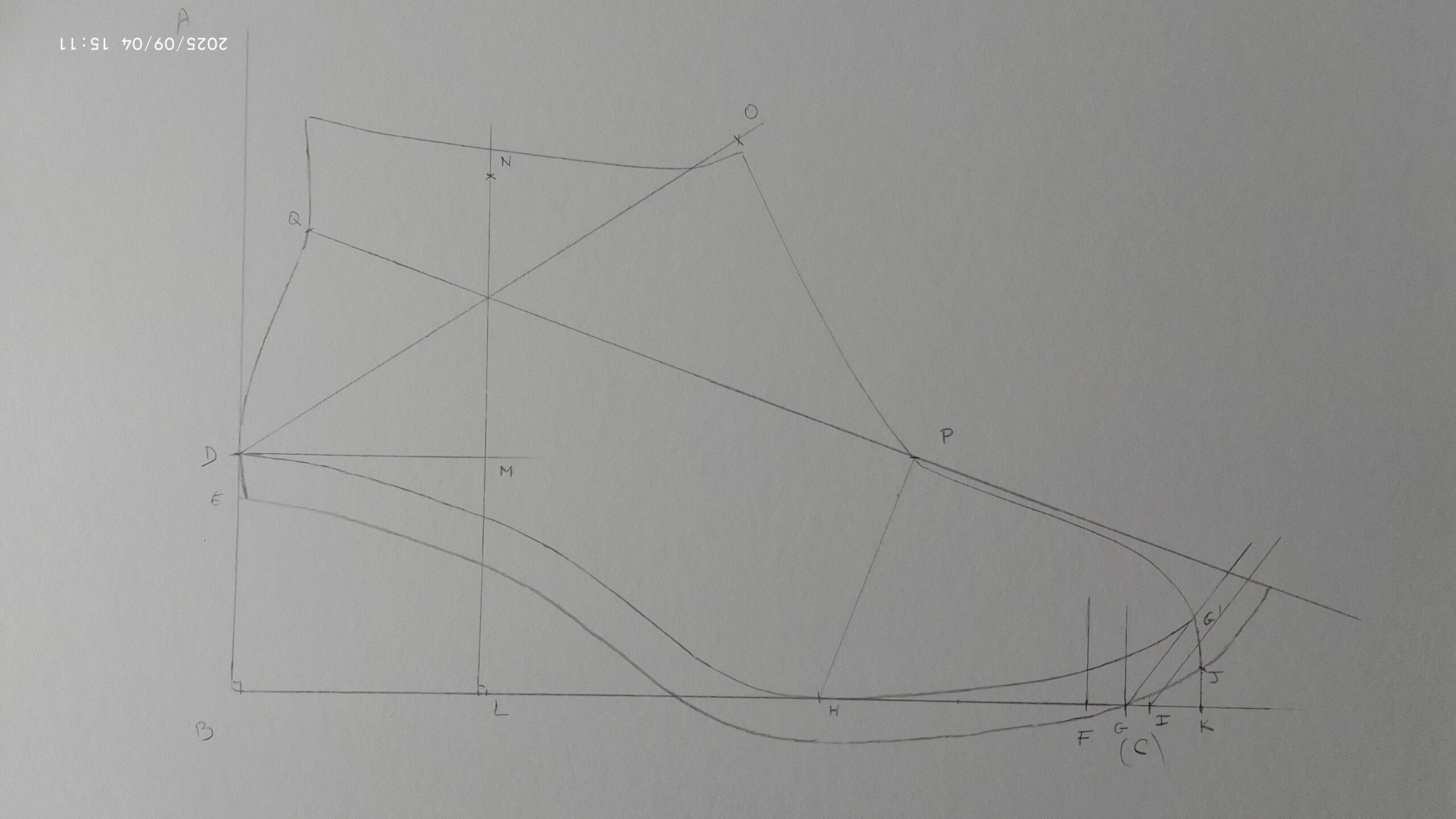

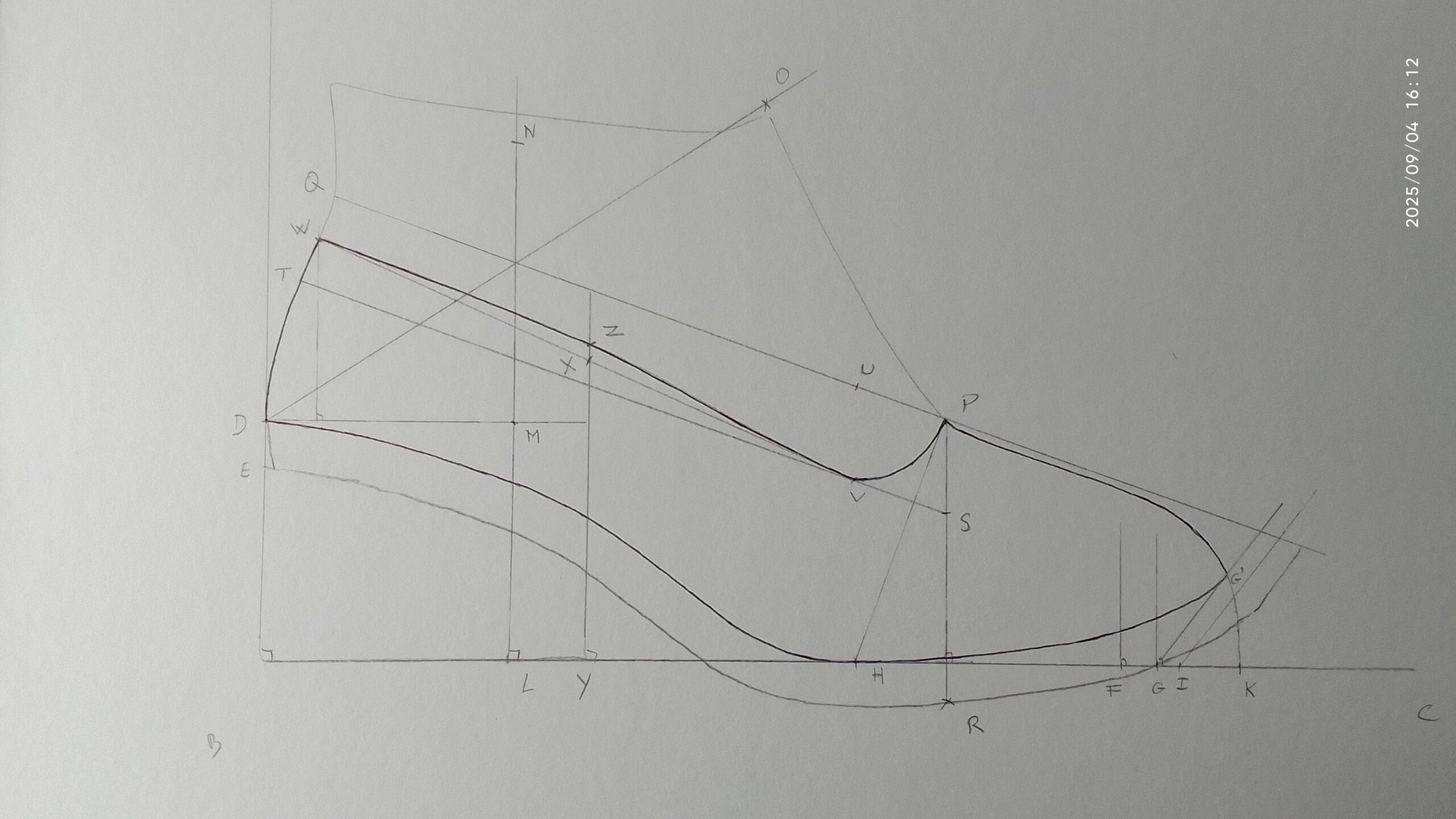

6. PATRON-PLAN (corps entier du patronage)

Prendre une feuille à patron de 300 grammes et la positionner en portrait ou paysage selon la taille du patron afin d’économiser au maximum du papier. Attention : prévoir 3 cm de plus que la longueur de la copie de forme.
Tracer deux droites perpendiculaires (AB) et (BC) dont la longueur BC n’est pas encore connue mais doit être légèrement supérieure à la longueur de la copie de forme. Idem pour la longueur AB.
Placer le point D sur (AB) qui est la hauteur officielle du talon de la forme (hauteur donnée par le formier)
Tracer une petite horizontale perpendiculaire à (AB) en partant du coin inférieur du talon.
Positionner la copie de forme sur le plan ABC de façon à ce que le talon touche l’axe vertical (AB) et que la base de l’avant-pied touche l’axe horizontal (BC). Pour bien positionner la copie de forme, on va placer le coin du talon de la copie de forme sur ce point D.
Tracer le contour de la copie de forme en tenant le patron fermement.
Avec un compas, un écart de 12 mm, tracer la parallèle qui va constituer la prise de montage (le cuir sous le pied)
Faire un retrait de 2 mm sur la prise de montage en partant de (AB) au niveau du talon (point E)
Placer le point F qui représente la longueur du pied. Pour trouver cette longueur soustraire 0.90 cm à la longueur de forme donc : 23.62 cm
Placer le point G sur (BC) à partir de B. Le point G représente la longueur de forme soit 0.666 cm par point donc ici 37 x 0.666 cm = 24.642 cm. Faire une petite perpendiculaire ainsi qu ‘ une droite partant de G et touchant la pointe de la copie de forme au point G’.
Placer le point H sur (BC). Le point H se calcule ainsi : 2/3 de la longueur du pied + 1 mm pour chaque cm de hauteur de talon. Donc ici 15.54 cm + 0.65 cm = 16.20 cm à partir de B.
Tracer la parallèle à (GG’) en ajoutant 0.666 cm (1 pointure) pour obtenir le développement du patron-plan. Mesurer à partir de G et placer le point I sur (BC)
Prendre la copie de forme et la positionner parfaitement sur son dessin. Prendre un la pointe sèche du compas et planter à 1 mm au dessus du point H. Faire pivoter la copie de forme sur BC en traçant sa trajectoire au niveau de sa pointe G’. Placer le point J qui est le croisement des deux courbes et le point K qui est sur (BC)
Placer le point L sur l’axe (BC) en partant de B sur une longueur équivalente à (BK) divisé par 4.
Tracer la droite L perpendiculaire à (BC)
On place le point M à l’intersection entre l’horizontale D et la verticale L. Compter la longueur du pied divisé par 3 pour trouver le point N à partir de l’intersection M . Ce point N représente la malléole.
Tracer la ligne d’entrée. Pour cela, partir du point D et tracer un angle de 33.5 degrés (méthode de Yernaux 2 eme ed. page 341 à préciser ultérieurement) jusqu’ à atteindre la limite de la copie de forme. Le point de croisement entre la ligne d’entrée et la copie de forme est le point O.
Placer le point P afin de tracer la ligne d’articulation depuis le point H. Pour cela, tracer une droite à 70 degrés environ depuis le point H. (A voir si après montage de la chaussure il faut respecter cet angle à la lettre ou au contraire s’adapter à la forme et faire un compromis avec la courbe.)
Tracer une droite qui va passer par P et par le point d’intersection entre (DO) et (LN) . Placer le point Q à l ‘intersection de cette droite et de la ligne de talon de la copie de forme
Relier le point J à la droite (PQ) avec le compas écartement identique à la prise de montage.

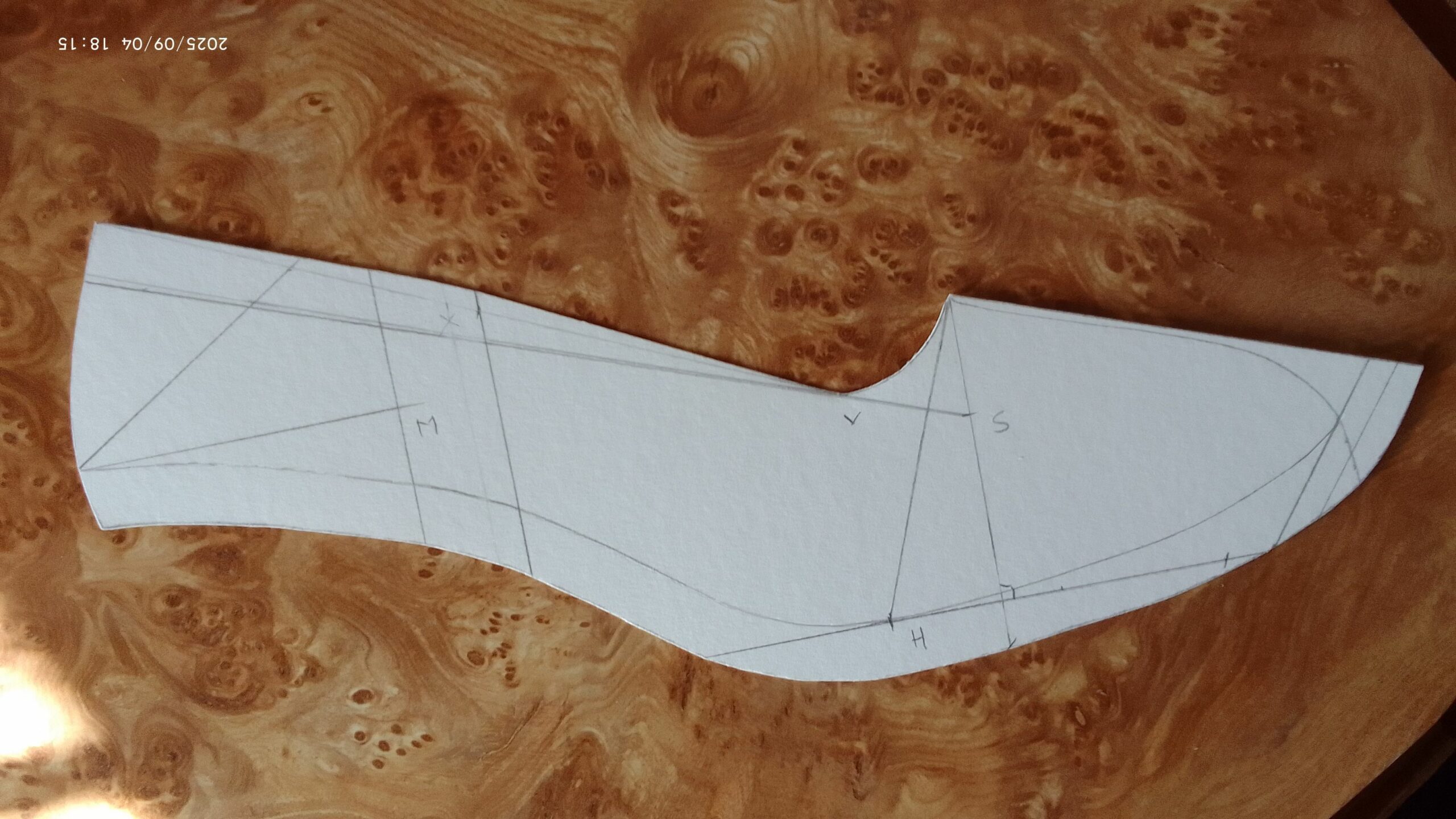

7. PATRON-MODELE TIGE (Décomposition du patron-plan) (((((((A REFAIRE LE PATRON MODELE ETAPES))))))

Refaire le patron plan précédent sur une nouvelle feuille 300 grammes.
Tracer sur la droite (BC) une droite perpendiculaire reliant (BC) et le point P. Nous plaçons le point R qui est sur la ligne extérieure de montage, dans la prolongation de la perpendiculaire.
Placer le point S sur la droite (PR) en divisant la longueur de la droite (PR) par 3. Ici on obtient 2.63 cm. Donc on part de 6 et on place le point S à 2.63 cm du point P.
Tracer une droite parallèle à la droite (QP) . Cette droite doit partir du point S pour rejoindre l’arrière de la forme. On indique le point T à l’intersection du talon de la copie de forme.
Placer le point U sur la droite (QP). Pour cela, prendre le compas et un écartement de même distance qu’ entre P et S puis planter le compas sur P pour placer le point entre P et Q.
A partir du point U. Tracer un arc de cercle en conservant le même écartement. Positionner le point V dès que l’arc rencontre la droite (ST)
Placer le point W. Celui-ci est situé à la moitié de la longueur entre Q et T Le point W est sur le rebord de la copie de forme.
Tracer la droite entre V et W. On obtient le collier de la claque (avec son arc PV)
Comme il s’agit d’un modèle à talon haut on va suivre le galbe de la cambrure au niveau de la ligne de claque (version 1933 de Yernaux ) (dans les années 50 – Charasson -cette raison est occultée pour laisser place au fait que c ‘ est en raison du montage qui fait descendre la tige car non lacée et donc qu il faut compenser!!). Pour cela, nous allons placer le point X au milieu de (VW) A partir du point X, tracer la droite perpendiculaire à BC et placer le point Y sur BC. Mesurer la droite (YX). Appliquons un coefficient multiplicateur de 1.041 à cette longueur (c’est un coef que j’ai créé pour faciliter le calcul sur d’autres pointures). Ici longueur Y à X = 8.3 cm. On obtient une nouvelle longueur (ici 8.3 x 1.041 = 8.64 cm). Reporter cette longueur sur la droite (XY) en partant de Y et placer le point Z . Nous allons créer ensuite le cintre à main levée (aiguiser le crayon pour plus de précision) en reliant les points W , Z et V d’une courbe douce et progressive.
Repasser au trait plus épais le contour de la claque terminée.
Vérifier la hauteur de l’arrière : pour cela, tracer une droite perpendiculaire entre l’horizontale du point D et le point X. Mesurer . Normalement nous devons être entre 5 et 6 cm. Ici 5.35 cm. La variation de hauteur à l’arrière se fait essentiellement selon la hauteur du point de claque.
Placer le patron-modèle de la tige dans une pochette plastique intitulée PATRONS-MODELES avec la ref du modèle + pointure + autre info éventuelle.

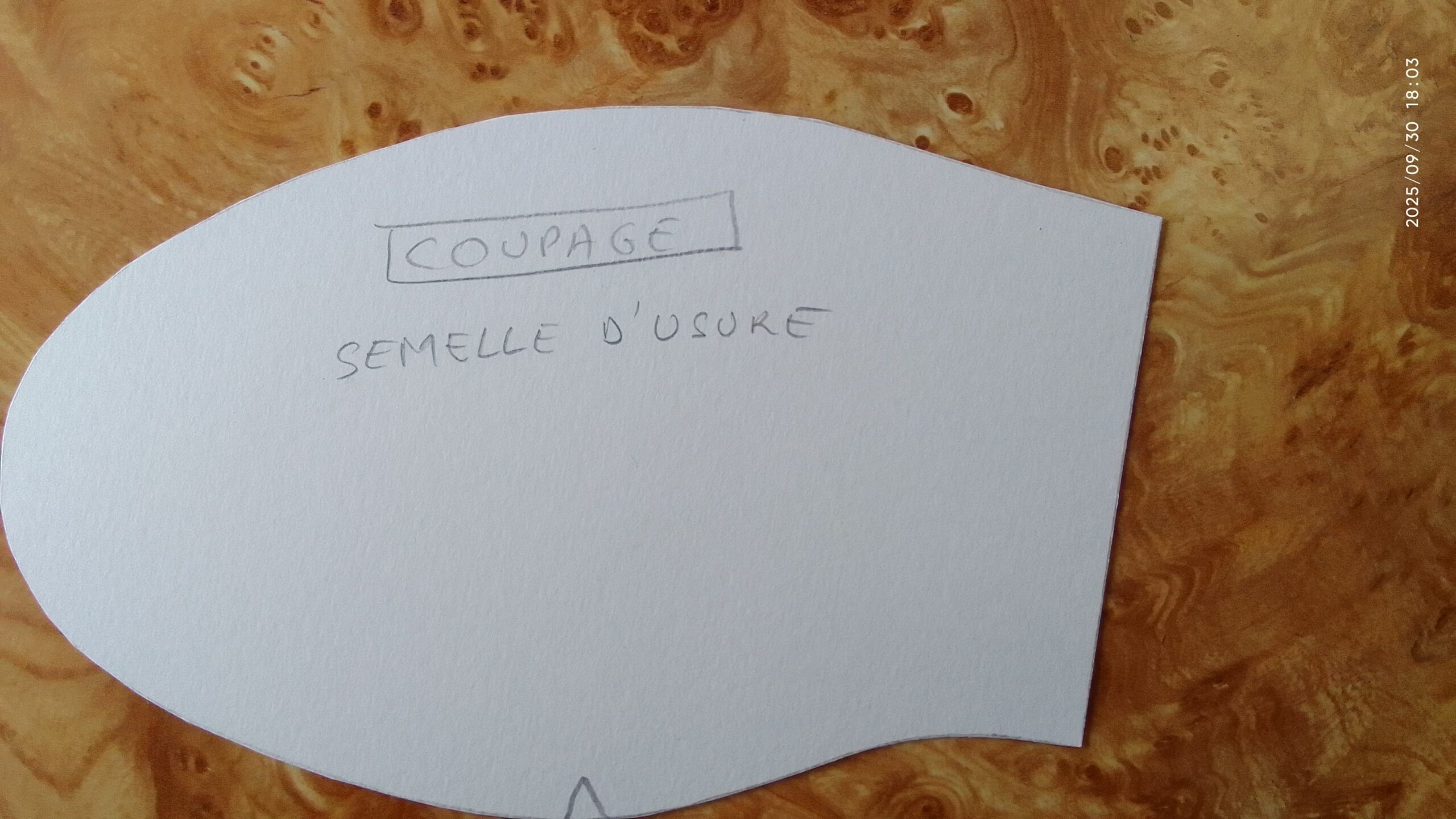

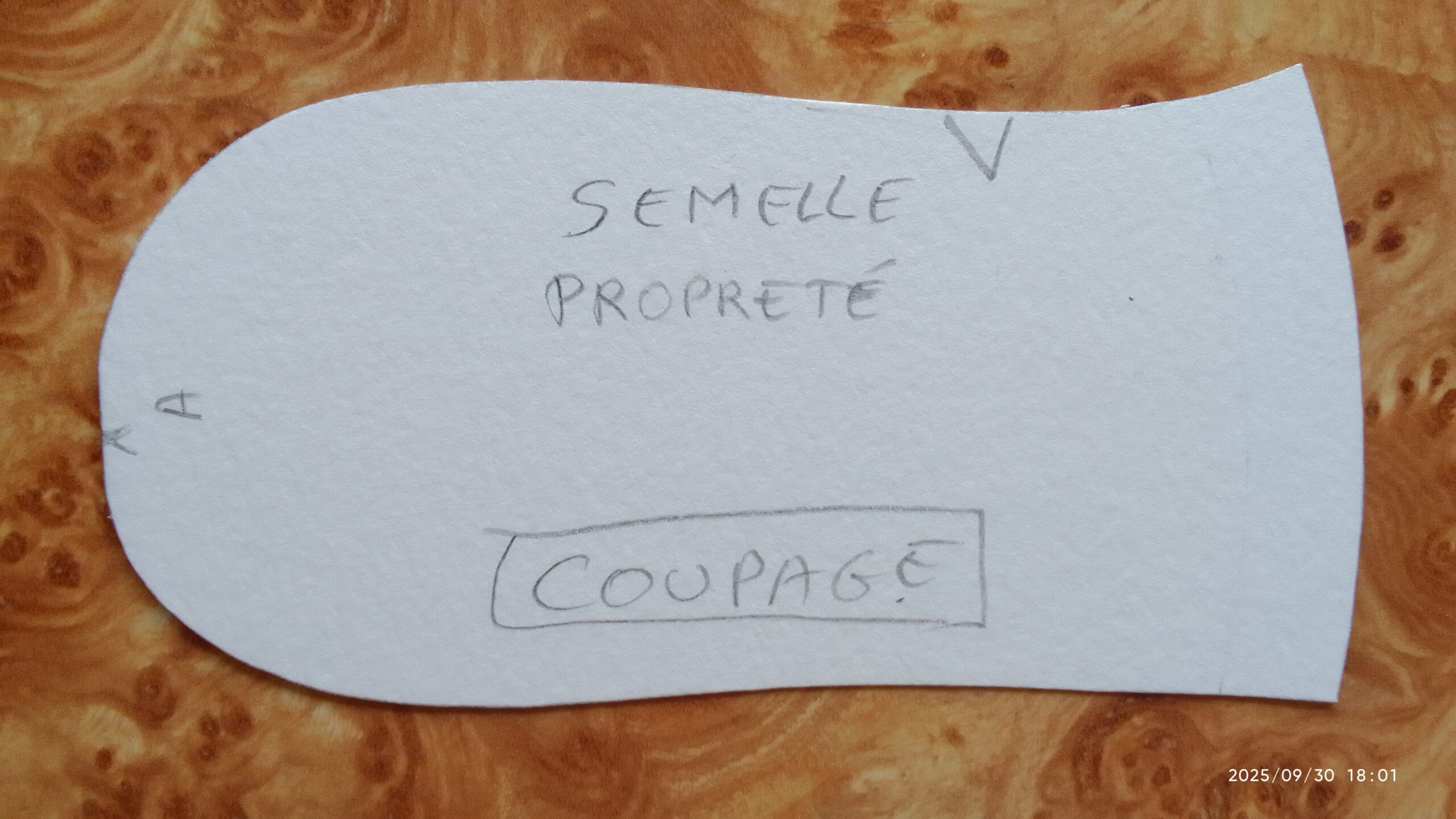

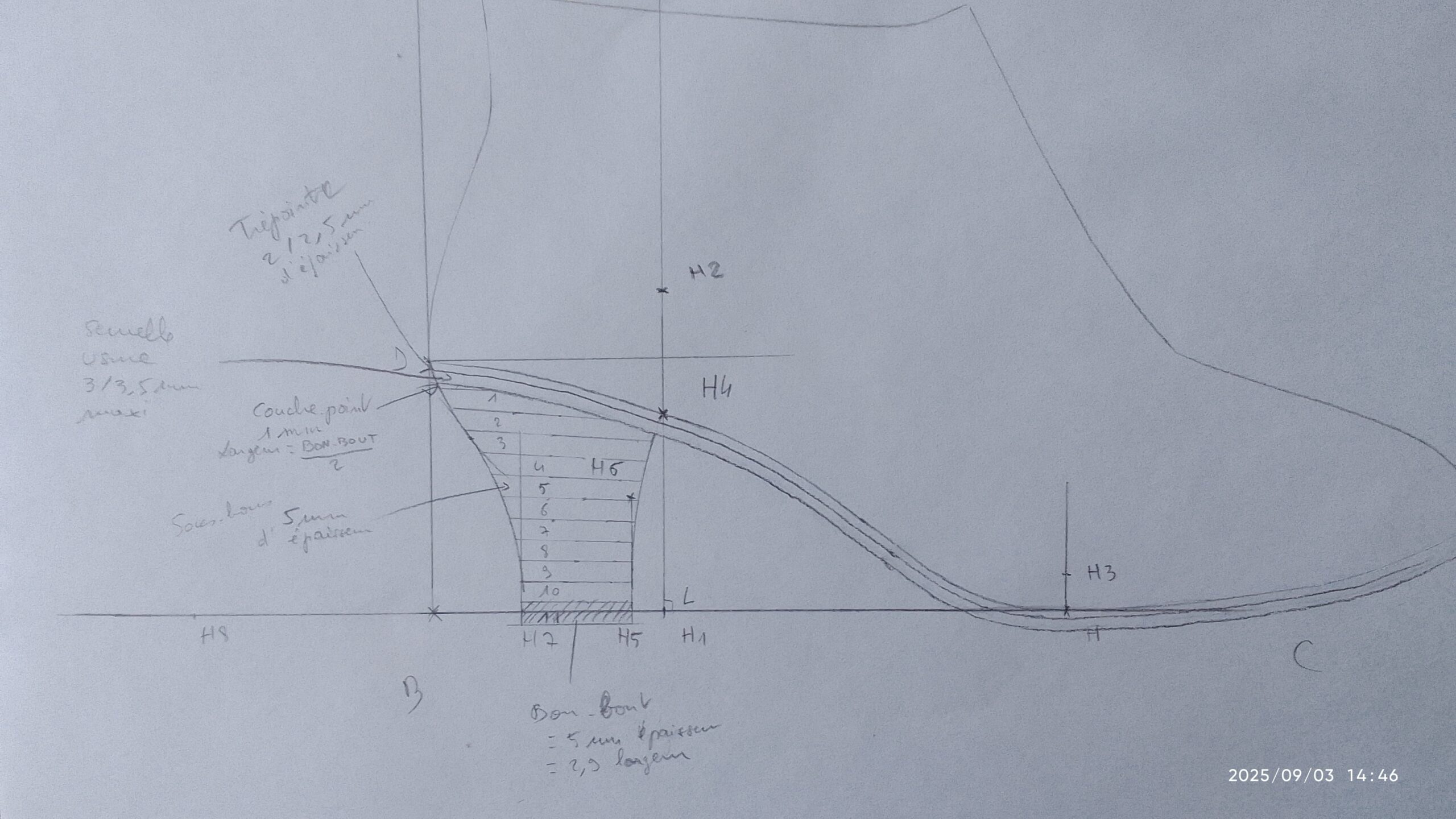

8. PATRON-MODELE SEMELLE

CETTE PROCEDURE N’EXISTE DANS AUCUN DOCUMENT OU LIVRE TECHNIQUE EN MA POSSESSION. J’AI DONC CREE MON PROPRE DESIGN ET LA METHODE POUR LE REALISER SANS AVOIR DE COMPETENCES ARTISTIQUES.

LA HAUTEUR DE TALON-FORME VARIE SELON LA POINTURE !! (Ajouter 1 mm par pointure > 37 et enlever 1 mm par pointure < 37). Pour cette forme le 37 est donné à 6.5 cm de hauteur.

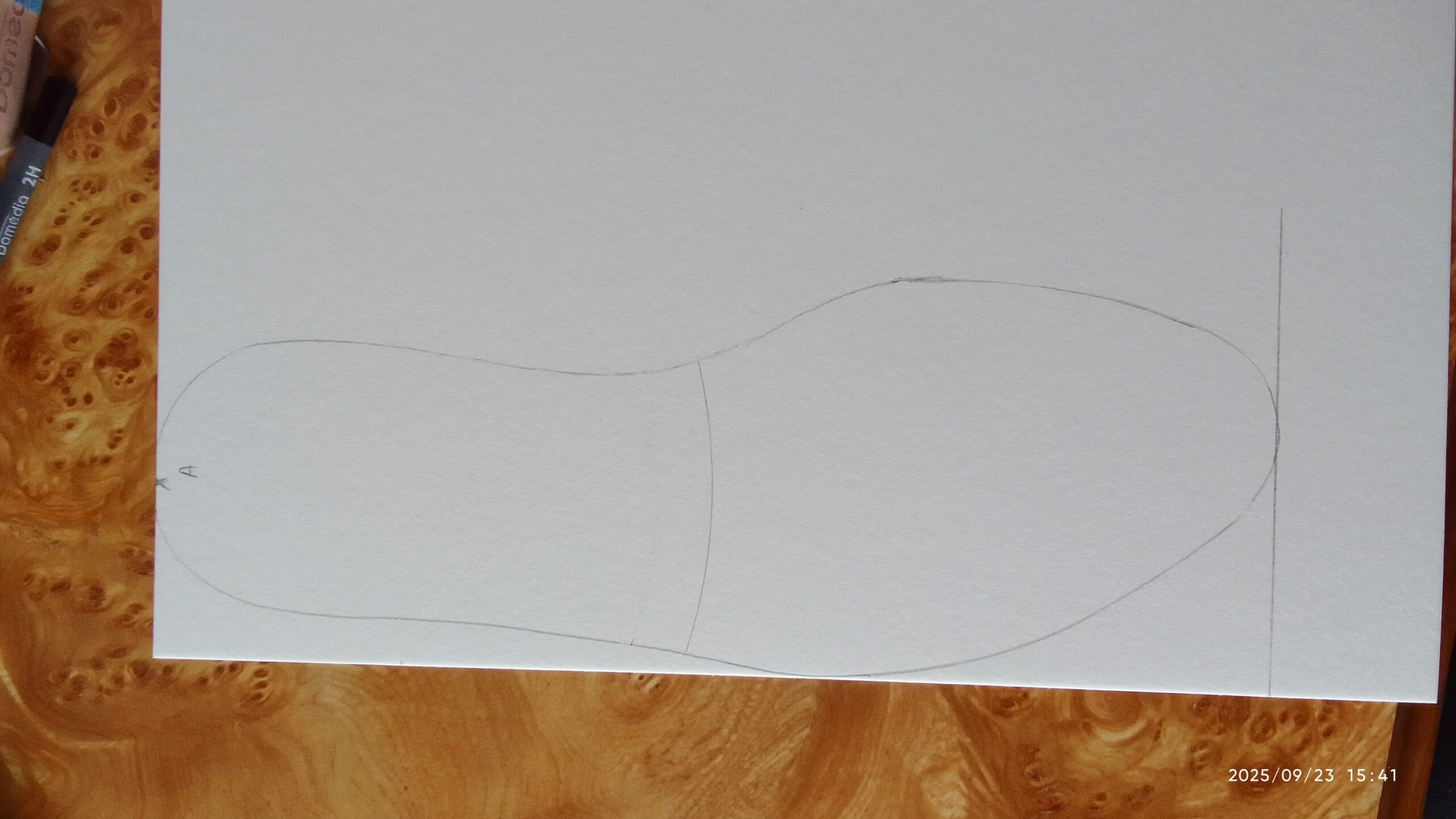

Tracer les deux droites perpendiculaires (AB) et (BC)
Positionner le point D à la hauteur du talon forme.
Depuis le point D tracer une horizontale perpendiculaire à la droite (AB)
Positionner le patron de copie de forme sur D pour le talon et sur le point H situé sur (BC) qui se calcule ainsi : 2/3 de la longueur du pied + 1 mm pour chaque cm de hauteur de talon. Donc ici 15.54 cm + 0.65 cm = 16.20 cm à partir de B.
Tracer le pourtour de la copie de forme en tenant fermement la copie de forme.
Placer le point H1 situé au quart de la longueur du pied. (voir patron plan)
Tracer la perpendiculaire de H1 sur (BC) sur une hauteur dépassant la copie de forme. Sur la photo ne pas tenir compte du point L qui est une erreur.
Placer sur cette droite (H1) le point H2. Pour calculer H2 on va appliquer le coefficient multiplicateur 1.27 à la hauteur du talon forme (ici 6.5 cm) . On obtient ici 8.25 cm
Tracer une petite perpendiculaire de H sur (BC)
Placer le point H3 sur cette perpendiculaire . Le point H3 est situé à (hauteur de talon forme) à partir de H avec coefficient de 0.14. Ici 6.5 x 0.14 = 0.91 cm
Placer H4 sur la droite H1. H4 se trouve à l’intersection avec la carre de forme.
Placer H5 sur (BH1) en prenant la longueur de (BH) x 0.86
Placer le point H6 sur la perpendiculaire H5 sur (BC) préalablement tracée sur 3 ou 4 cm.
Placer le point H7 sur (BH1). Il est situé à longueur de (BH1) x 0.38
Prolonger la droite (BC) à partir de B vers la gauche.
Positionner le point H8. Celui-ci est situé à partir de B vers la gauche à une distance de (BH1) x 2.03
Tracer la ligne de la trépointe d’une épaisseur de 2.5 mm tout le long de la carre de forme
Tracer en dessous la ligne de la semelle d’usure (on a pris 2.5 mm)
Avec un compas, tracer un arc de cercle dont l’écart est d’une longueur équivalente à (H3H4). Placer la pointe sèche sur H3 et tracer à partir de la semelle d’usure vers la verticale H5 jusqu’à la rencontrer.
Avec le compas, pointe sèche plantée sur H2 , tracer l’arc de cercle vers la verticale H7
Avec, le compas, pointe sèche plantée sur H8, tracer l’arc de cercle qui va relier l’arc de cercle précédent avec la ligne verticale H7. Le pourtour du talon est désormais dessiné.
Rapporter l épaisseur de la trépointe + semelle d ‘usure au niveau du bon-bout

9. PATRONS-MATRICES DESSUS DE TIGE

Les patrons-matrice (nom donné par votre serviteur à cette méthode afin d’être plus précis et d’éviter de passer une roulette sur le patron modèle comme le faisait les anciens) . Les patrons-matrices sont les patrons qui vont participer à l’élaboration des patrons de coupe.

Refaire un patron-modèle de la tige sans repasser le contour de la claque à la fin.
Découper à l’intérieur du tracé (au bord) en incluant la prise de montage . Il faut découper la prise de montage jusqu’à la droite (QP) et longer la droite (QP) jusqu’ à P. Puis contourner le bracelet de la claque PVZW.

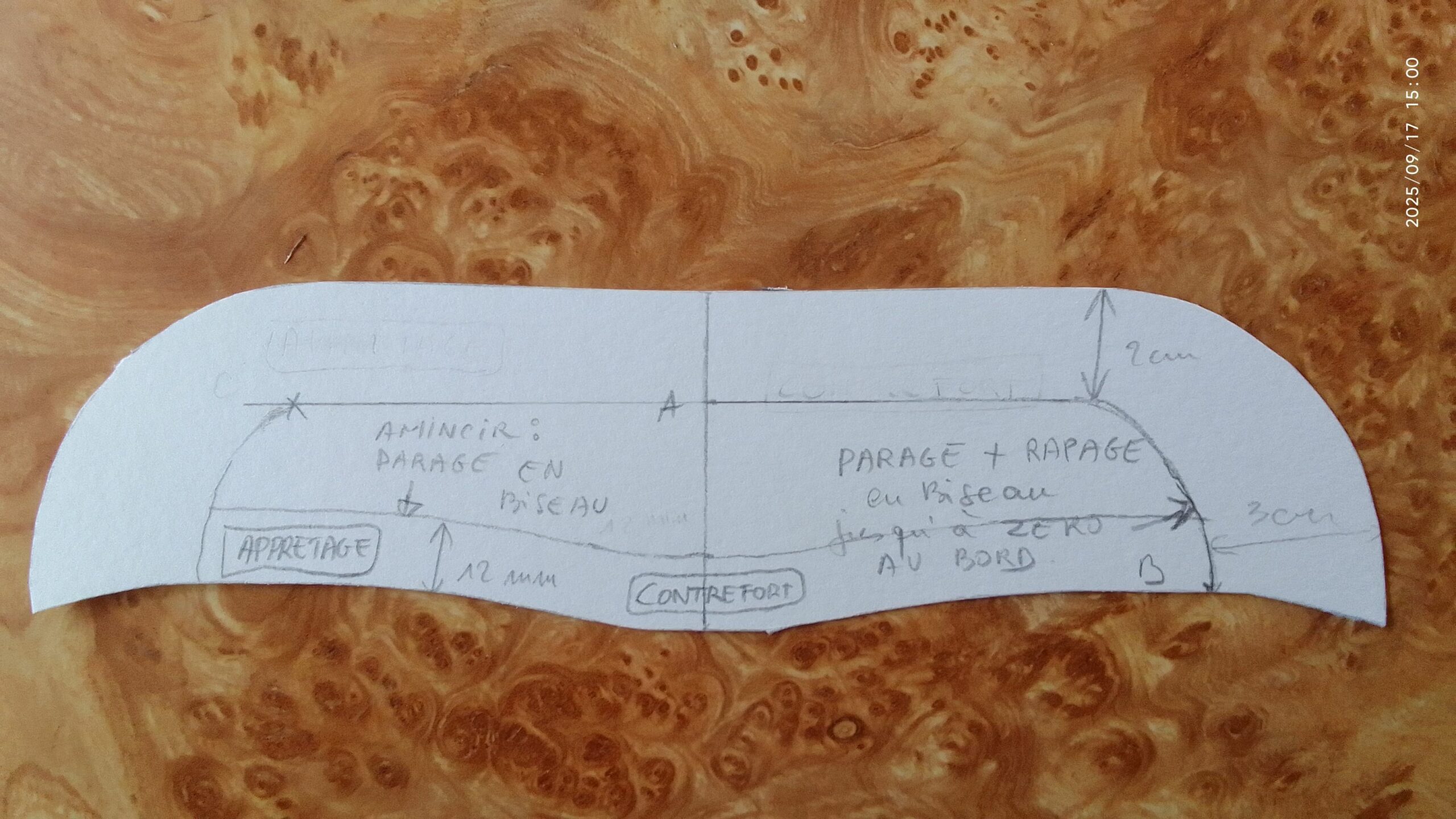

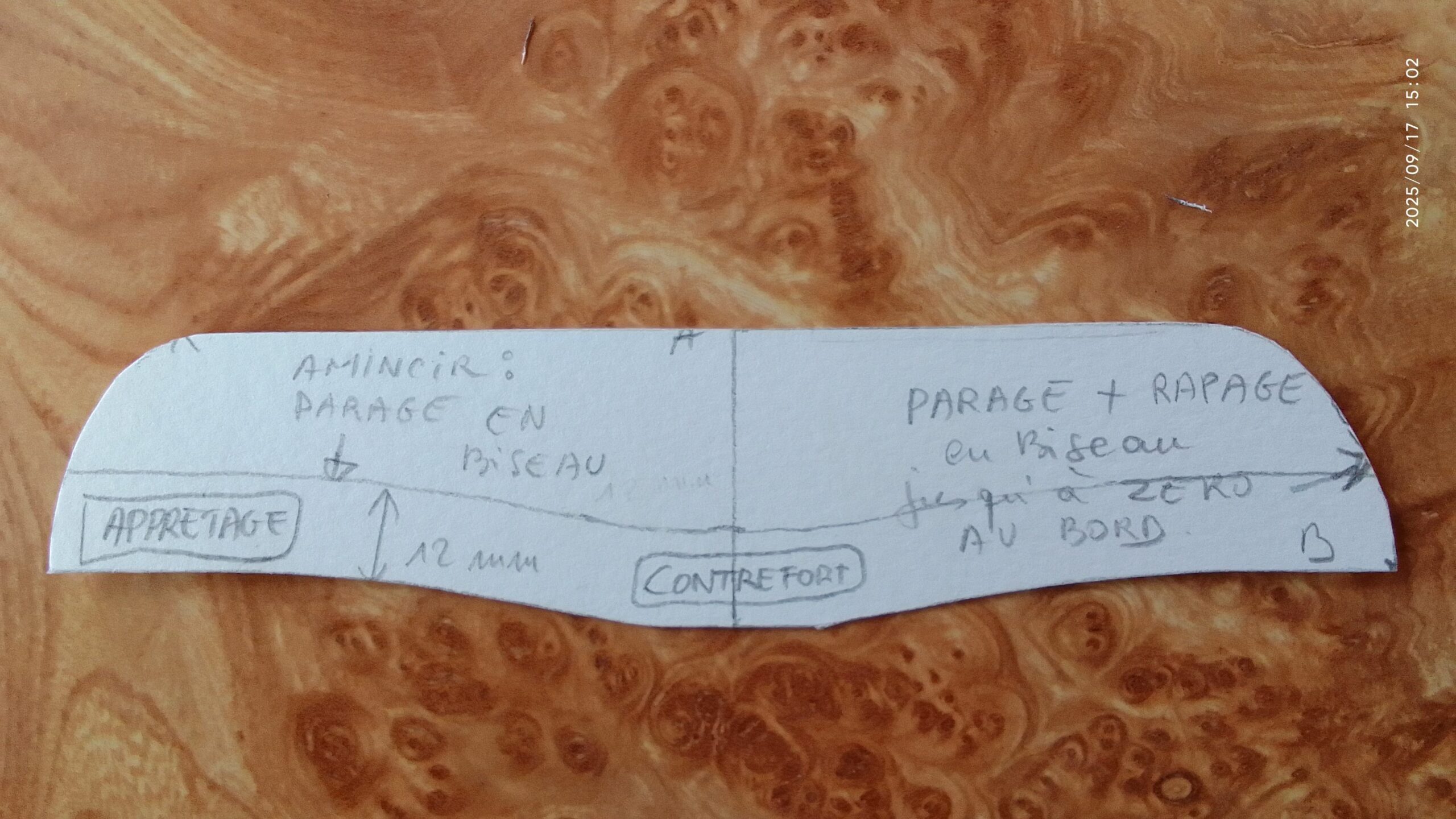

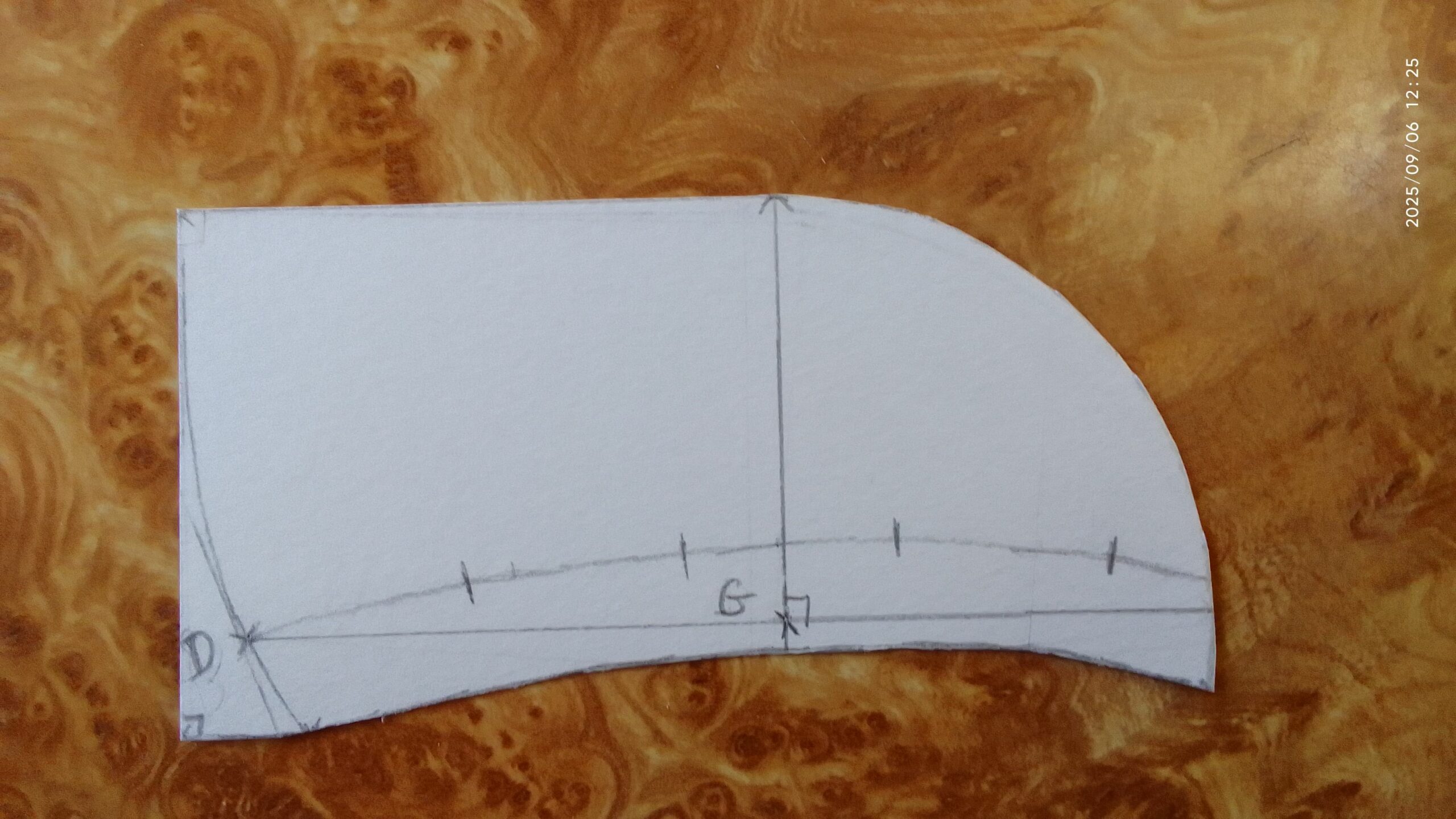

10. PATRON-MATRICES CONTREFORTS

Méthodologie créée par Thierry Mousquès (cette méthode n’apparait nulle part ailleurs) pour faciliter la création du contrefort en procédant par correspondances mathématiques.

Prendre le patron-matrice de la claque (que nous venons d’effectuer)
Sur un repère ABC perpendiculaire en B, placer le point D représentant la hauteur du talon.
Positionner le patron-matrice de la claque comme nous l’avons fait pour la copie de forme, c’est à dire le coin du talon sur le point D et l’avant pied posé sur l’axe (BC). Attention ! Il faut positionner sans prendre en compte la prise de montage !
Tracer le pourtour du patron matrice
Tracer la prise de montage avec le compas (cette fois-ci c’est la carre de forme que nous traçons)
Placer le point E à 5 mm avant le haut de la copie de forme.
Mesurer (DE) puis diviser cette longueur par 2
Reporter sur la carre de forme 5 fois le résultat pour placer le point F.
Tracer la droite (DF)
Placer le point G situé au centre de (DF)
A partir du point G traçons une perpendiculaire sur (DF)
Placer le point H sur la perpendiculaire (G) . Il est situé à 5 mm en dessous du collier de la claque
Tracer le segment [EH]
Pointe sèche du compas sur G pour tracer un arc de cercle reliant H jusqu’à la limite maximale de la prise de montage. Notons le point I à l’intersection.
Placer le point J au coin du talon de la prise de montage
Tracer la droite E et la droite J qui se rejoignent en angle droit. L’intersection marque le point K.
la ligne EHIJKE représente notre patron -matrice de contrefort
Le découper en conservant la partie avant de la chaussure pour pouvoir faire le patron-matrice du bout-dur

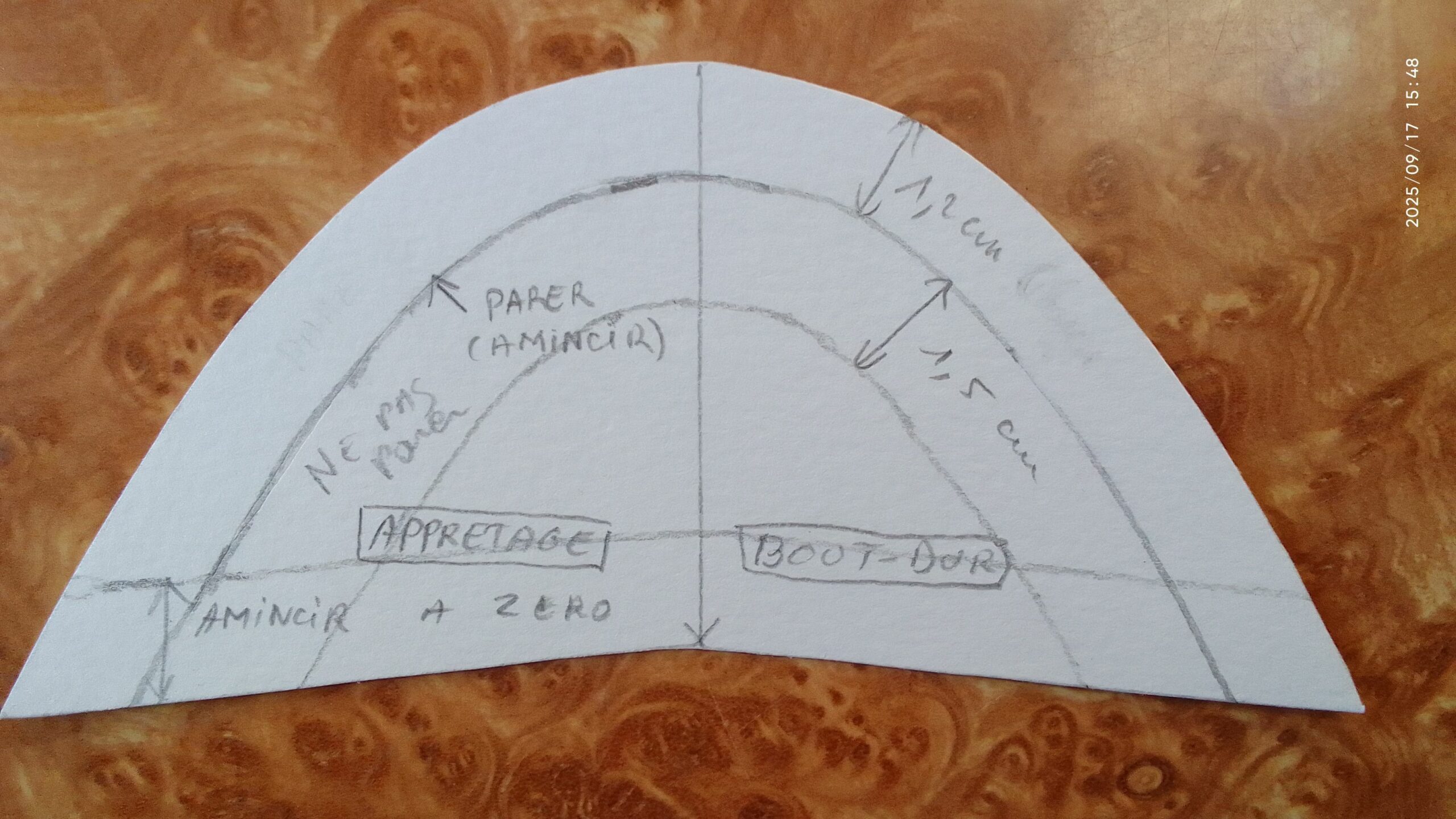

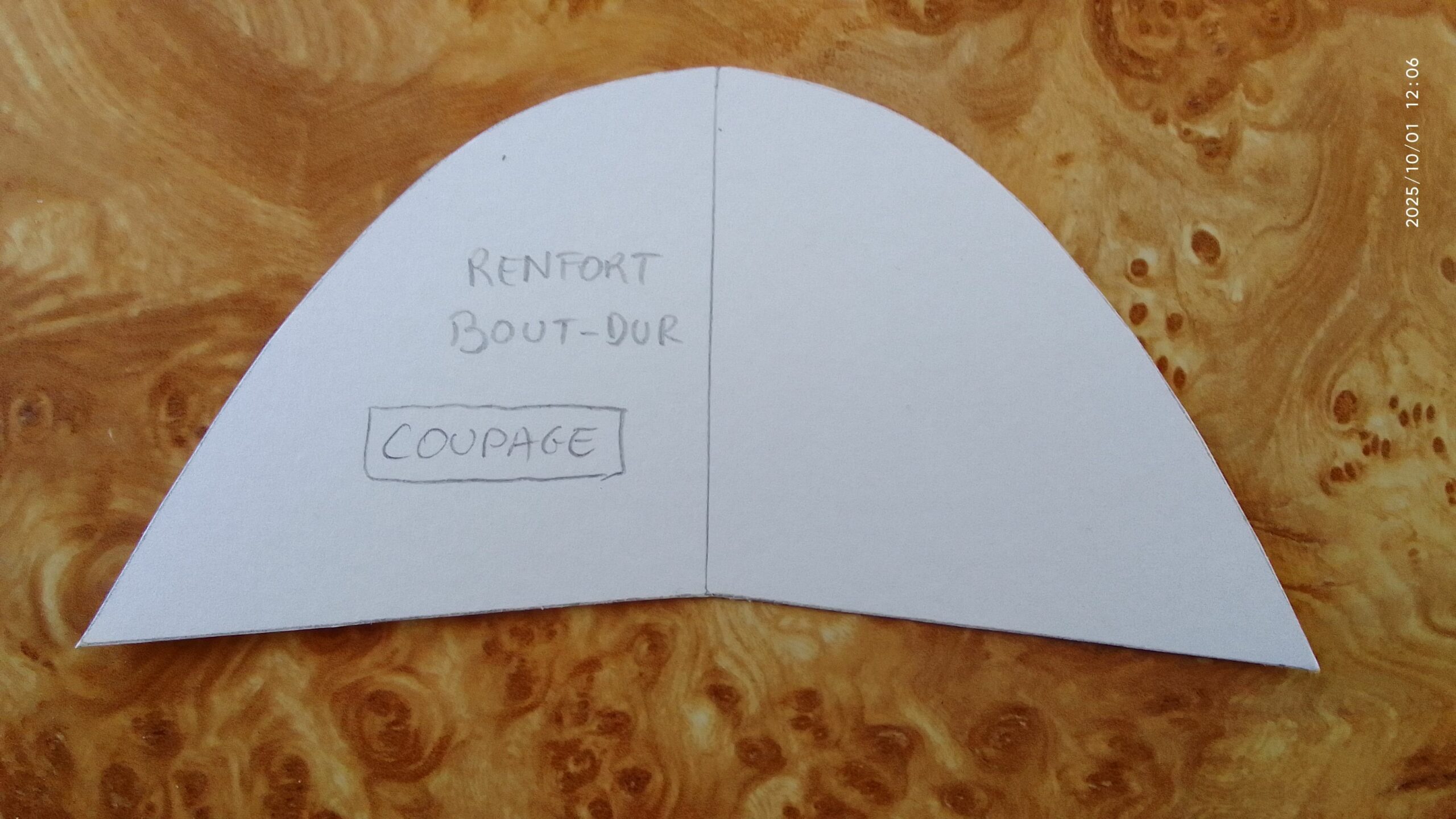

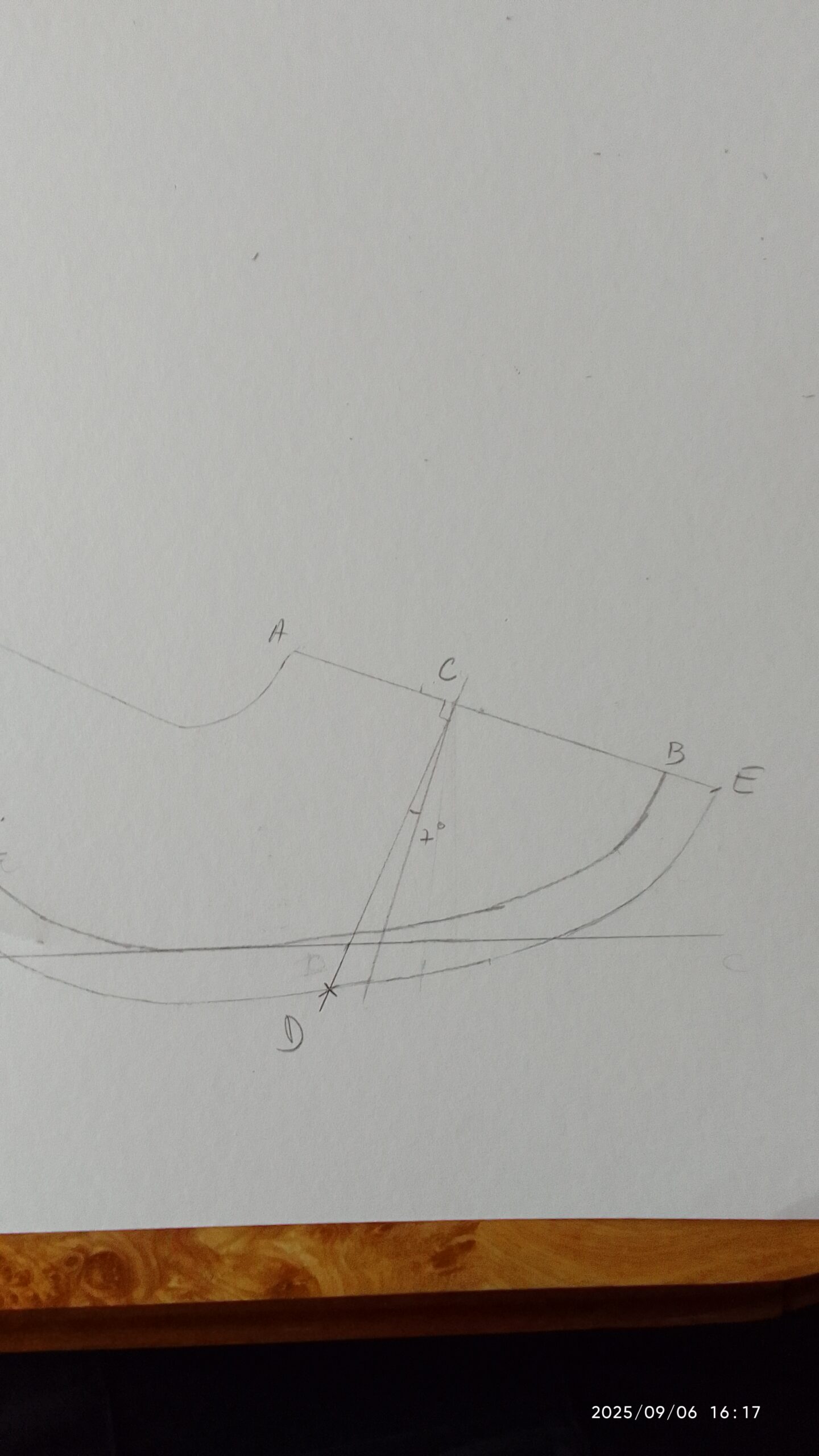

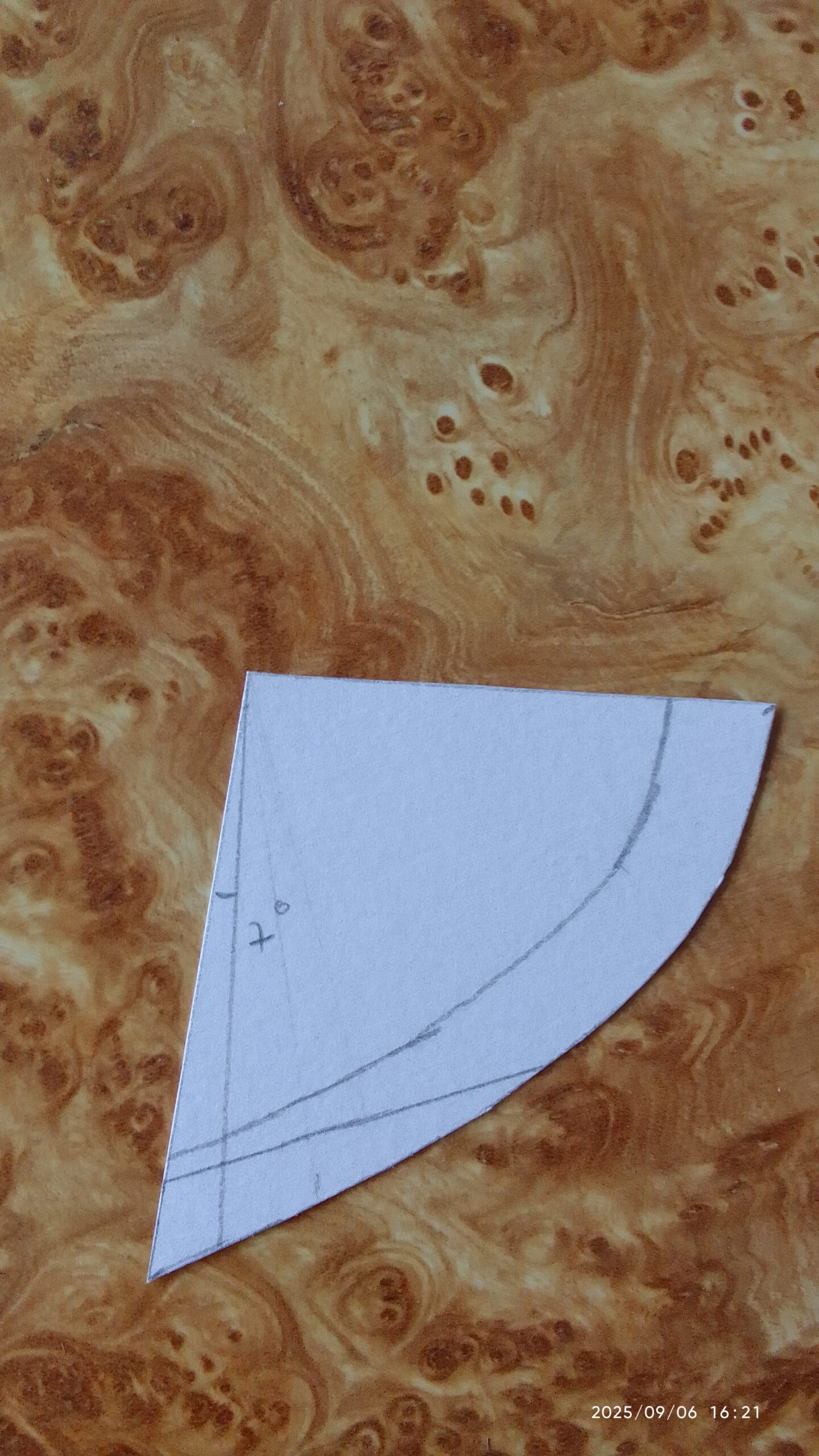

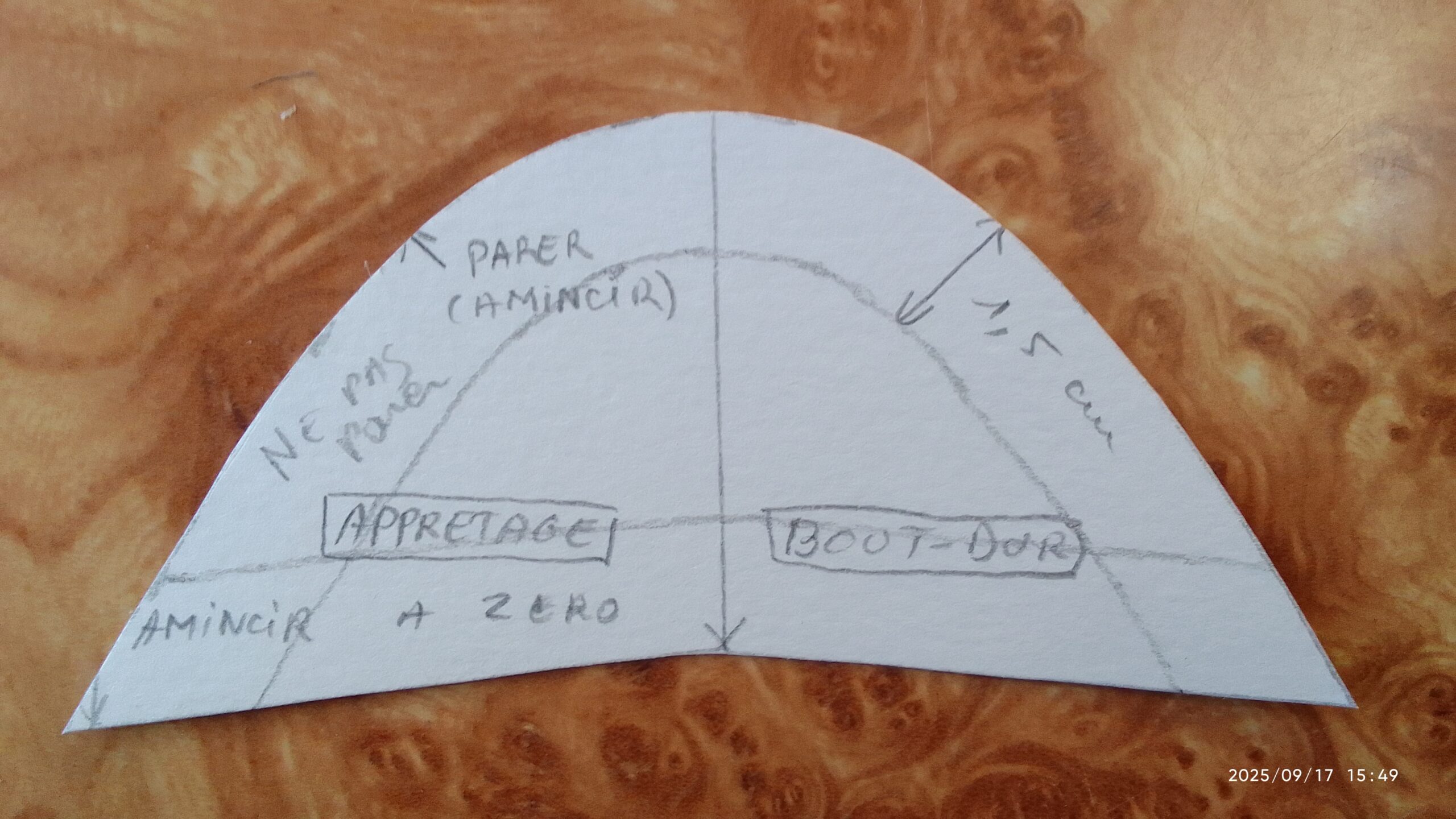

11. PATRON-MATRICE BOUT-DUR

Gommer le point C du plan (ce point est inutile désormais)
Placer A le point de claque.
Placer B, situé sur l’axe de A à l’intersection de la ligne de carre.
Sur l’axe AB placer le point C. Celui-ci est placé à [longueur de AB divisé par 1.8 ] cm du point B.
Tracer la droite C , perpendiculaire à (AB)
Tracer depuis le point C et la droite C un angle de 7 degrés.
Placer le point D qui se trouve à l’intersection de la ligne extérieur de la prise de montage
Placer le point E à l’extrémité du bout de la prise de montage.
Découper en suivant le tracé CDE.
Créer une pochette dédiée aux patrons matrices avec les refs du modèle et de la forme et pointure

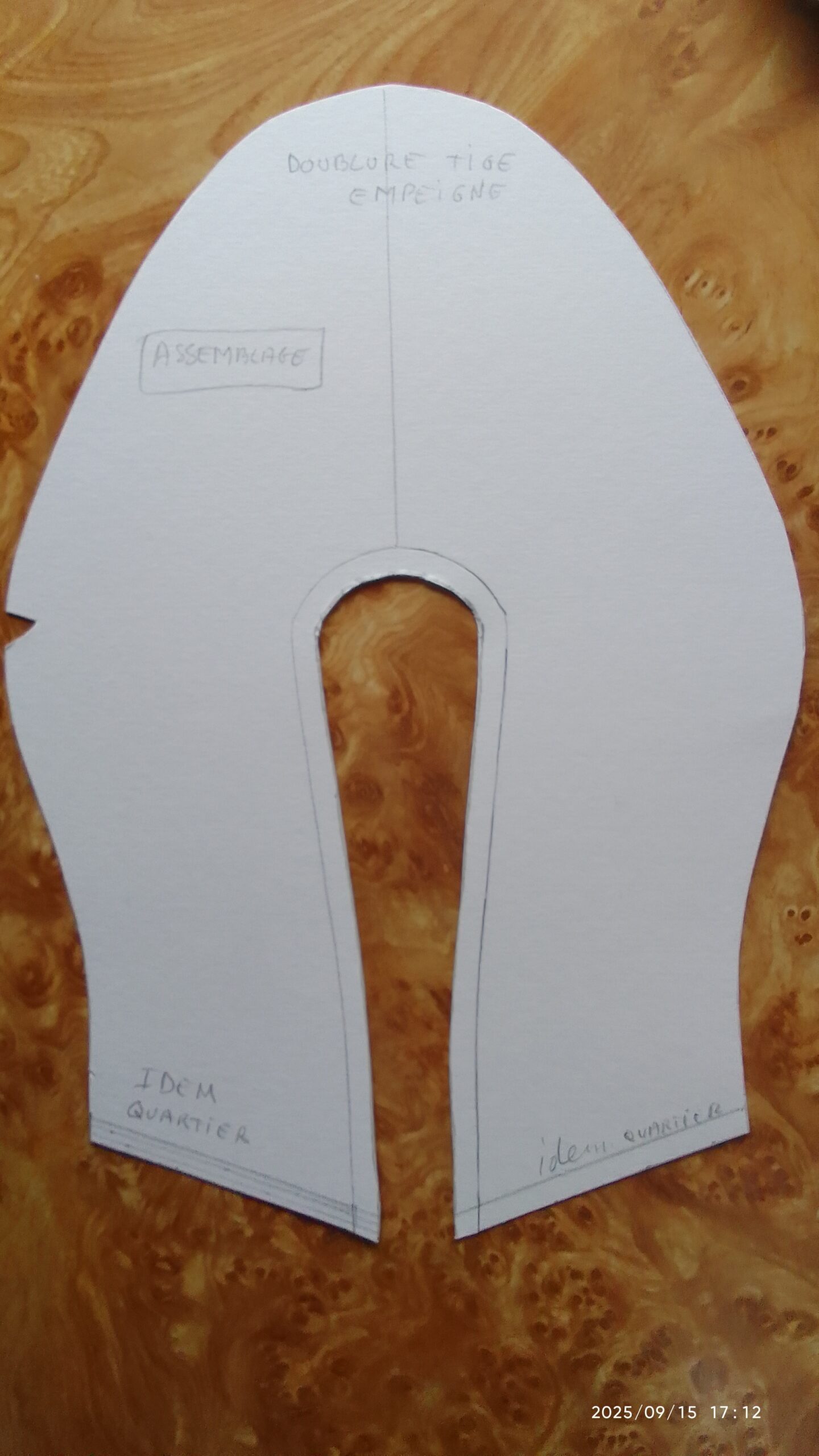

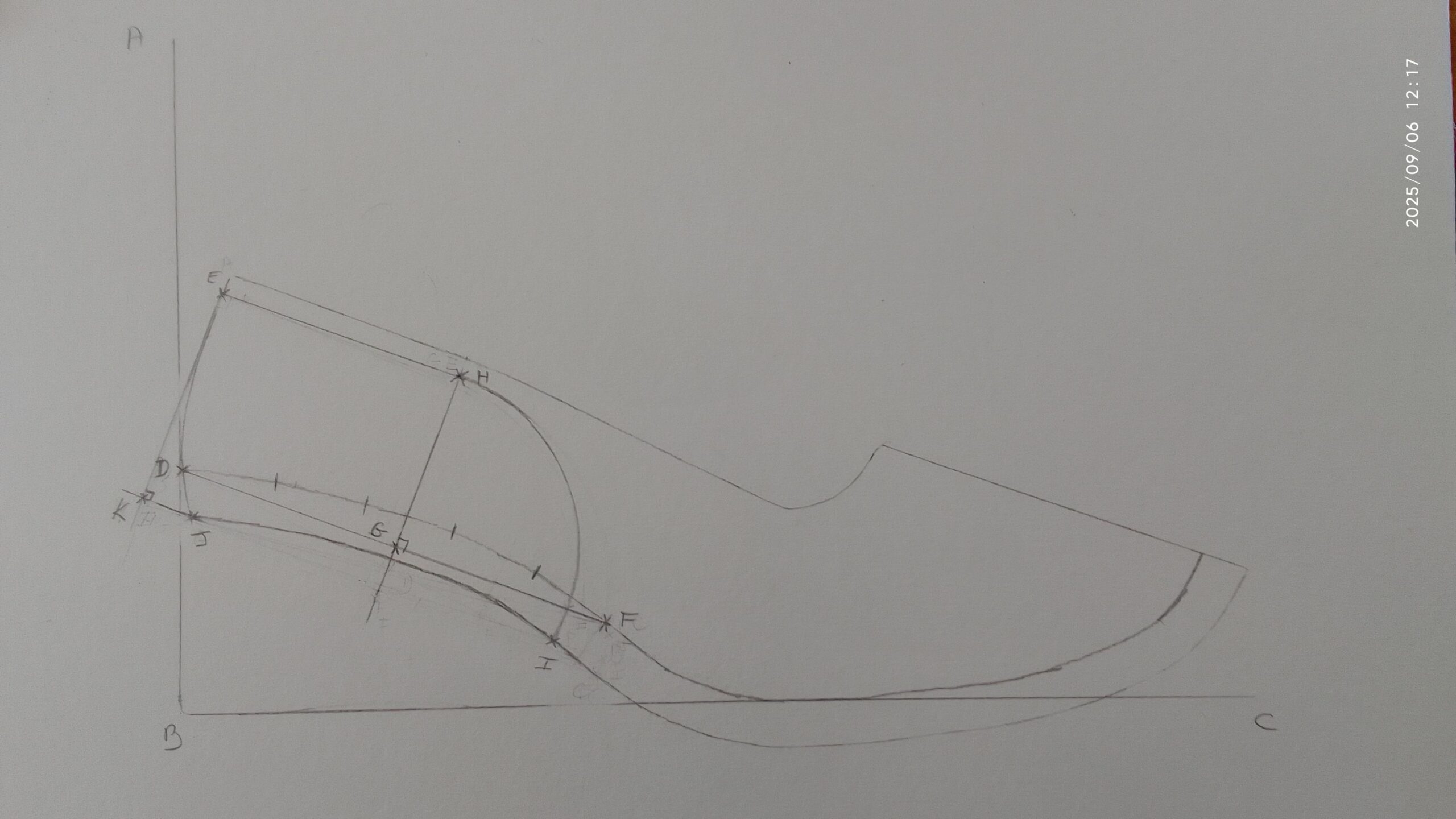

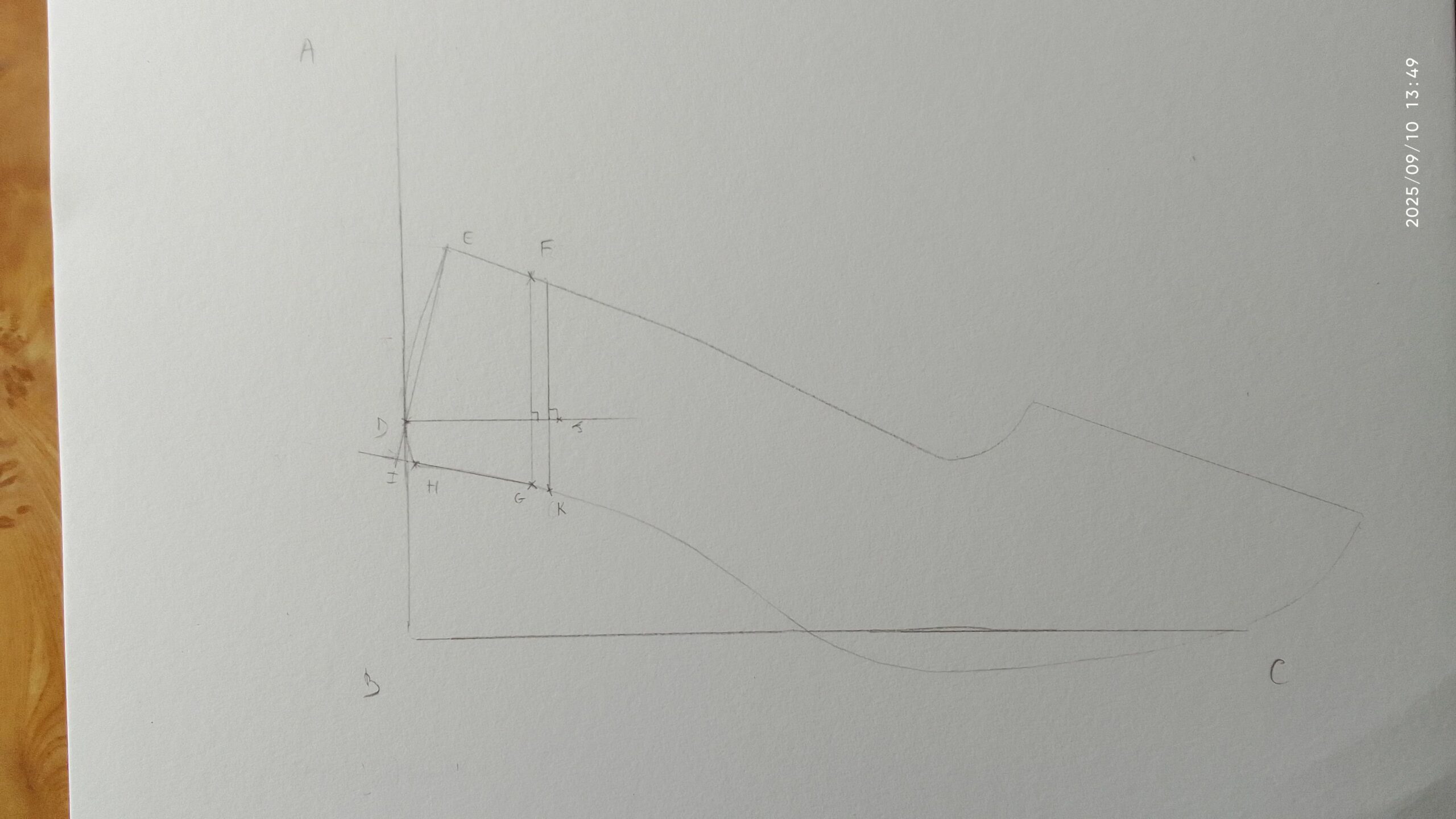

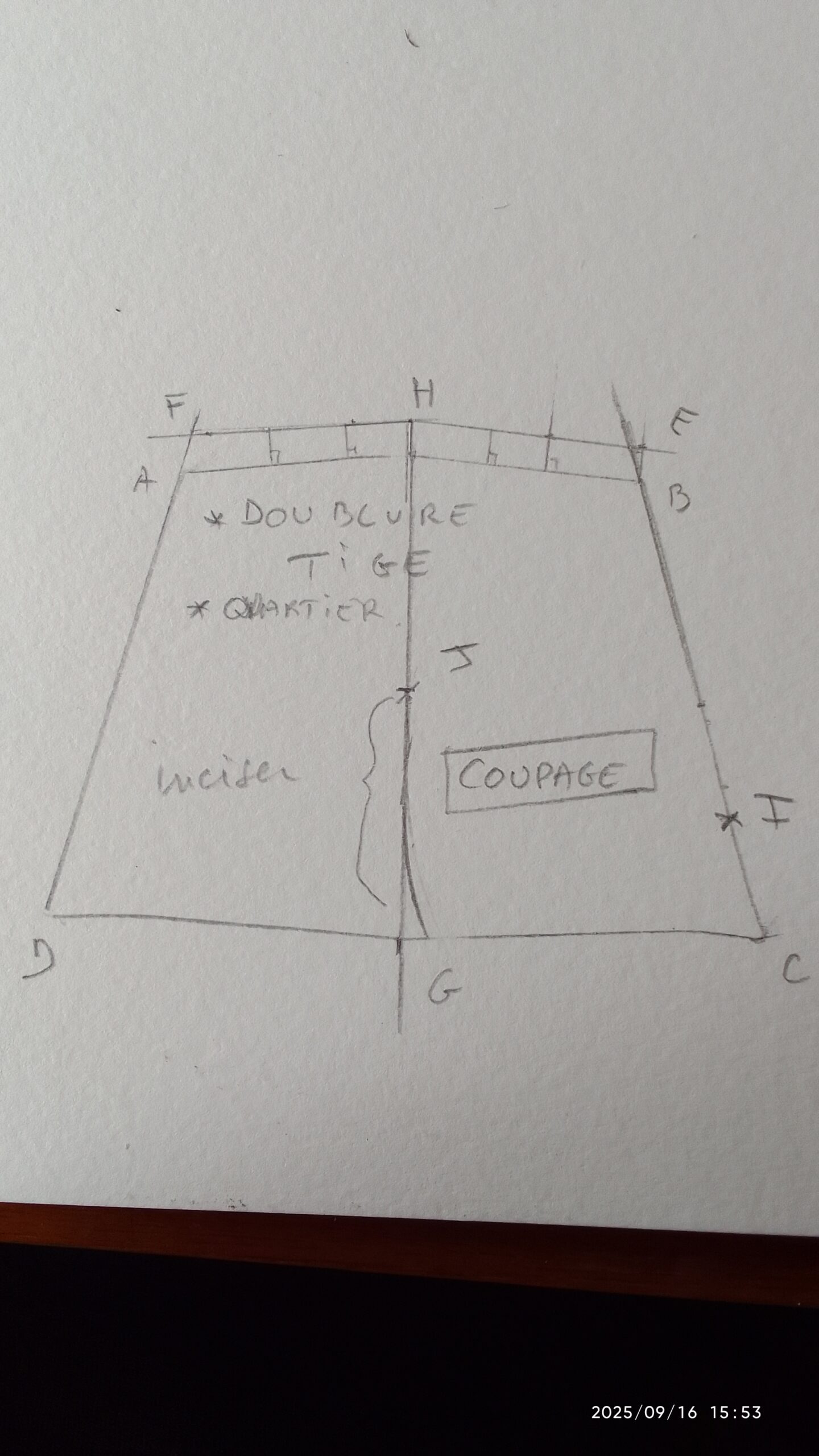

12. PATRONS MATRICES DOUBLURE DE TIGE

Prendre une feuille 300 gr
Tracer un repère orthonormé ABC
Placer le point D sur (AB) , D représentant la hauteur de talon de la forme . Ici 6.5 cm à partir de B
Tracer l’horizontale perpendiculaire à partir de D
Placer le point E au coin supérieur du talon
Placer le point F, situé sur le bracelet de la claque à demi-longueur de (ED) (ici 5 divisé par 2)à partir de E.
A partir de F, tracer la perpendiculaire à l’horizontale D jusqu’à la ligne de la prise de montage. Placer le point G sur cette intersection avec la ligne de montage.
Placer le point H , situé sur le coin inférieur du talon
Tracer une droite (GH) dépassant le repère ABC
Faisons rencontrer (ED) et (GH) en un angle droit. Il s’agit du point I.
Sur l’horizontale (D) plaçons la droite (JK) qui sera parallèle à (FG) 5 mm plus loin que (FG). (Sur la photo J devrait être plutôt en haut et non au centre, c est une erreur à corriger)
Découper EIKJ en prenant soin de ne pas abîmer le devant du dessin car nous en avons besoin.

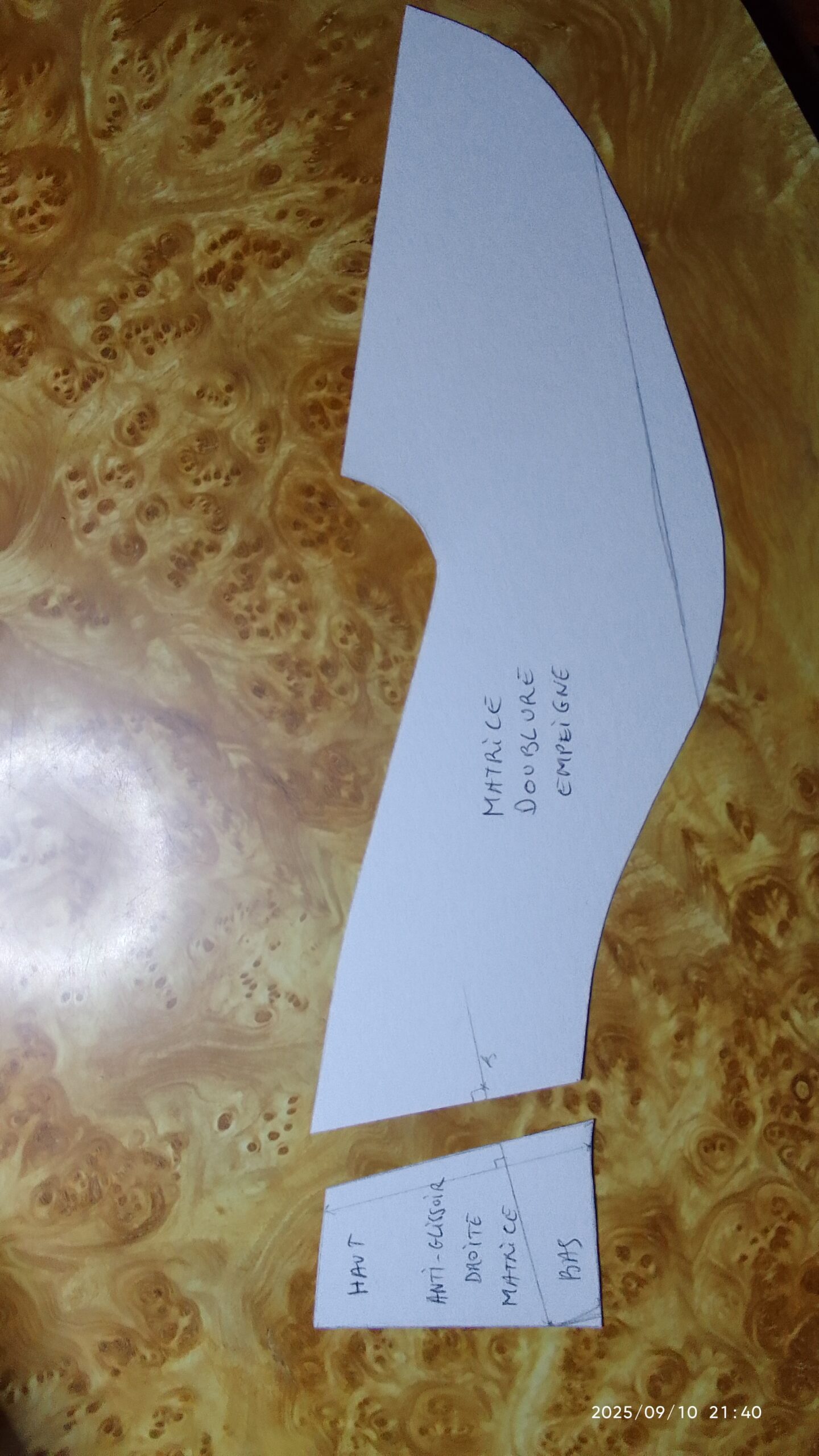

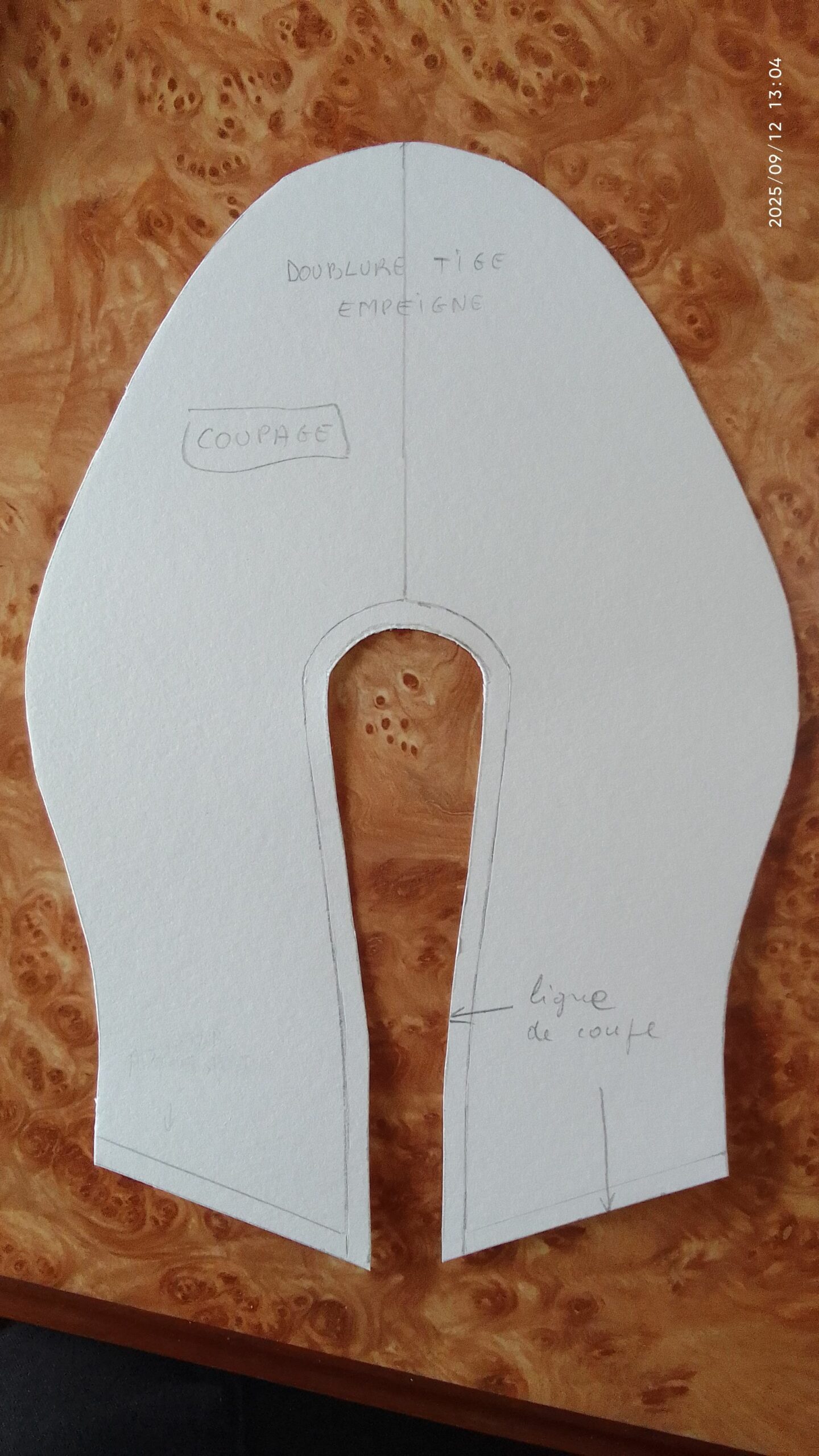

Découper le pourtour de l’empeigne restante. Elle sera une matrice elle aussi.

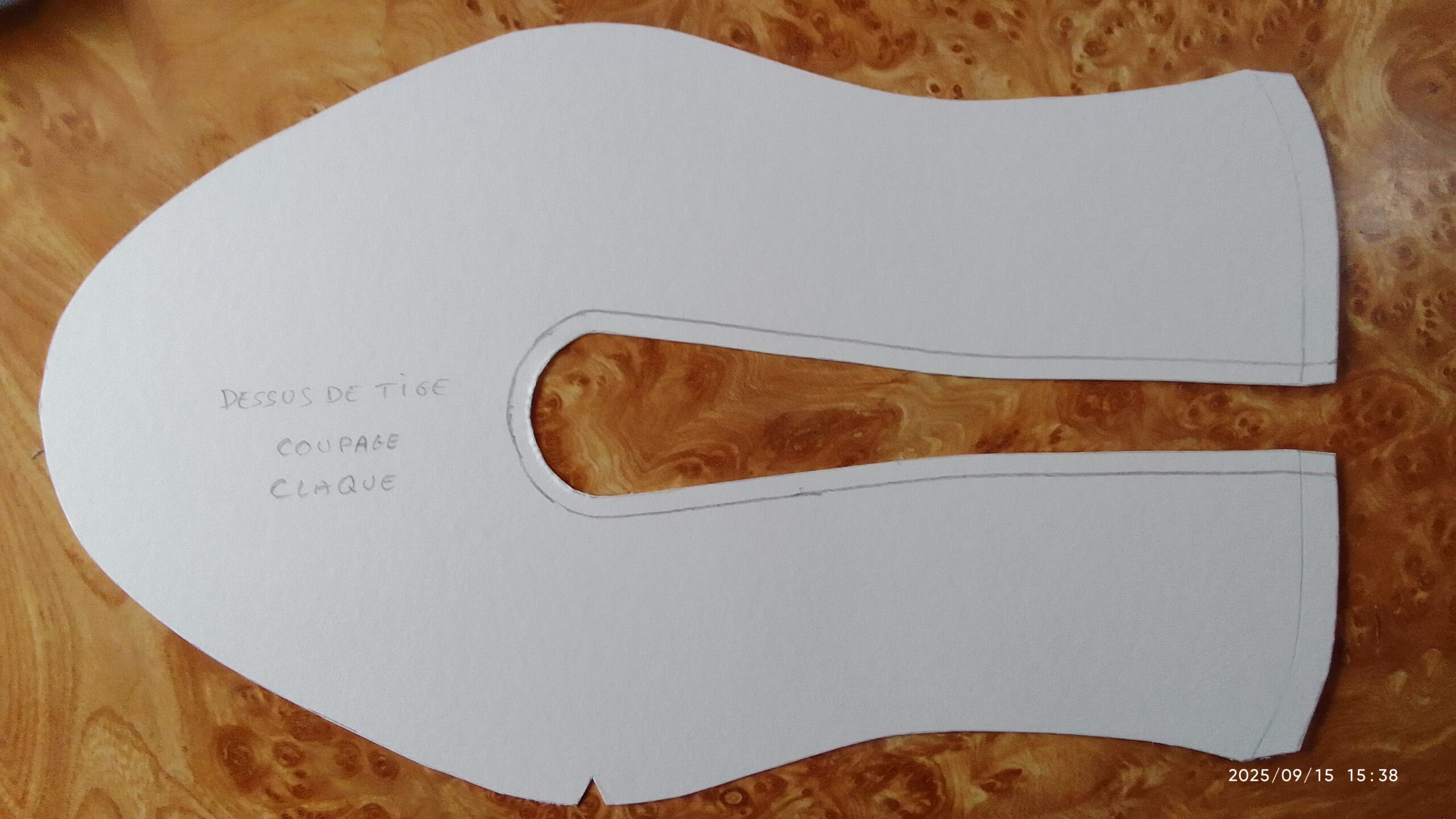

13. PATRON DE COUPE DESSUS DE TIGE

Prendre une feuille 300 g
Prendre le patron-matrice de tige et tracer son contour.
Retourner le patron et dessiner en longeant l’axe médiant (celui-ci doit être couvert par le nouveau tracé) afin de créer la claque complète.
Ne pas marquer d’encoche (comme sur la photo) car cela risquerait de nuire à la couture au montage.
Ajouter sur la ligne du talon 0.75 cm en plus. Pour faire, utiliser le compas , pointe sèche sur la ligne du talon
Sur les coins de chaque talon, ajuster la symétrie car cette partie sera repliée à l’intérieur (lèvres de la jointure talon).
Ajouter au compas 5 mm supplémentaires au dessus de la ligne du bracelet
Découper le pourtour

A VOIR S IL FAUT RAJOUTER 5 mm SUR LA HAUTEUR DU QUARTIER INTERIEUR COMME POUR LES SOULIERS HOMME

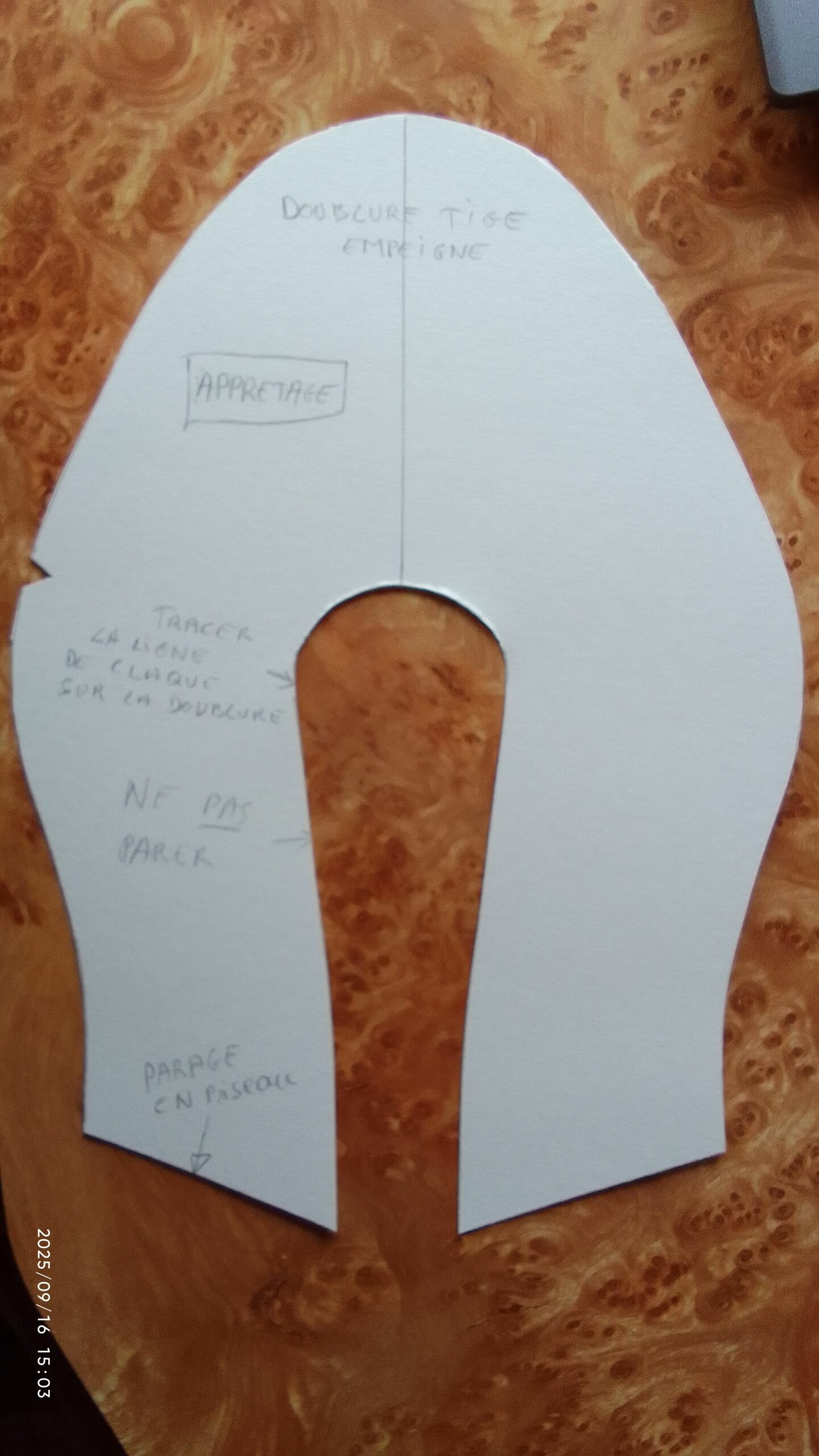

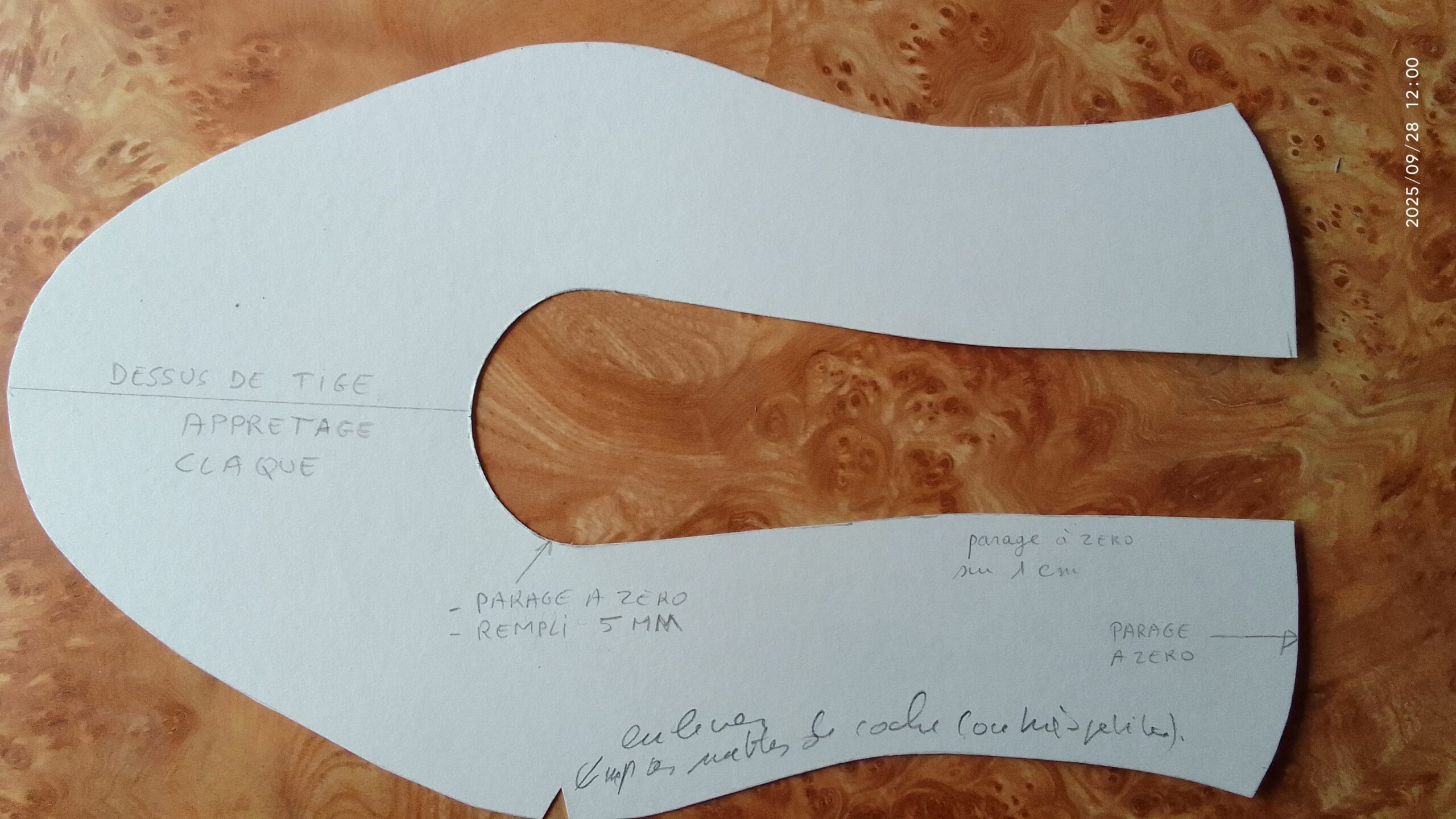

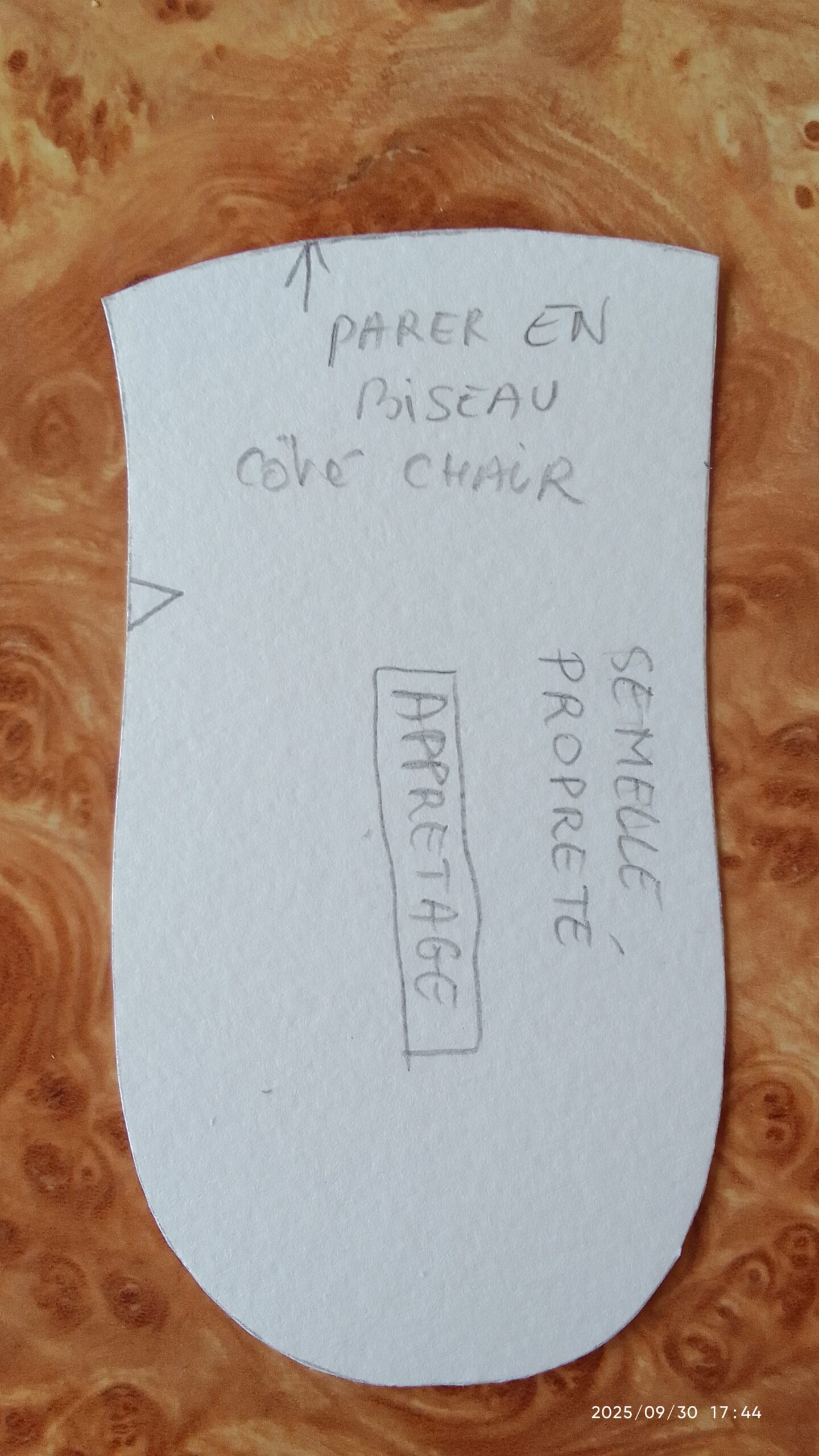

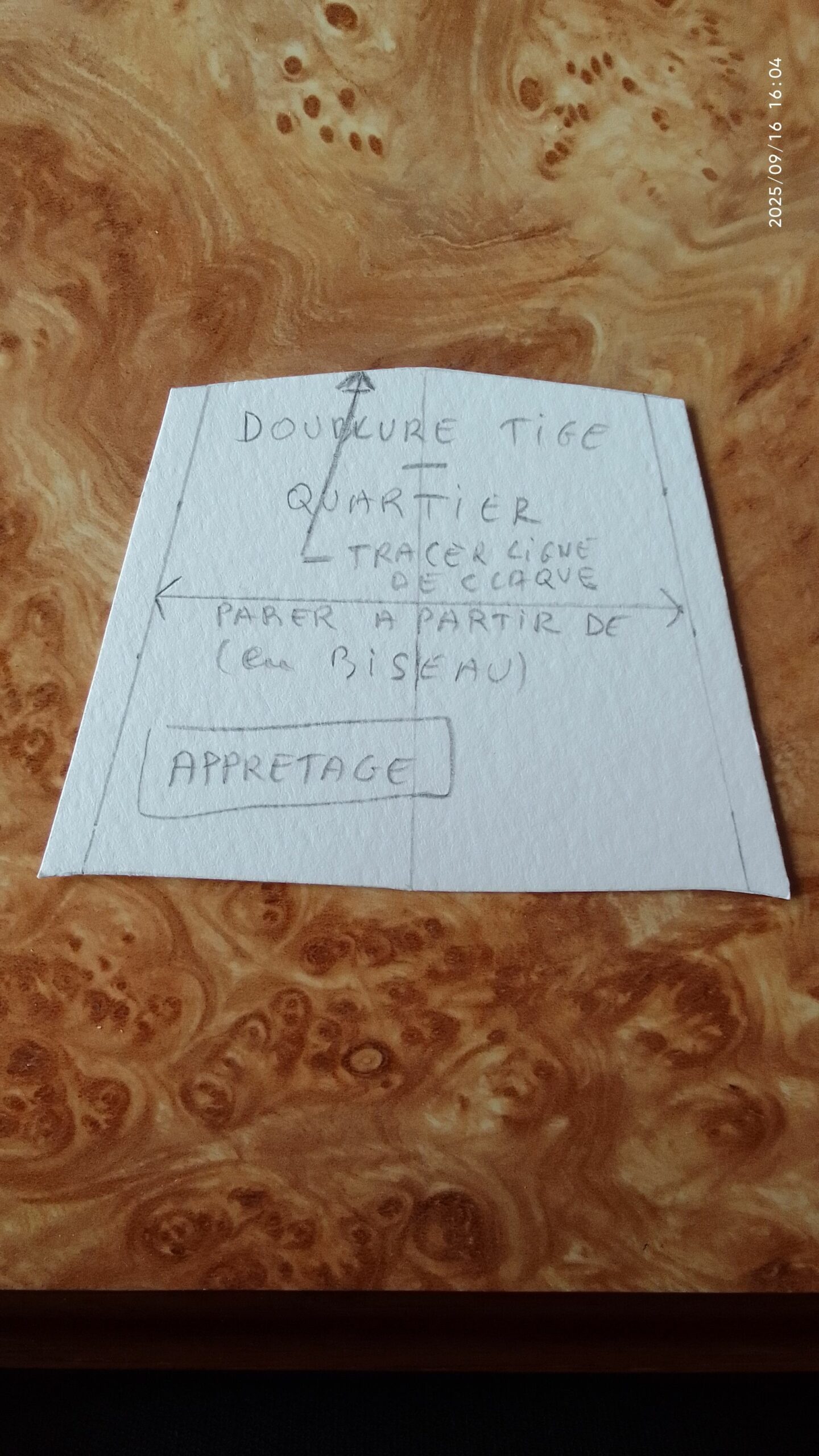

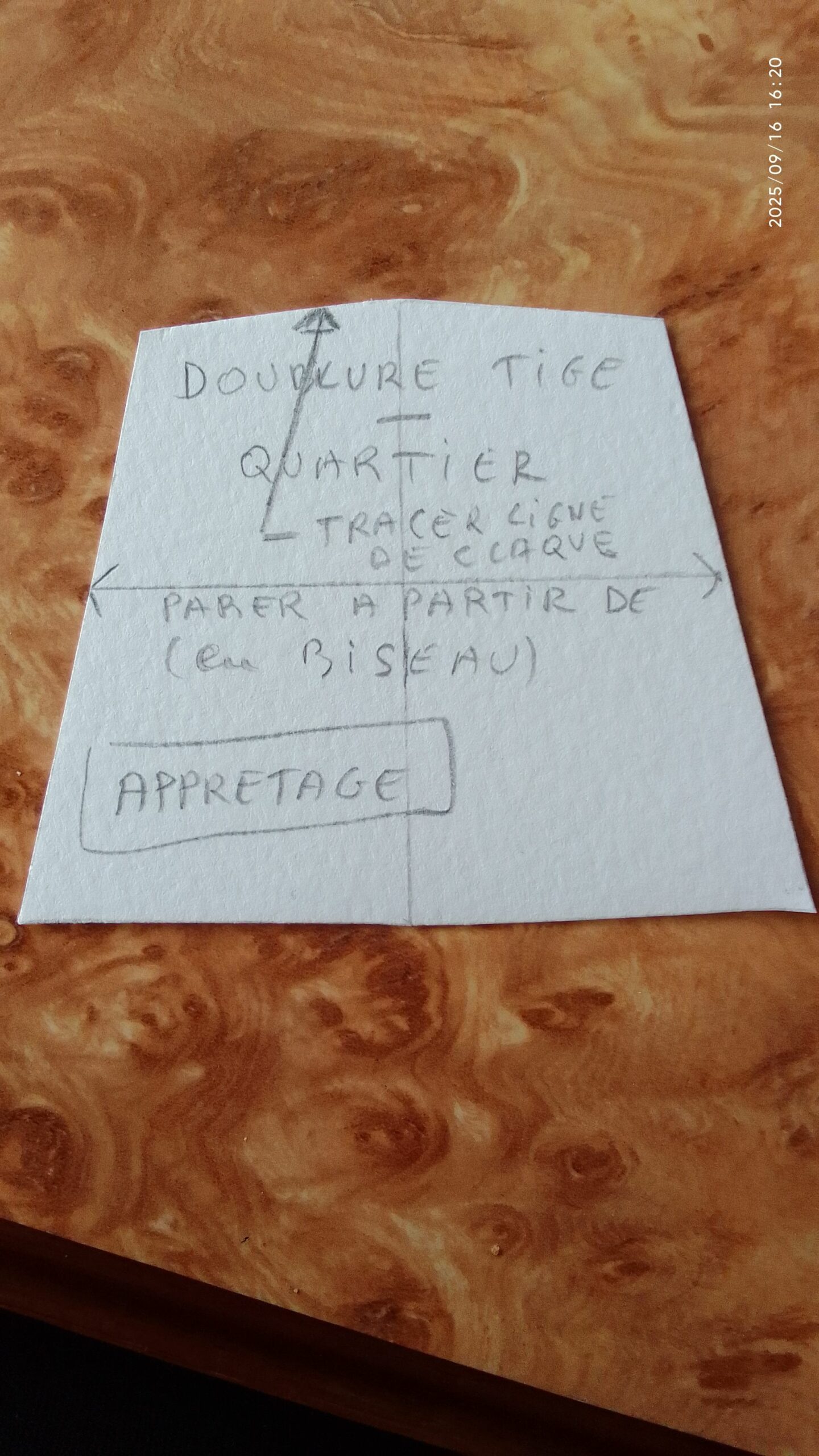

14. PATRON D’APPRETAGE DESSUS DE TIGE

Prendre une feuille A3 300 g
Prendre le patron matrice du dessus de tige et tracer le contour de celui-ci
Dessiner l’autre côté symétrique pour obtenir la claque complète
Au compas, tracer la zone de parage à effectuer. (5 mm en dessous de la ligne du bracelet de la matrice). Le parage inclut aussi la zone de rempli (total 1 cm de large)
Indiquer la ligne à partir de laquelle il faut parer pour effectuer la jointure entre talons (parage à zéro) ainsi que la ligne de parage + rempli du bracelet (parage à zéro)
Découper le patron en suivant la ligne intérieure du bracelet

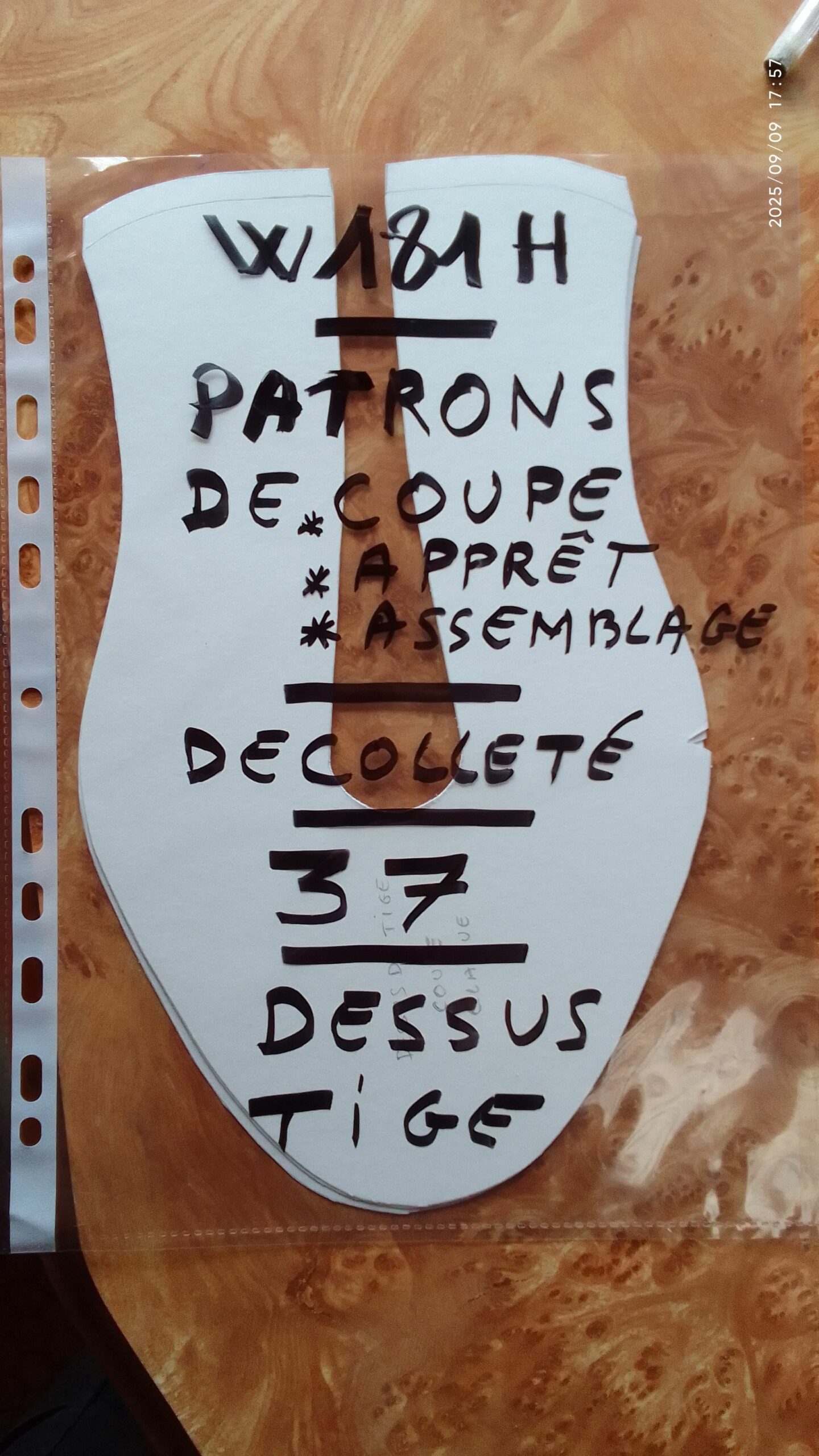

Indiquer les refs sur le patron

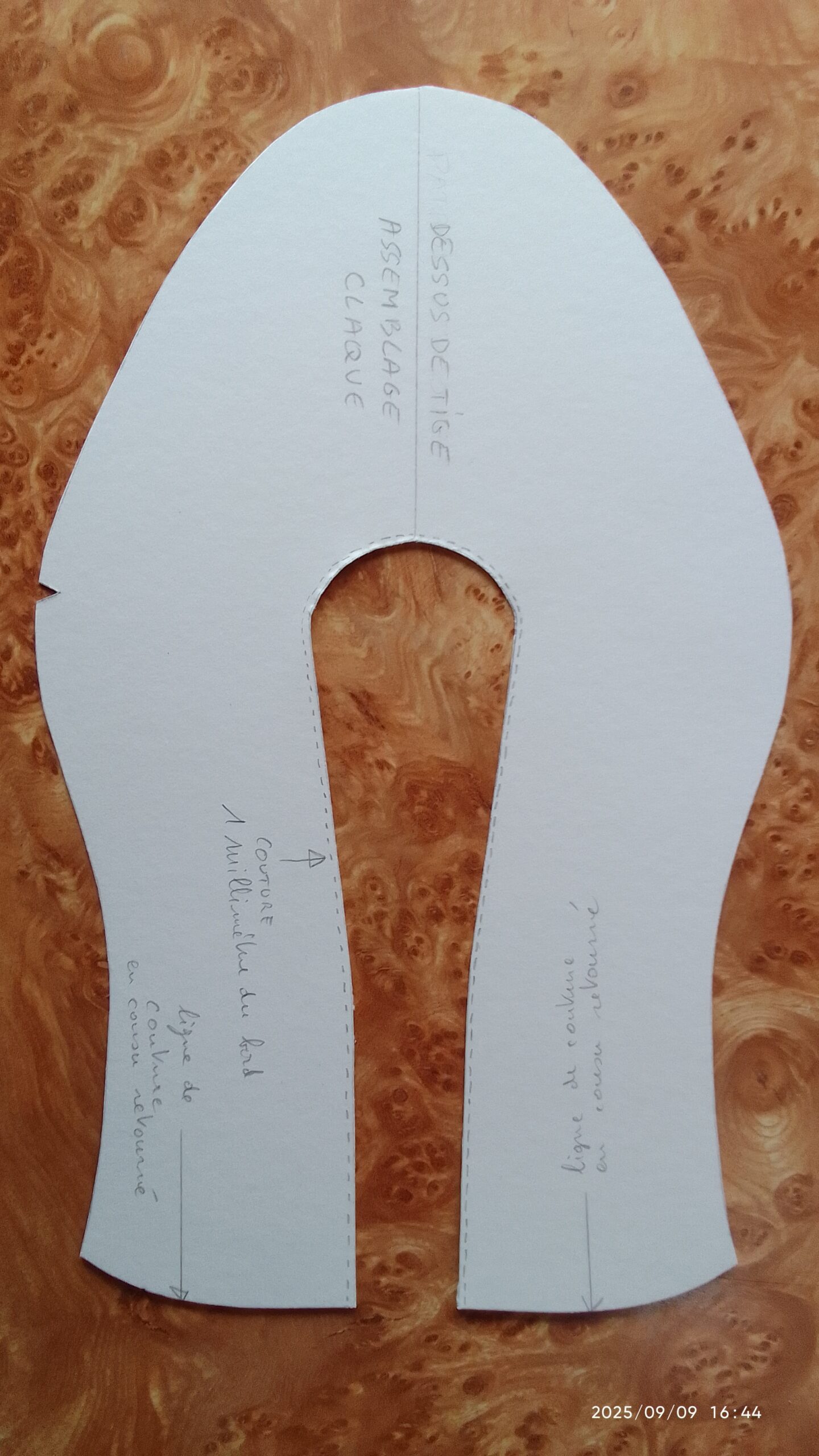

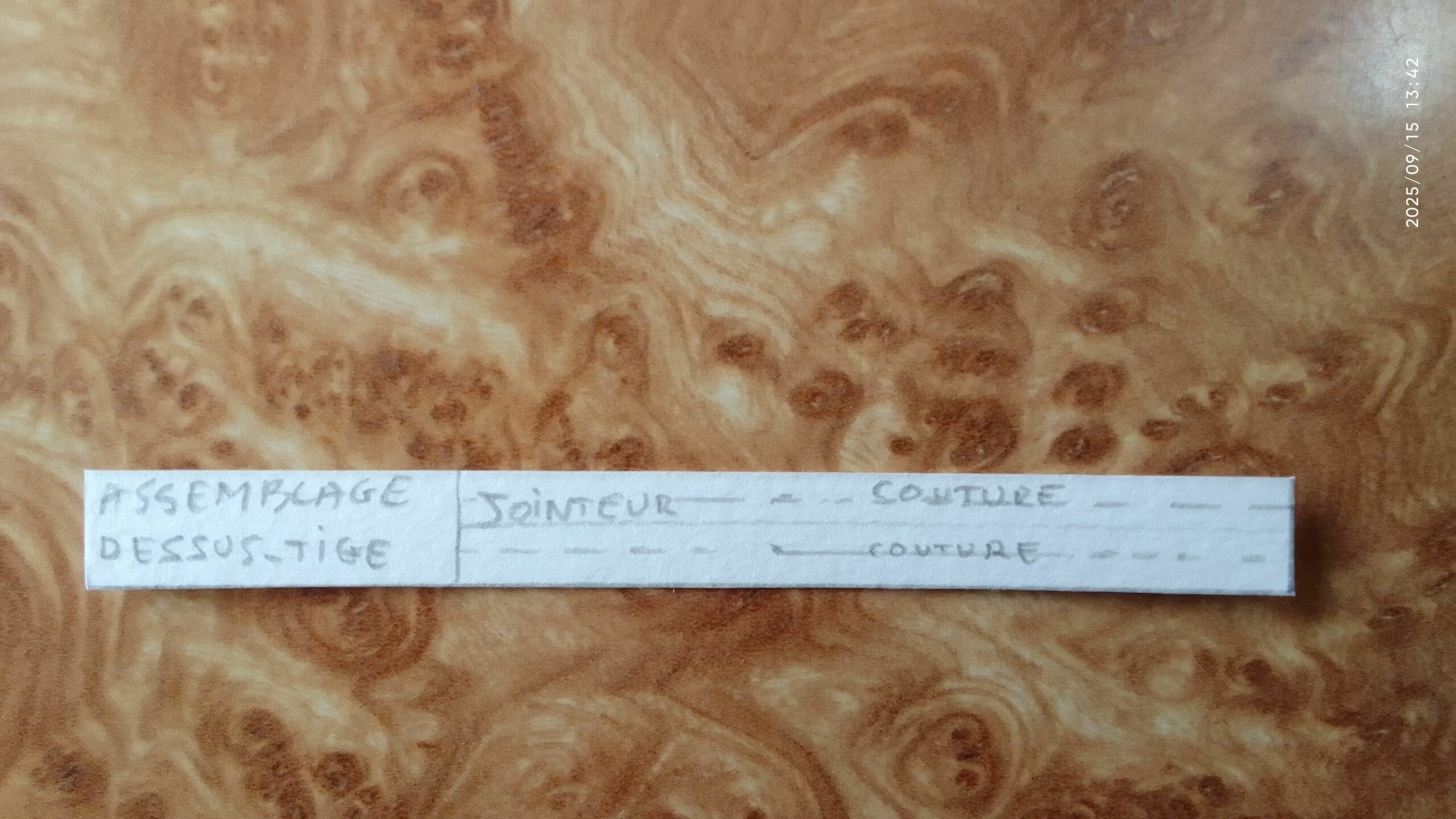

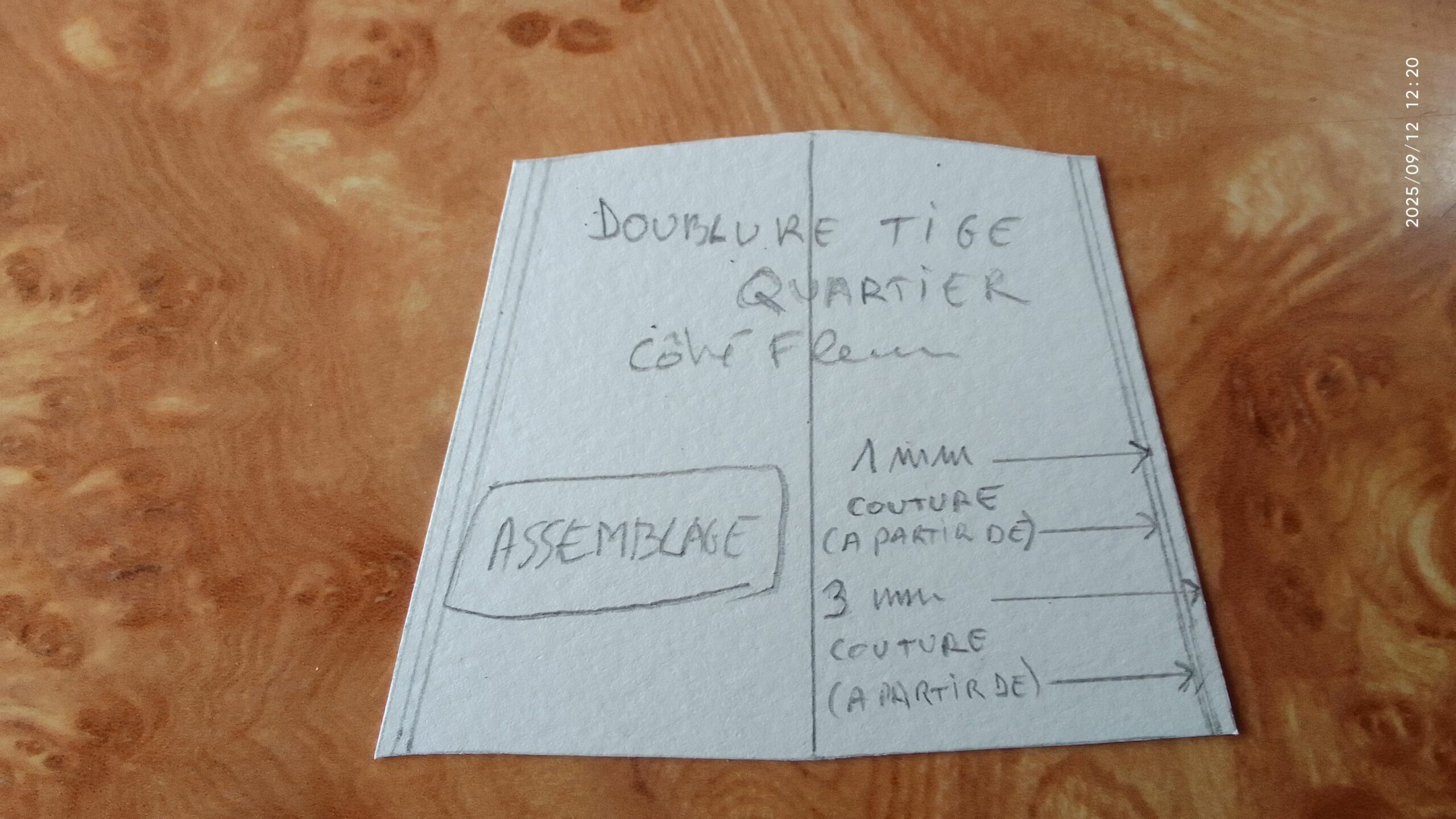

15. PATRON D’ASSEMBLAGE DESSUS DE TIGE

Prendre une feuille A3 300 g
Prendre le patron-matrice -tige et tracer le contour de celui-ci .
Retourner le patron-matrice tige et dessiner son contour en longeant l’axe médiant (celui-ci doit être couvert par le nouveau tracé) afin de créer la claque complète.
Marquer sur un des côtés une encoche (celle-ci permettra d’identifier le côté interne de la forme)
Tracer couture de bracelet 1 mm en dessous de la ligne de claque
Indiquer la ligne de couture pour jointage des quartiers au talon. Elles est située en bordure du patron.

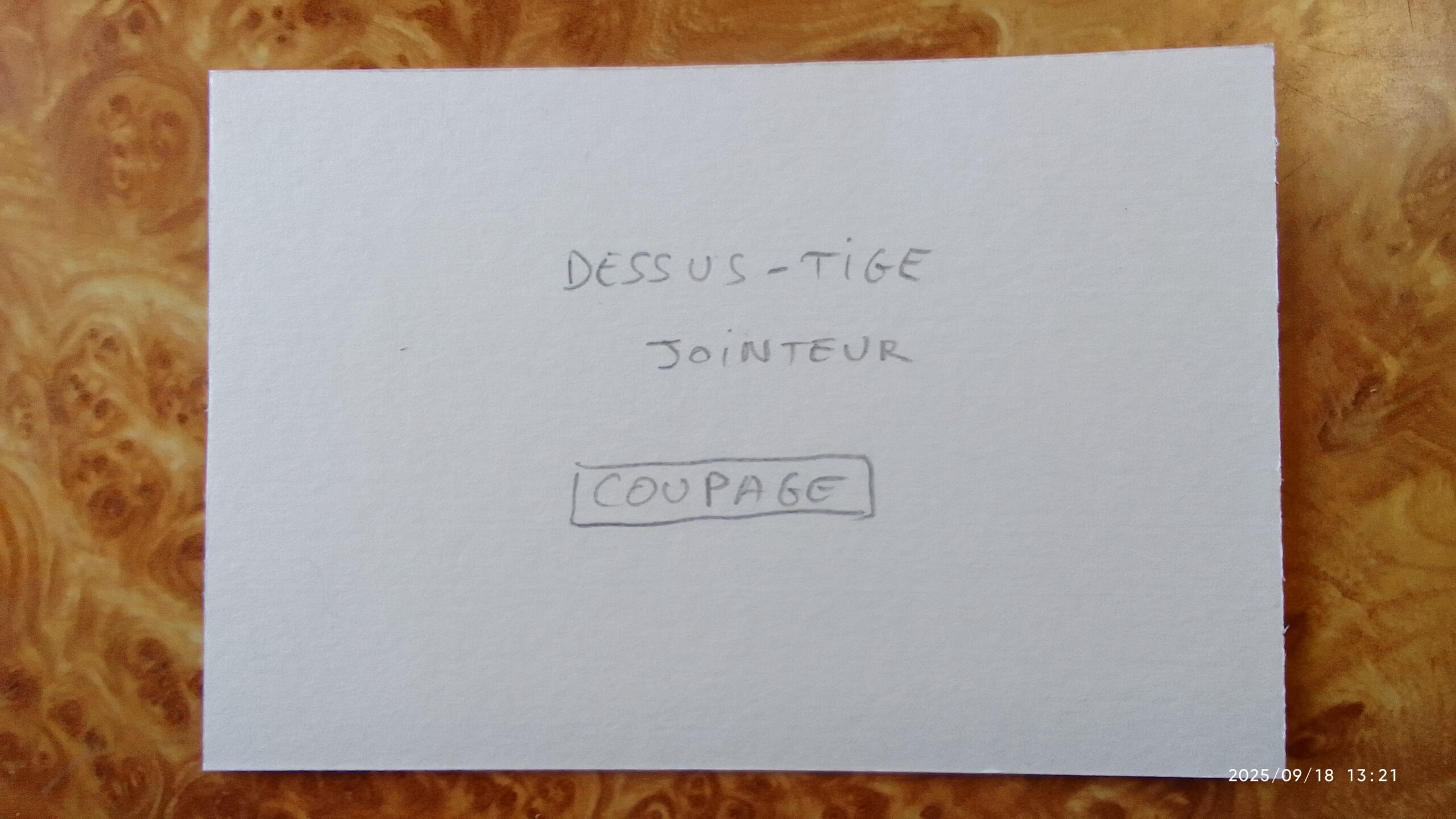

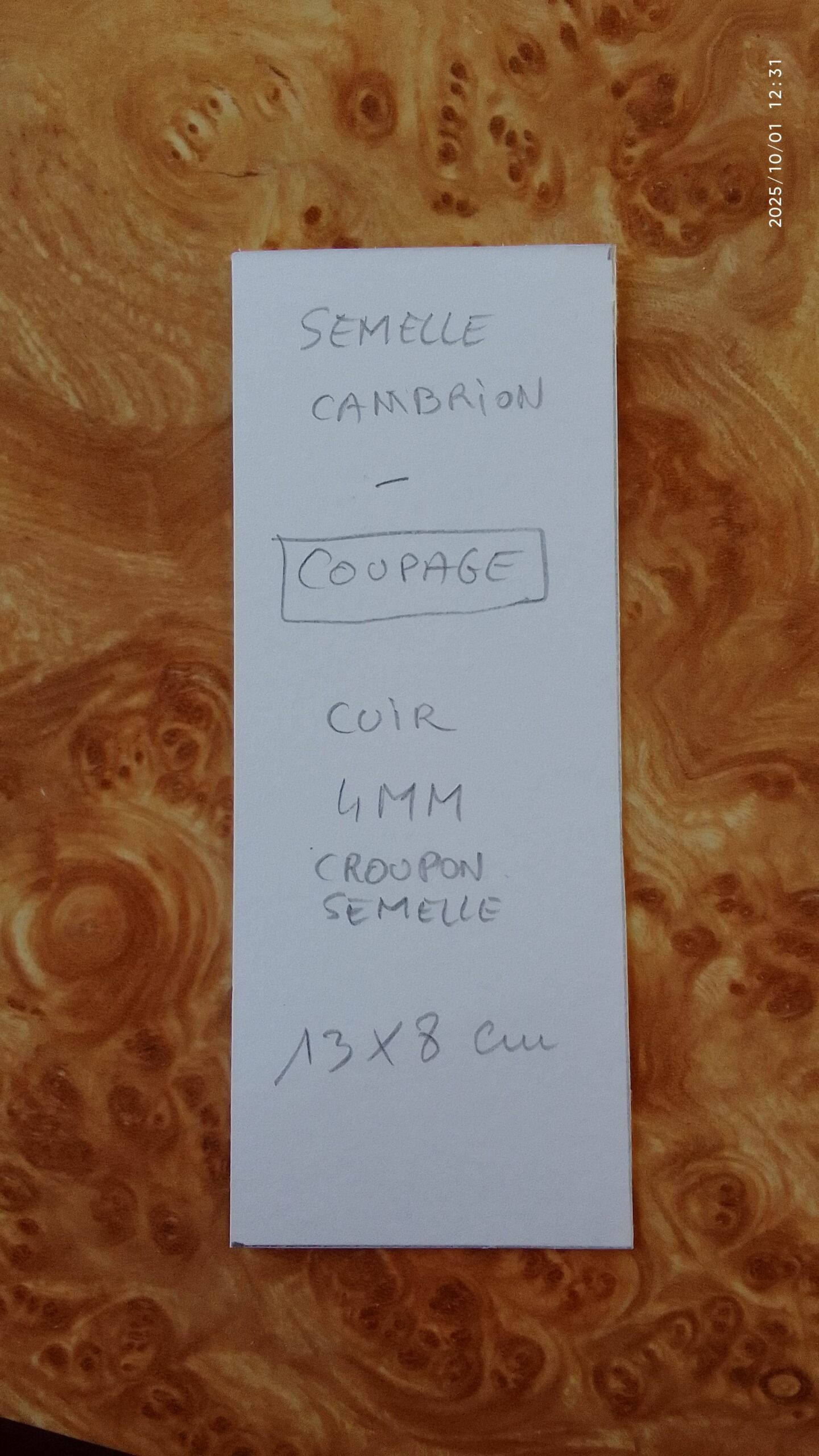

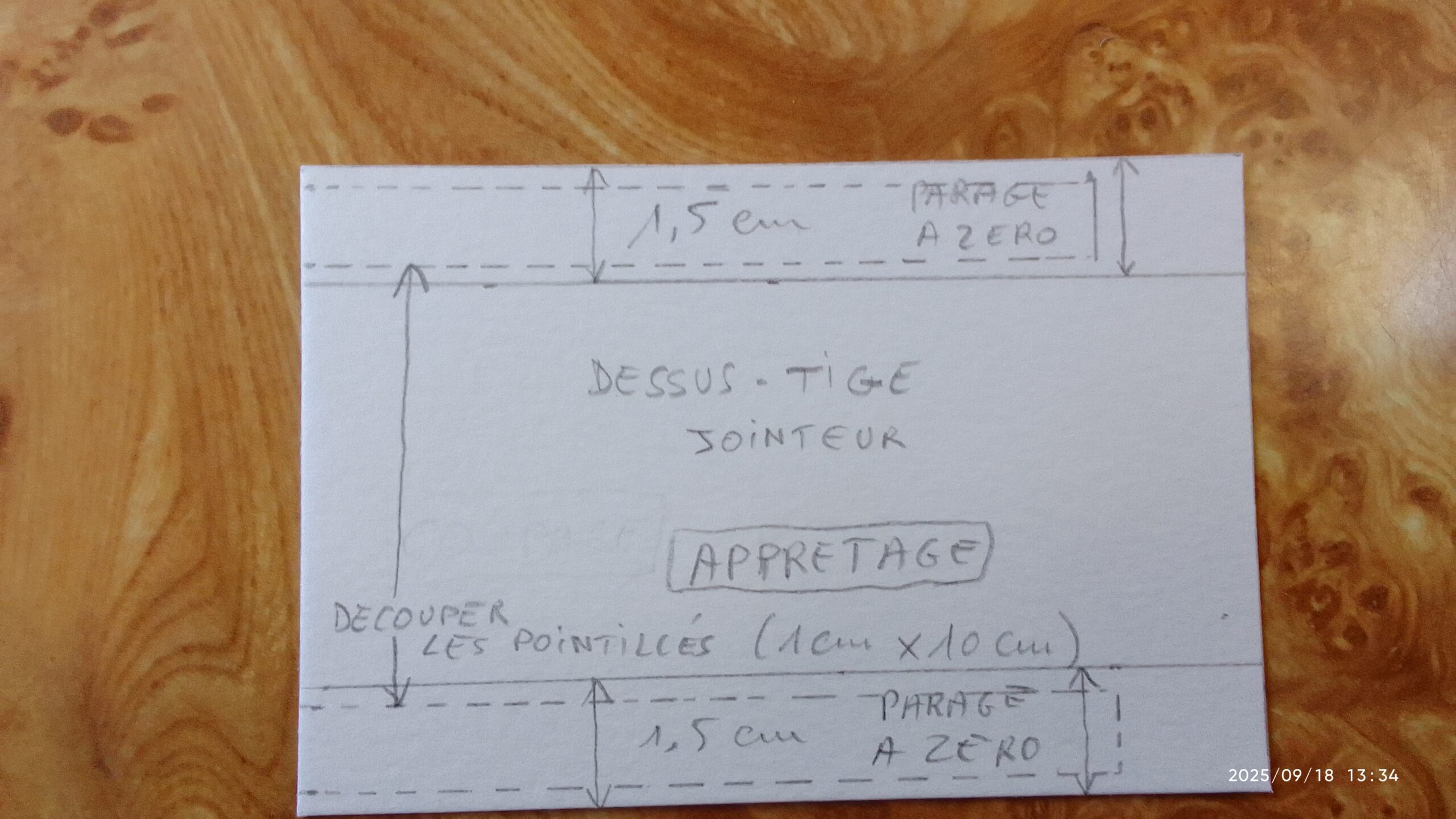

16. PATRON DE COUPAGE CAVALIER DESSUS DE TIGE

Prendre le coin d’une carte à patronner .
Tracer un rectangle de 8 x 12 cm
Indiquer les refs sur le patron
Découper ce rectangle

17. PATRON D’APPRETAGE CAVALIER DESSUS DE TIGE

Le but d’avoir un rectangle de cuir large est de pouvoir parer les jointeurs facilement (la main maintient facilement le cuir pendant que l’autre pare. Sinon le jointeur bouge dans tous les sens).

Prendre le coin d’une carte à patronner .
Tracer un rectangle de 8 x 12 cm
Tracer 2 marges de 1.5 cm de large sur toute la longueur. Cette zone est à parer à zéro.
Tracer les cavaliers en pointillés (1 x 10 cm)
Indiquer les infos
Découper le rectangle de 8 x 12

18. PATRONS D ASSEMBLAGE DE CAVALIER DE DESSUS DE TIGE

Prendre le coin d’une carte à patronner .
Tracer un rectangle de 10 cm de long par 1 cm de large.
Indiquer ” Dessus de tige / Jointeur / Assemblage / Coudre à 2.5 mm du bord (de chaque côté)
Découper
Mettre l’ensemble des patrons de dessus de tige dans une pochette avec les refs

19. PATRON DE COUPAGE DE QUARTIER DE DOUBLURE DE TIGE

Prendre carton à patronner 300 g
Prendre matrice de quartier doublure
Tracer la matrice
Retourner le carton sur l’axe de symétrie afin d’obtenir l’autre côté
Indiquer les points ABCD sur chaque coin.
Créer une marge de 5 mm sur la hauteur . Ces 5 mm représentent la zone d’ébavurage de la doublure.
Nommons E et F les deux extrémités de la hauteur
Placer G et H qui sont les points les plus hauts et plus bas . GH est l’axe de symétrie.
Prendre le quart de (BC) et placer I depuis C
Prendre la moitié de l’axe de symétrie (hors marge d’ébavurage) et placer J
Depuis I, tracer un arc de cercle qui va partir de l’axe de symétrie et qui va couper (DC)
Relier J avec l’intersection de l’arc de cercle sur (DC)
Inciser de J jusqu’à l intersection de l’arc de cercle sur (DC)
Découper le pourtour et inciser à partir de J jusqu’ à l ‘intersection de l’arc de cercle avec (DC)
Indiquer la ref. DOUBLURE DE TIGE / QUARTIER / COUPAGE

20. PATRON DE COUPAGE D’EMPEIGNE DE DOUBLURE DE TIGE

Prendre papier cartonné 300 g
Prendre la matrice doublure de tige empeigne
Tracer le contour de cette matrice puis tracer La claque complète grâce à l’axe de symétrie
Ajouter 5 mm au niveau de la connexion avec le quartier
Ajouter 5 mm au niveau du bracelet de la claque. Cet ajout c’est du cuir qui sera ébavuré en cours de process de fabrication.
Découper le pourtour

21. PATRON D’APPRETAGE DE QUARTIER DE DOUBLURE DE TIGE

Prendre un carton à patronner 300 g
Prendre le patron -matrice du quartier doublure de tige
Tracer le contour du patron matrice puis symétriquement tracer l’autre côté
Indiquer sur le bord supérieur le traçage de la ligne de claque sur la doublure
Réaliser 2 marges de 5 mm à gauche et à droite à l’intérieur du tracé du patron matrice
Indiquer que ces marges doivent être parées en biseau
Indiquer la ref. DOUBLURE DE TIGE / QUARTIER / APPRETAGE ainsi que les lignes de traçage et parage
Découper le pourtour mais en enlevant les marges (nous aurons ainsi un guide de traçage pour le parage)

22. PATRON D’APPRETAGE EMPEIGNE DE DOUBLURE DE TIGE

Prendre carton 300 g
Prendre patron de coupage de l’empeigne de doublure de tige (que nous venons de faire)
Tracer le pourtour
Tracer la marge de 0.5 cm au niveau des quartiers.
Découper le pourtour en enlevant ces marges de quartiers que nous venons de faire. Ces lignes de quartier marquent le début du parage.

23. PATRONS D ASSEMBLAGE QUARTIER DOUBLURE DE TIGE

Prendre le patron matrice du quartier + feuille à patronner 300 g
Dessiner le contour de la matrice
Dessiner le côté opposé pour obtenir le patron complet en retournant la matrice sur son axe .
Ajouter une marge de 5 mm sur chaque côté.
Entre la marge et le bord , tracer une droite parallèle située à 1 mm de la marge
Entre la marge et le bord , tracer une nouvelle droite parallèle située à 3 mm de la marge.
Découper le pourtour de l’ensemble mais en suivant ligne de la deuxième parallèle (2 mm sont enlevés en fait, ce qui nous permettra ensuite de pouvoir passer la roulette en suivant le patron .

24. PATRONS D’ASSEMBLAGE EMPEIGNE DOUBLURE DE TIGE

Prendre carton 300 g
Prendre patron matrice de l’empeigne de doublure
Tracer le pourtour du patron.
Tracer une marge de 0.5cm au niveau des quartiers
Entre la marge et le bord , tracer une droite parallèle située à 1 mm de la marge
Entre la marge et le bord , tracer une nouvelle droite parallèle située à 3 mm de la marge.
Découper le pourtour de l’ensemble (ne pas toucher à la marge car elle est là pour simplement indiquer )

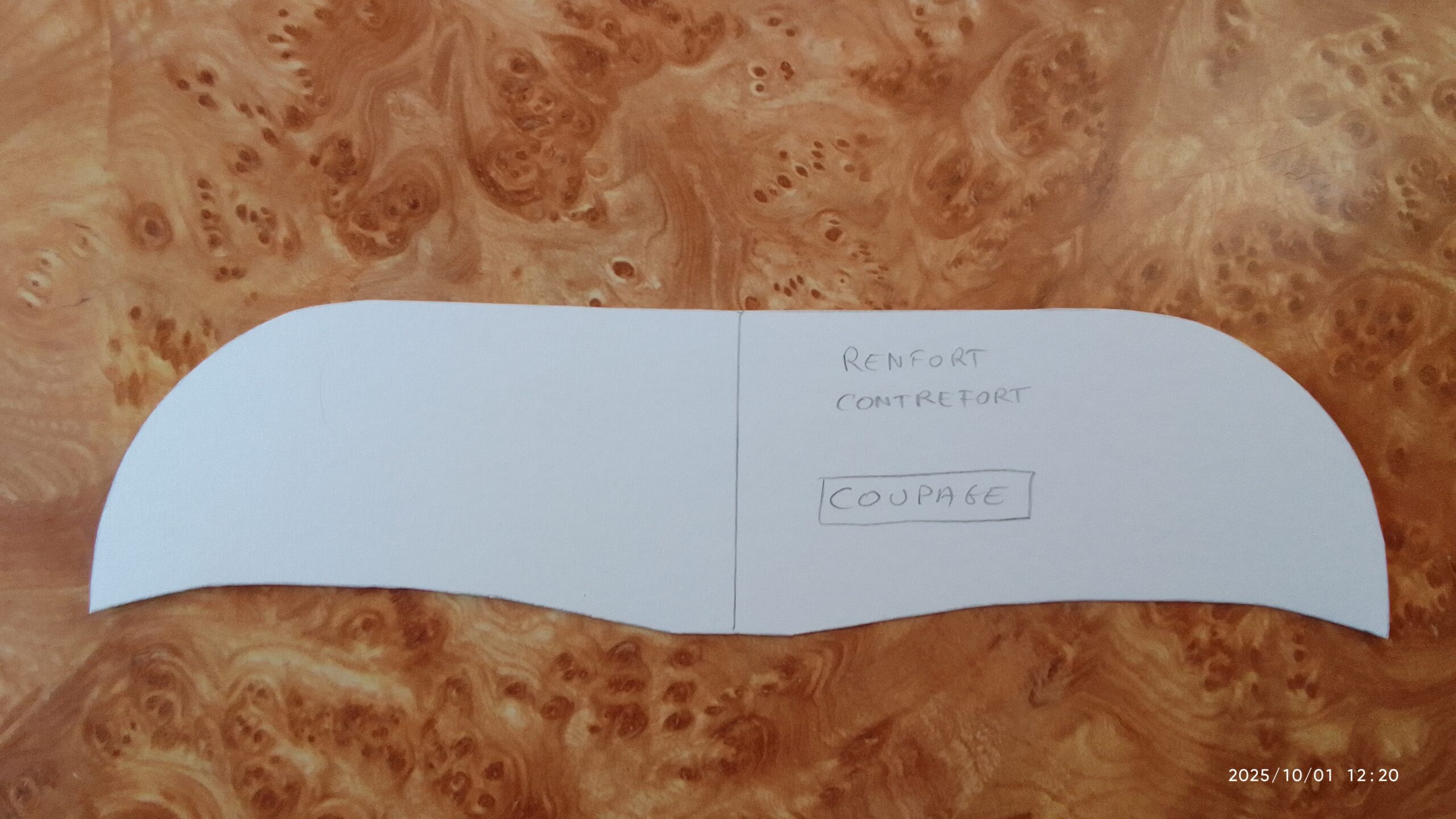

25. PATRON DE COUPAGE CONTREFORT

Prendre une feuille à patronner 300g
Prendre le patron matrice du contrefort
Tracer le contour
Tracer la partie symétrique gauche en retournant le patron matrice
Découper le pourtour en réalisant une encoche au niveau de la prise de montage , sur l’axe de symétrie afin de donner un repère de placement pour l’appretage
Faire de multiples encoches tout le long de la prise de montage afin de faciliter ce dernier. Attention, l’ensemble des encoches ne doit pas aller jusqu’à la carre de forme !
Ecrire sur le patron (COUPAGE / CONTREFORT)

26. PATRON DE COUPAGE BOUT-DUR

Prendre une feuille à patronner 300g
Prendre le patron matrice du bout dur
Tracer le contour
Tracer la partie symétrique gauche en retournant le patron matrice
Découper le pourtour
Ecrire sur le patron (COUPAGE / BOUT DUR)

27. PATRON D APPRETAGE CONTREFORT

Prendre une feuille à patronner 300g
Prendre le patron matrice du bout dur
Tracer le contour
Tracer la partie symétrique gauche en retournant le patron matrice
Placer le point A sur l’axe de symétrie à 2 cm en dessous de la ligne du contour supérieur
Placer le point B sur la ligne inférieure à 3 cm du bord
Relier la ligne A celle de B en suivant la forme de la courbe du contrefort. Nous obtenons une marge complète.
Sur la partie inférieure du contrefort, tracer la marge de la prise de montage donc ici 1.2 cm. Elle doit être amincie et NE PAS finir à zéro pour ne pas fragiliser le contrefort.
Faire de même sur le côté gauche de l’axe de symétrie
Découper le patron en suivant les marges supérieures et latérales. Conserver la marge de prise de montage qui va servir de référence.

28. PATRON D APPRETAGE BOUT DUR

Prendre une feuille à patronner 300g
Prendre le patron matrice du bout dur
Tracer le contour
Tracer la partie symétrique gauche en retournant le patron matrice
Tracer la marge de prise de montage (ici 1.2 cm) (au compas)
A partir de cette marge, tracer une autre marge interieure de 1.5 cm (au compas)
Tracer une marge de la même largeur que celle de la prise de montage (1.2 cm) sur la partie inférieure du bout dur.
La marge de la prise de montage doit être amincie sans être fragilisée. La marge intérieure de 1.5 cm ne doit pas être parée. La marge inférieure de 1.2 cm doit être amincie jusqu’à zéro afin de ne pas ressentir ou voir le rebord du bout dur.
Découper le patron en suivant la ligne où il ne faut pas parer. Garder la ligne inférieure.
Mettre les 4 patrons de renforts dans une pochette dédiée.

29. PATRON DE COUPAGE PREMIERE DE MONTAGE

Prendre la copie de première de montage dans la pochette “Copie de forme”
Prendre un papier 300 gr
Dessiner le pourtour de la copie de première
Avec le compas tracer un pourtour de 5 mm de plus.
Dessiner une encoche pour symboliser le côté intérieur de la semelle.
Découper le nouveau pourtour
Indiquer les refs sur le patron (Semelle / première de montage / Coupage)
Créer la pochette avec les refs

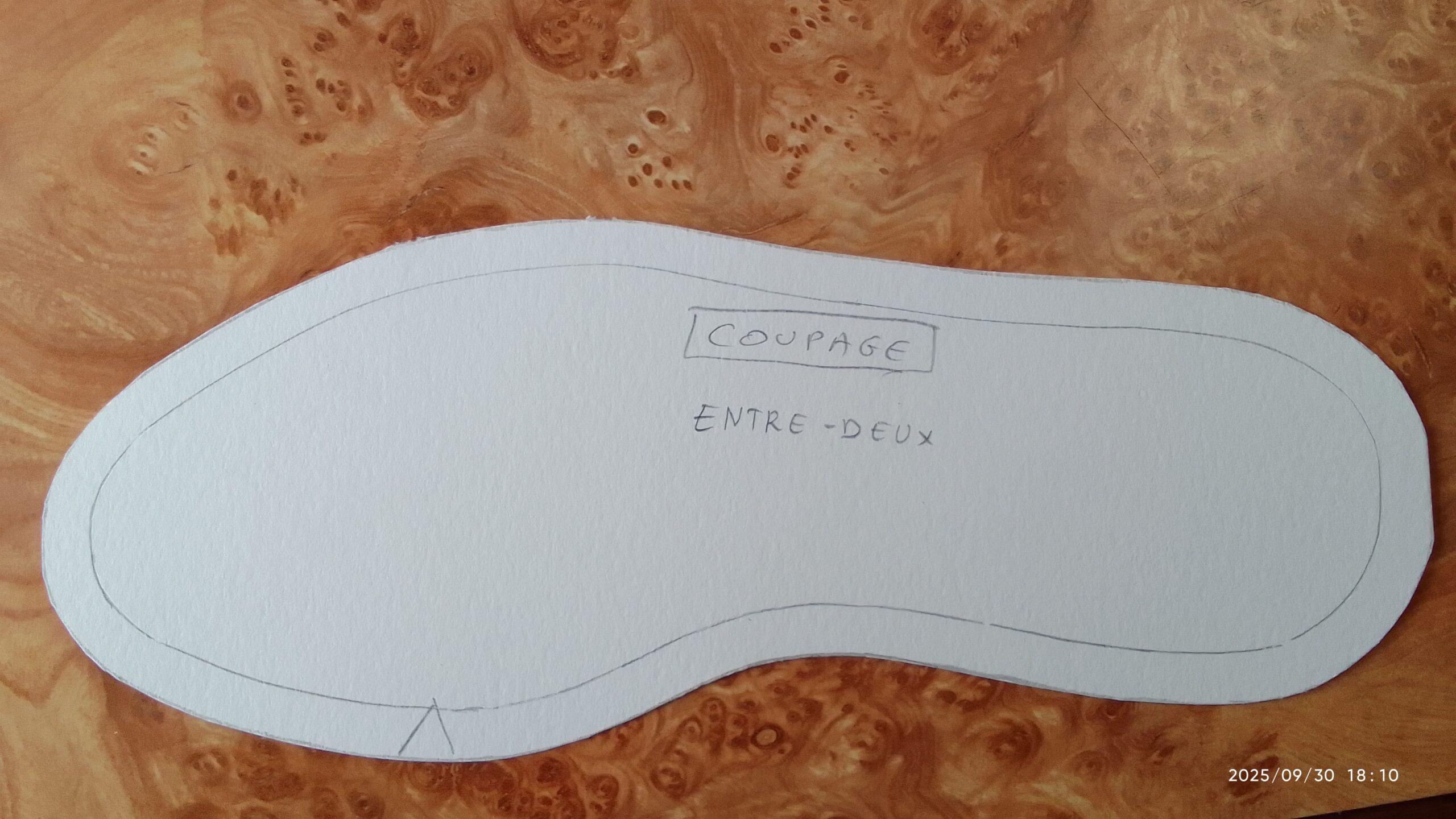

30. PATRON DE COUPAGE ENTRE-DEUX

Prendre carton à patronner 300 g
Prendre le patron que nous venons de réaliser (patron de coupage 1 ère de montage)
Tracer le même contour
Tracer un nouveau contour au compas en ajoutant 1 cm tout autour
Placer une encoche pour indiquer le sens intérieur de la semelle
Découper le nouveau contour

31. PATRON DE COUPAGE USURE

Prendre carton 300 g
Prendre patron de coupage semelle entre-deux
Dessiner le pourtour de la partie avant uniquement (jusqu’ à la base de la cambrure environ)
Tracer un axe latéral
Dessiner une encoche côté intérieur
Découper le pourtour
Indiquer les refs sur le patron

32. PATRON DE COUPAGE PREMIERE DE PROPRETE

Prendre un carton 300 g
Prendre le patron de coupage de la première de montage
Placer ce patron au coin de la feuille en faisant toucher le flanc extérieur et le talon à la limite de la feuille.
Avec l’équerre tracer la perpendiculaire du bout avant sur la feuille.
Mesurer la longueur entre le point d’angle droit (que nous venons de faire) et le coin de la feuille. Ici nous avons 26 cm
Diviser par 2 cette longueur
Depuis le point A , avec le compas, tracer l’arc de cercle avec cette longueur ,qui va couper le patron de part et d’autre de la cambrure.
Découper le contour arrière du patron en suivant l’arc que nous venons de tracer.
Indiquer la ref du patron sur celui-ci

33. PATRON DE COUPAGE TREPOINTE

Longueur trépointe = longueur de forme x 1.20 . Ici pointure 37 donc 37 x 0.666 = 24.64 x 1.20 = 29.57 cm
Largeur = largeur de la prise de montage + 5 mm + 1 mm (le finissage enlevant 1 mm en lissant) donc ici largeur 12 mm + 5 mm + 1 mm = 18 mm
Epaisseur : 2 mm
Indiquer ces dimensions sur un carton à patronner afin que le coupeur puisse débiter les trépointes. Indiquer x2

34. PATRON DE COUPAGE COUCHE-POINT

Mesurer la circonférence de l’emboitage sur la carre de forme avec un mètre ruban. Ici environ 18 cm . Nous ajoutons 1 cm de sécurité . Donc notre couche-point doit être de 19 cm de long.
Indiquer ces dimensions sur un carton à patronner afin que le coupeur puisse débiter le couche-point

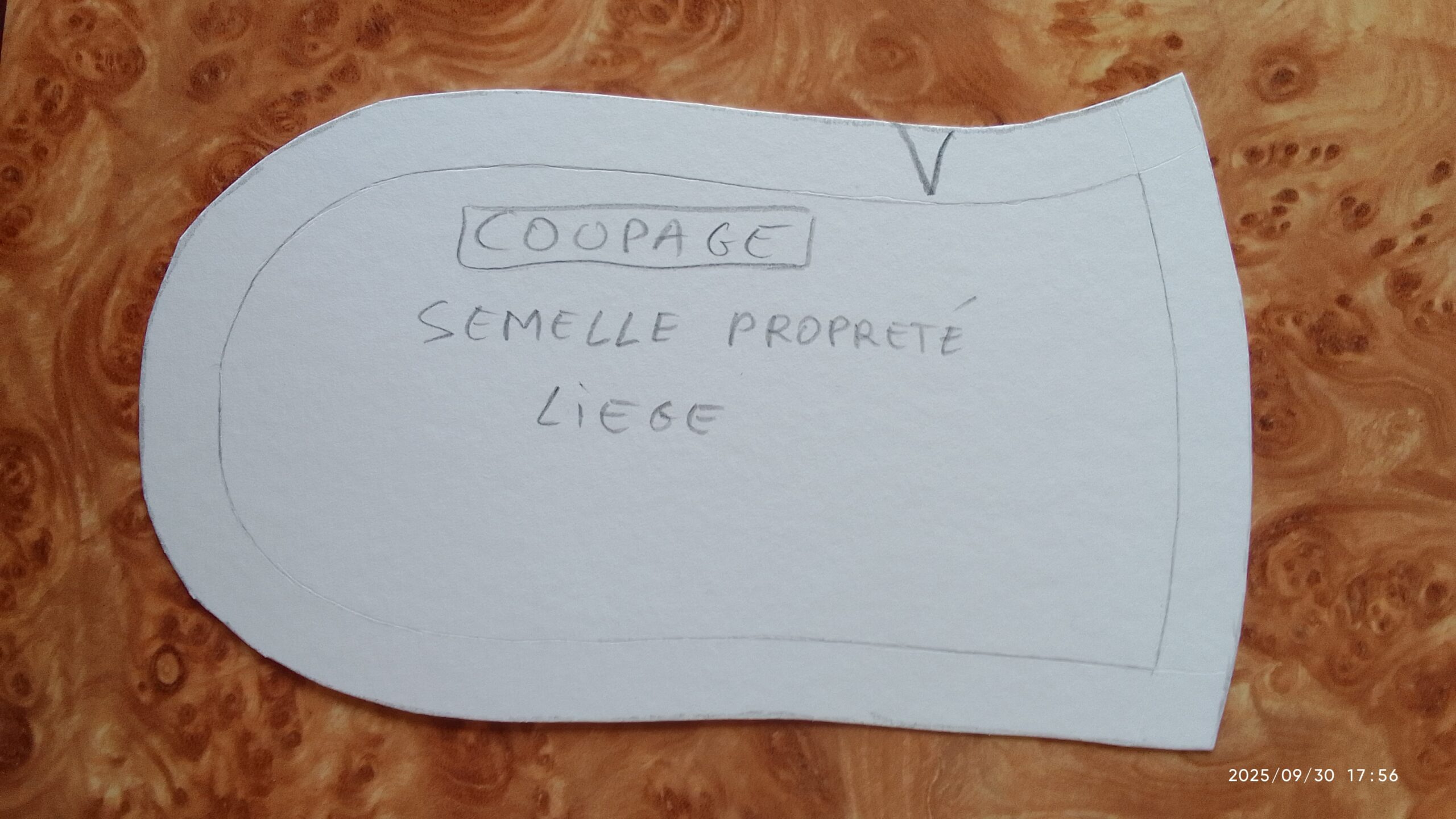

35. PATRON DE COUPAGE LIEGE DE SEMELLE DE PROPRETE

Prendre carton 300 g
Prendre patron de coupage semelle de propreté
Tracer le contour de celui-ci.
Faire un nouveau tracé au compas avec 1 cm de marge en plus
Tracer une encoche indiquant le côté intérieur
Découper le nouveau tracé
Indiquer les refs sur le patron

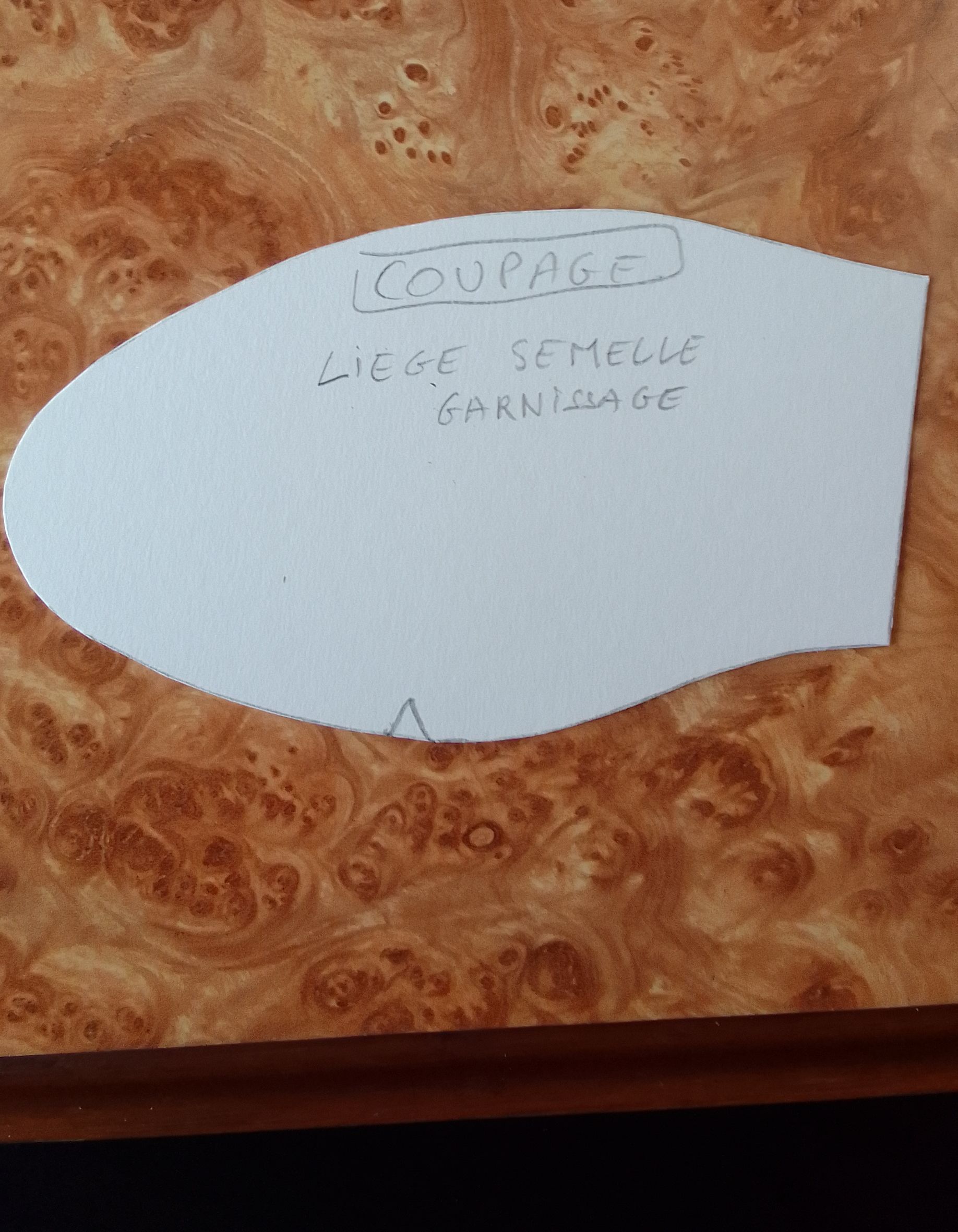

36. PATRON DE COUPAGE LIEGE SEMELLE DE GARNISSAGE

Prendre papier 300 g
Prendre patron de coupage de première de montage
Tracer le pourtour
Tracer un axe coupant l’avant pied au niveau de la cambrure (la partie la plus fine)
Tracer une encoche indiquant le côté intérieur
Découper le pourtour de l’avant pied jusqu’à l’axe que nous venons de faire.
Indiquer les refs sur le patron.

37. PATRON DE COUPAGE DES CAMBRIONS

Prendre carton 300 gr
Tracer un rectangle de 13 cm x 8 cm
Indiquer les refs sur le patron + couper sur cuir 4 mm croupon

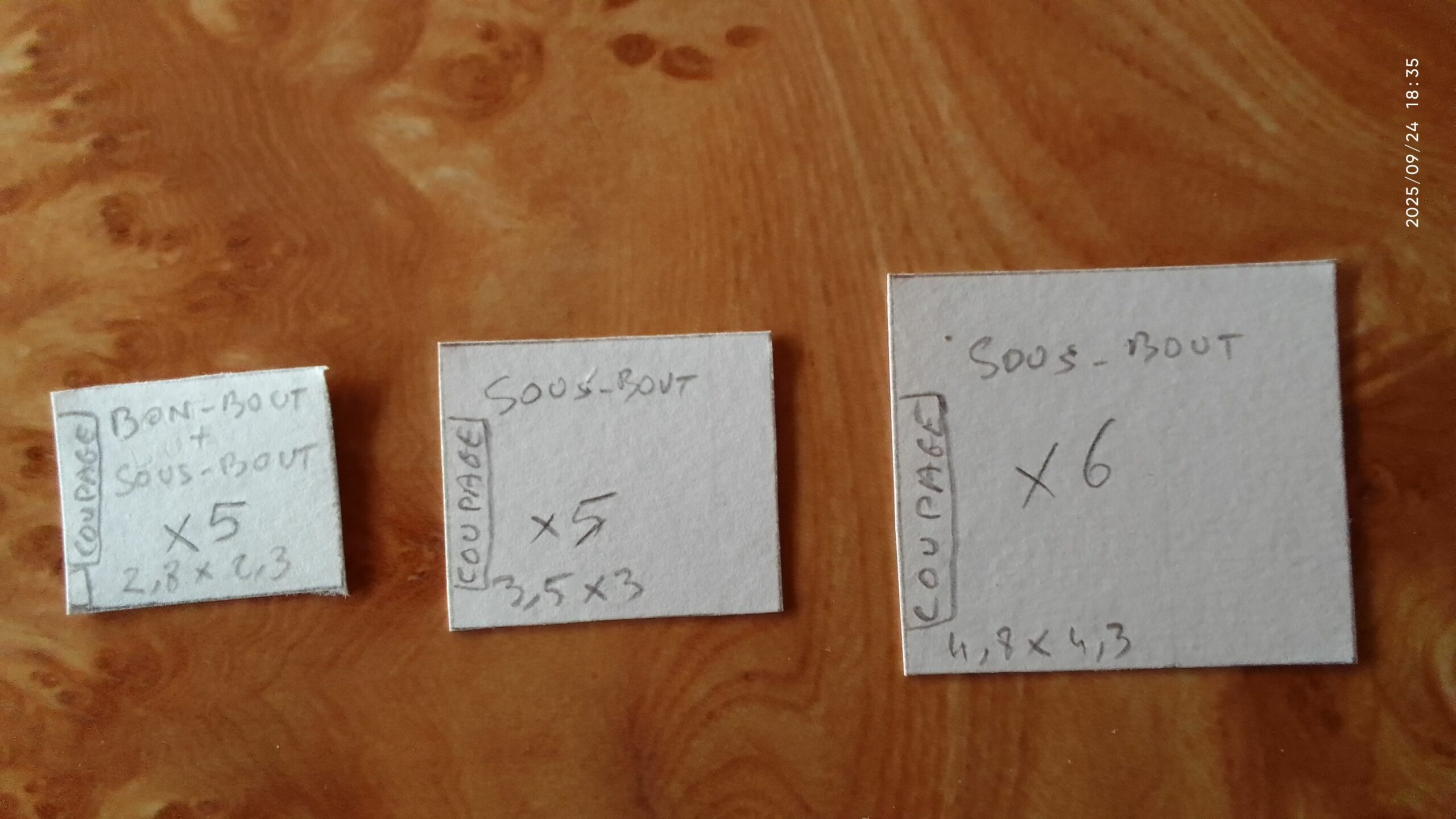

38. PATRON DE COUPAGE SOUS BOUTS + BON BOUT

Prendre les dimensions des sous-bouts + bon-bout du patron-modèle de talon.
Regrouper par 3 catégories de dimensions (haut, milieu, bas) et ajouter 5 mm de marge

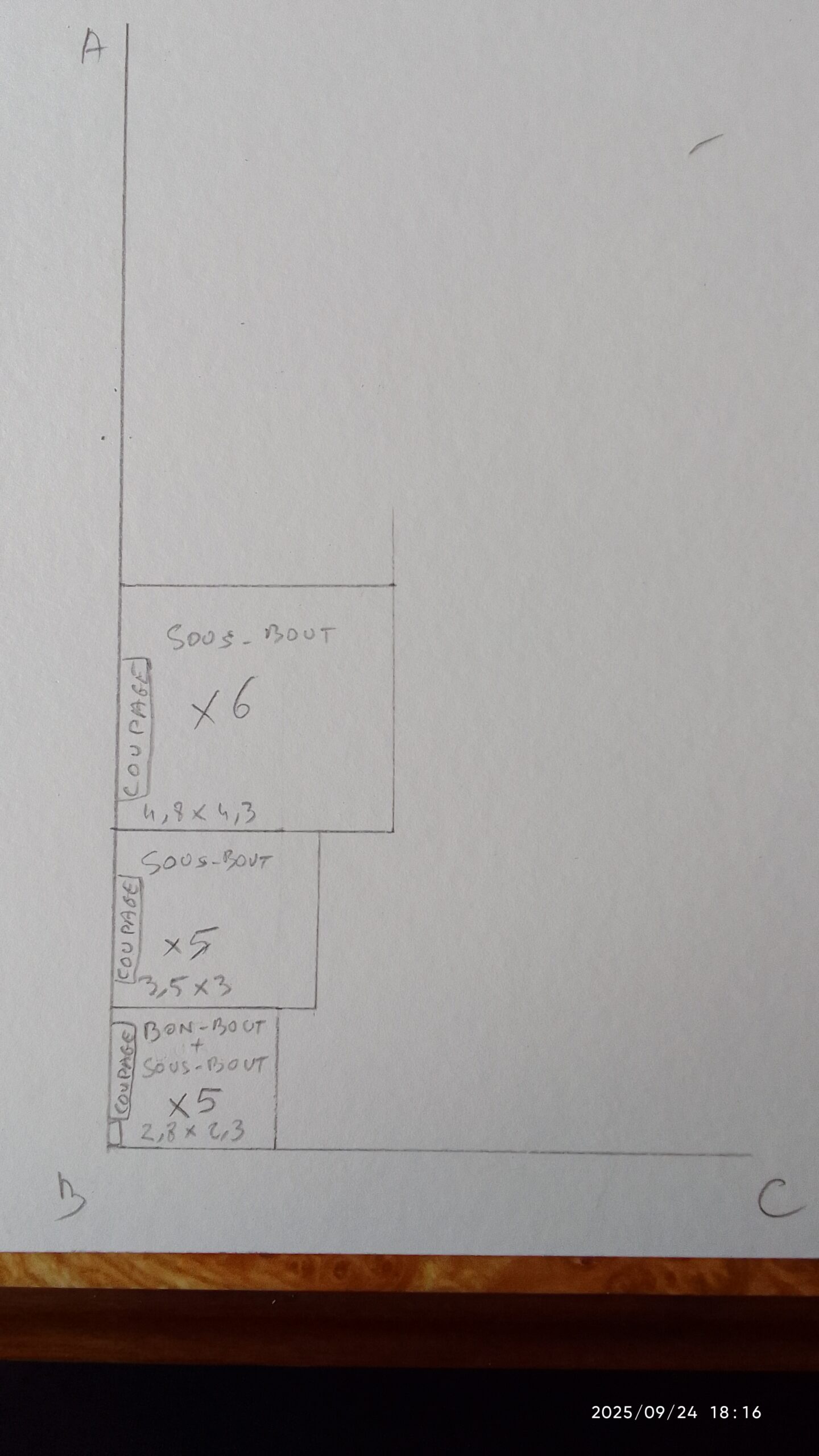

Reporter ces dimensions sur un repère perpendiculaire ABC
Découper
Indiquer les refs ainsi que le nombre de sous-bouts à réaliser sur chaque patron

39. PATRON D APPRETAGE SEMELLE PREMIERE DE MONTAGE

Prendre la copie de première de montage dans la pochette de copie de forme
Prendre carton 300 g
Tracer le pourtour de la première de montage
Reporter les point A et A’ afin de tracer la ligne de flanc (AA’)
A partir du point A’ et placer B situé à [(longueur de forme x 1/24.6) x 3] de A’
Tracer (AB)
Placer le point C situé à [(longueur de forme x 1/24.6) x 3]
Placer le point D situé à (longueur de forme x 1/24.6) de B
Tracer la droite (DC)
Tracer la ligne d’emboitage (EF) d’après le patron modèle de la semelle déjà réalisé.
Indiquer la longueur de l’emboitage
Avec un compas, et un écart de 9 mm, tracer la gravure externe en partant pointe sèche sur E. Ceci jusqu’ à l’intersection avec (DC)
Faire de même pour pointe sèche sur F mais avec un écart de 7 mm jusqu’à l intersection de (DC)
Faire de même avec pointe sèche sur A mais avec un écart de 4 mm. Contourner jusqu’à atteindre B
Relier à main levée la gravure entre B et D (le 4 mm doit progressivement devenir 7 ou 9 mm .
Avec un compas toujours, tracer le mur de gravure d’une largeur de 7 mm tout autour.
Tracer la zone de gravure interne sur 1 cm de large
Mettre les refs sur le patron
Découper en rectangle (pas le contour) car ce patron a pour vocation de renseigner uniquement.

40. PATRON D APPRETAGE PREMIERE DE PROPRETE

Prendre patron de coupage de semelle de première de propreté
Prendre carton 300 g
Dessiner le contour
Avec le compas tracer une marge intérieure de 1 cm sur la partie la plus rentrée dans la chaussure (la marge suit la ligne du bord)
Indiquer au crayon qu’il faut parer en biseau côté chair à partir de la ligne que nous venons de faire
Indiquer par une encoche le côté intérieur.
Découper le pourtour en suivant la nouvelle marge afin qu ‘elle devienne un guide de traçage pour le parage.
